U-klamber, H-jalaga, 1-ne, plastist surveplaadiga, FT 8 | 12 | 3

U-klamber, H-jalaga, 1-ne, plastist surveplaadiga, FT

Artikli nr. 1186202 | EAN 4012196846931

Artikli nr. / Tüüp

Koormusvahemiku D min

Koormusvahemiku D max

Max Kinnituse pöördemoment

Toote kirjeldus

Toote kirjeldus

U-klamber H-jalaga, polüpropüleenist plastist surveplaadiga Üksikkaabli vertikaalseks ja horisontaalseks paigaldamiseks C-profiillati külge. Avale laiusega 16–17 mm. Universaalne, ühekäigulise keermega kuuskantpeapolt, võtmelaiusega 10mm, samuti lapik- ja ristpea kruvikeerajale. Sobib paigaldamiseks nii sise- kui ka välistingimustes. Soovitatav on kasutada vastasplaati.

Tehnilised andmed

Tehnilised andmed

Ava laius	10 mm
halogeenita	jah
Kaablite/torude arv	1
Keere	M6
Koormusvahemiku D max	12 mm
Koormusvahemiku D min	8 mm
Lattidele prao max laiusega (intervalliga)	17 mm
Lattidele prao min laiusega (intervalliga)	16 mm
Lisa materjal	Teras
Lisa pealispind	kuumtsingitud kastmismeetodil
Materjal	Teras
Max Kinnituse pöördemoment	3 Nm

Mõõde	08-12mm
Paigaldusviis	Profiillatt
Pinnakate	Kuumtsingitud kastmismeetodil
plaadi materjal	Plast
plaadi materjali väärtused	Polüpropüleen
Plastvanniga	jah
Pleki paksus	1,5 mm
Torudele max läbimõõduga	12 mm
Torudele min läbimõõduga	8 mm
Välismõõtete pikkus	34 mm
Vastasplaadiga	ei

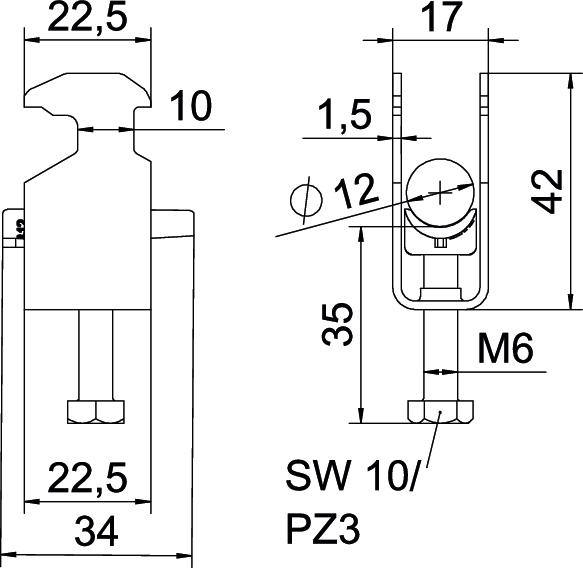

Mõõtmed

Kõrgus	42 mm
Laius	17 mm
Mõõt A	22,5 mm
Mõõt B	17 mm
Mõõt C	34 mm

Mõõt G (mm)	M6
Mõõt H	42 mm
Mõõt L	35 mm
Mõõt t	1,5 mm
Pikkus	22,5 mm

Kõik tüübid

Kõik tüübid

Tüüp	Koormusvahemiku D min	Koormusvahemiku D max	Max Kinnituse pöördemoment	Artikli nr.	Kogus	kl. VKE
BS-H1-K-12 FT	8 mm	12 mm	3 Nm	1186202	Tükki	100 Tükki
BS-H1-K-16 FT	12 mm	16 mm	3 Nm	1186209	Tükki	100 Tükki
BS-H1-K-22 FT	16 mm	22 mm	3 Nm	1186216	Tükki	100 Tükki
BS-H1-K-28 FT	22 mm	28 mm	3 Nm	1186222	Tükki	100 Tükki
BS-H1-K-34 FT	28 mm	34 mm	3 Nm	1186229	Tükki	100 Tükki
BS-H1-K-40 FT	34 mm	40 mm	3 Nm	1186236	Tükki	100 Tükki
BS-H1-K-46 FT	40 mm	46 mm	5 Nm	1186242	Tükki	100 Tükki
BS-H1-K-52 FT	46 mm	52 mm	5 Nm	1186249	Tükki	100 Tükki
BS-H1-K-58 FT	52 mm	58 mm	5 Nm	1186256	Tükki	100 Tükki
BS-H1-K-64 FT	58 mm	64 mm	5 Nm	1186262	Tükki	100 Tükki
BS-H1-K-70 FT	64 mm	70 mm	5 Nm	1186269	Tükki	50 Tükki
BS-H1-K-76 FT	70 mm	76 mm	5 Nm	1186276	Tükki	25 Tükki
BS-H1-K-82 FT	76 mm	82 mm	5 Nm	1186282	Tükki	25 Tükki
BS-H1-K-90 FT	82 mm	90 mm	5 Nm	1186289	Tükki	25 Tükki
BS-H1-K-100 FT	90 mm	100 mm	5 Nm	1186297	Tükki	25 Tükki
