U-klamber, W-jalaga, 1-ne, metallist surveplaadiga, A2 16 | 22 | 3

U-klamber, W-jalaga, 1-ne, metallist surveplaadiga, A2

Artikli nr. 1188014 | EAN 4012196855735

Artikli nr. / Tüüp

Koormusvahemiku D min

Koormusvahemiku D max

Max Kinnituse pöördemoment

Toote kirjeldus

Toote kirjeldus

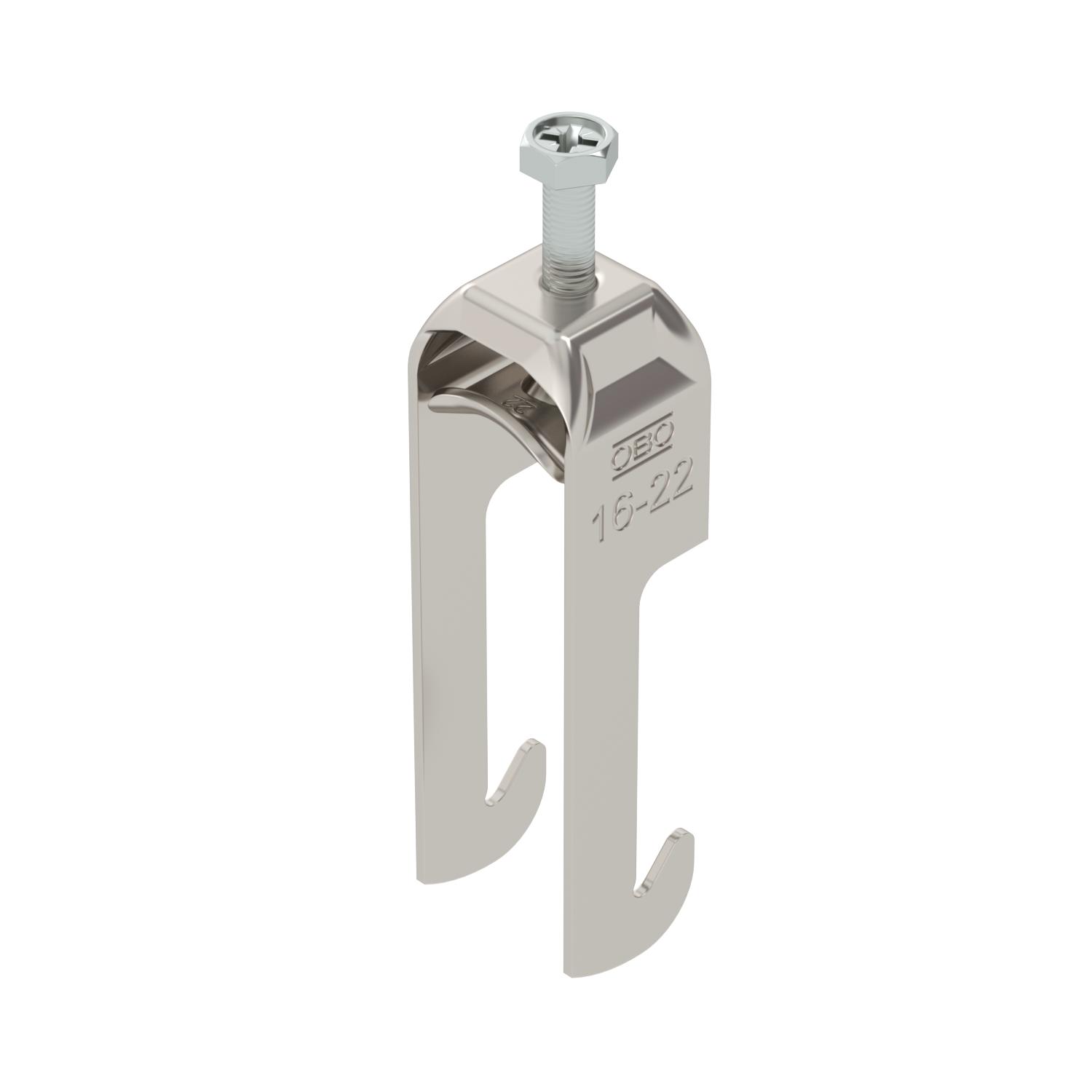

U-klamber W-jalaga, metallist surveplaadiga, millel on kaablikaitsena ümardatud servad. Üksikkaabli vertikaalseks ja horisontaalseks paigaldamiseks kuni < 40 mm nurkraua külge. Universaalne, ühekäigulise keermega kuuskantpeapolt, võtmelaiusega 10mm, samuti lapik- ja ristpea kruvikeerajale. Sobib paigaldamiseks nii sise- kui ka välistingimustes. Soovitatav on kasutada vastasplaati.

Tehnilised andmed

Tehnilised andmed

Ava laius	10 mm
CO2 jalajälg (GWP) hällist väravani	0,4826 kg CO₂e / 1 Tükk
halogeenita	jah
Kaablite/torude arv	1
Keere	M6
Koormusvahemiku D max	22 mm
Koormusvahemiku D min	16 mm
Kõrgus	91 mm
Laius	27 mm
Lisa materjal	roostevaba teras
Lisa pealispind	töötlemata
Materjal	Roostevaba teras 1.4301
Max Kinnituse pöördemoment	3 Nm
Metallvanniga	jah
Mõõde	16-22mm

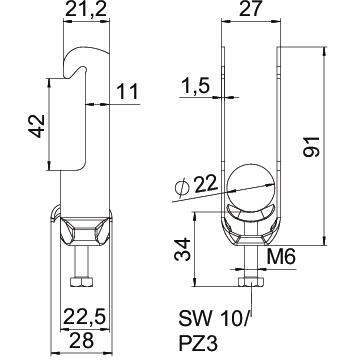

Mõõt A	22,5 mm

Mõõt B	27 mm
Mõõt C	28 mm
Mõõt G (mm)	M6
Mõõt H	91 mm
Mõõt L	34 mm
Mõõt t	1,5 mm
Paigaldusviis	Nurkprofiil
Pikkus	22,5 mm
Pinnakate	hele, järeltöödeldud
plaadi materjal	Roostevaba teras
plaadi materjali väärtused	roostevaba teras 304 (1.4301)
Pleki paksus	1,5 mm
Torudele max läbimõõduga	22 mm
Torudele min läbimõõduga	16 mm
Välismõõtete pikkus	28 mm
Vastasplaadiga	ei

Kõik tüübid

Kõik tüübid

Tüüp	Koormusvahemiku D min	Koormusvahemiku D max	Max Kinnituse pöördemoment	Artikli nr.	Kogus	kl. VKE
BS-W1-M-12 A2	8 mm	12 mm	3 Nm	1188002	Tükki	100 Tükki
BS-W1-M-16 A2	12 mm	16 mm	3 Nm	1188008	Tükki	100 Tükki
BS-W1-M-22 A2	16 mm	22 mm	3 Nm	1188014	Tükki	100 Tükki
BS-W1-M-28 A2	22 mm	28 mm	3 Nm	1188020	Tükki	100 Tükki
BS-W1-M-34 A2	28 mm	34 mm	3 Nm	1188026	Tükki	100 Tükki
BS-W1-M-40 A2	34 mm	40 mm	3 Nm	1188032	Tükki	100 Tükki
BS-W1-M-46 A2	40 mm	46 mm	5 Nm	1188038	Tükki	100 Tükki
BS-W1-M-52 A2	46 mm	52 mm	5 Nm	1188044	Tükki	100 Tükki
BS-W1-M-58 A2	52 mm	58 mm	5 Nm	1188050	Tükki	50 Tükki
BS-W1-M-64 A2	58 mm	64 mm	5 Nm	1188056	Tükki	50 Tükki
