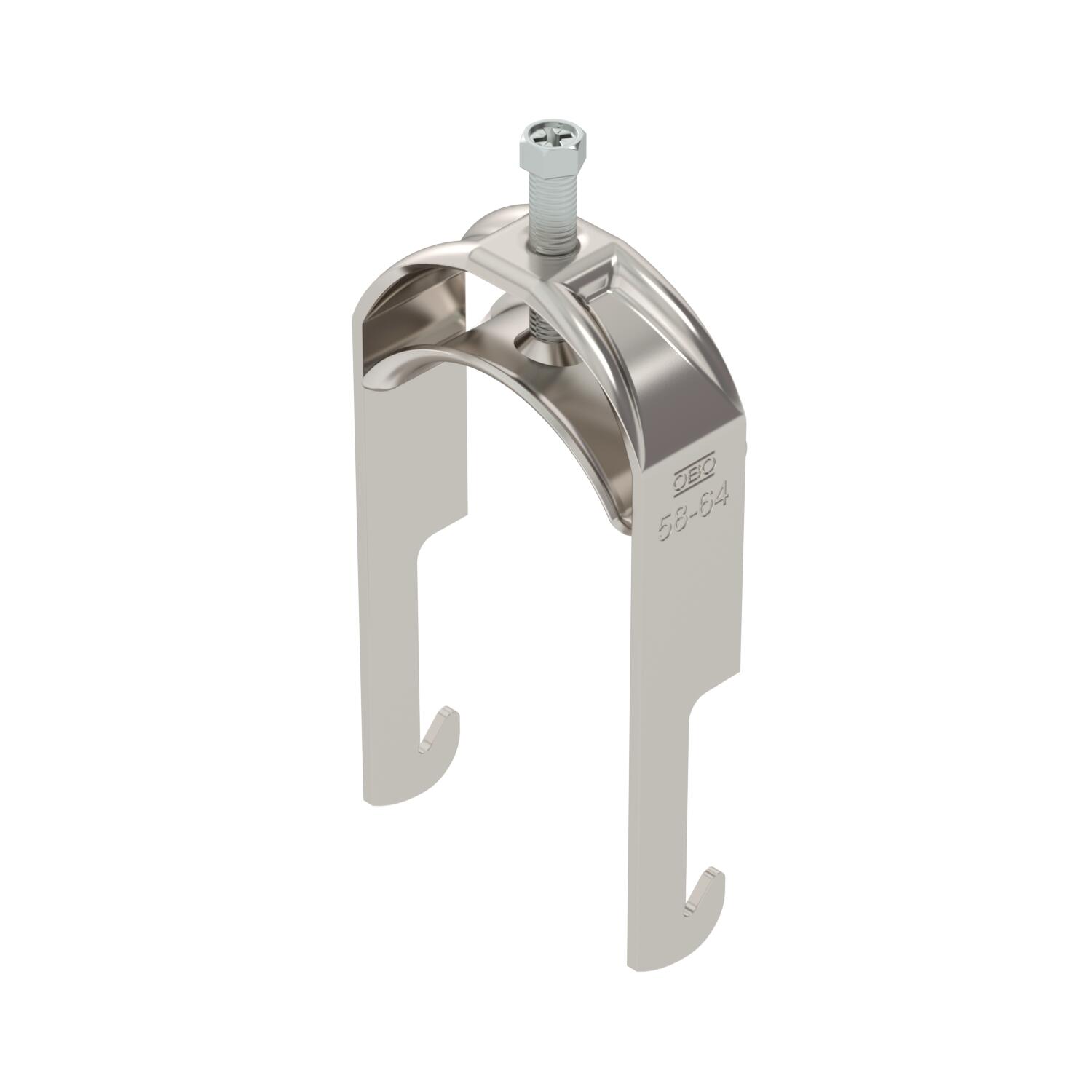

U-klamber, W-jalaga, 1-ne, metallist surveplaadiga, A2

Artikli nr. 1188056 | EAN 4012196855933

Toote kirjeldus
Toote kirjeldus
U-klamber W-jalaga, metallist surveplaadiga, millel on kaablikaitsena ümardatud servad. Üksikkaabli vertikaalseks ja horisontaalseks paigaldamiseks kuni < 40 mm nurkraua külge. Universaalne, ühekäigulise keermega kuuskantpeapolt, võtmelaiusega 10mm, samuti lapik- ja ristpea kruvikeerajale. Sobib paigaldamiseks nii sise- kui ka välistingimustes. Soovitatav on kasutada vastasplaati.


  • Communautés Européennes, EÜ vastavusdeklaratsioon vastavalt EÜ direktiividele
  • nurkteras
  • U-klamber nurkrauale küljekõrgusega 40 mm
Tehnilised andmed

Tehnilised andmed

Ava laius 10 mm
CO2 jalajälg (GWP) hällist väravani 0,9513 kg CO₂e / 1 Tükk
halogeenita jah
Kaablite/torude arv 1
Keere M8
Koormusvahemiku D max 64 mm
Koormusvahemiku D min 58 mm
Kõrgus 134 mm
Laius 70 mm
Lisa materjal roostevaba teras
Lisa pealispind töötlemata
Materjal Roostevaba teras 1.4301
Max Kinnituse pöördemoment 5 Nm
Metallvanniga jah
Mõõde 58-64mm

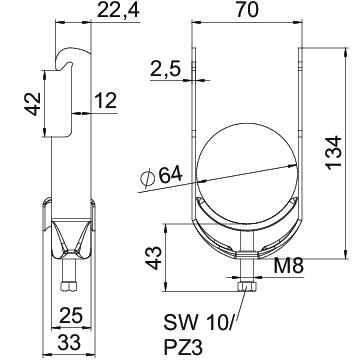

Mõõt A 25 mm
Mõõt B 70 mm
Mõõt C 33 mm
Mõõt G (mm) M8
Mõõt H 134 mm
Mõõt L 43 mm
Mõõt t 2,5 mm
Paigaldusviis Nurkprofiil
Pikkus 25 mm
Pinnakate hele, järeltöödeldud
plaadi materjal Roostevaba teras
plaadi materjali väärtused roostevaba teras 304 (1.4301)
Pleki paksus 2,5 mm
Torudele max läbimõõduga 64 mm
Torudele min läbimõõduga 58 mm
Välismõõtete pikkus 33 mm
Vastasplaadiga ei
Kõik tüübid

Kõik tüübid

Tüüp Koormusvahemiku D min Koormusvahemiku D max Max Kinnituse pöördemoment Artikli nr. Kogus kl. VKE
BS-W1-M-12 A2 8 mm 12 mm 3 Nm 1188002
100 Tükki
BS-W1-M-16 A2 12 mm 16 mm 3 Nm 1188008
100 Tükki
BS-W1-M-22 A2 16 mm 22 mm 3 Nm 1188014
100 Tükki
BS-W1-M-28 A2 22 mm 28 mm 3 Nm 1188020
100 Tükki
BS-W1-M-34 A2 28 mm 34 mm 3 Nm 1188026
100 Tükki
BS-W1-M-40 A2 34 mm 40 mm 3 Nm 1188032
100 Tükki
BS-W1-M-46 A2 40 mm 46 mm 5 Nm 1188038
100 Tükki
BS-W1-M-52 A2 46 mm 52 mm 5 Nm 1188044
100 Tükki
BS-W1-M-58 A2 52 mm 58 mm 5 Nm 1188050
50 Tükki
BS-W1-M-64 A2 58 mm 64 mm 5 Nm 1188056
50 Tükki
