U-klamber, W-jalaga, 1-ne, metallist surveplaadiga, A2 40 | 46 | 5

U-klamber, W-jalaga, 1-ne, metallist surveplaadiga, A2

Artikli nr. 1188038 | EAN 4012196855834

Artikli nr. / Tüüp

Koormusvahemiku D min

Koormusvahemiku D max

Max Kinnituse pöördemoment

Toote kirjeldus

Toote kirjeldus

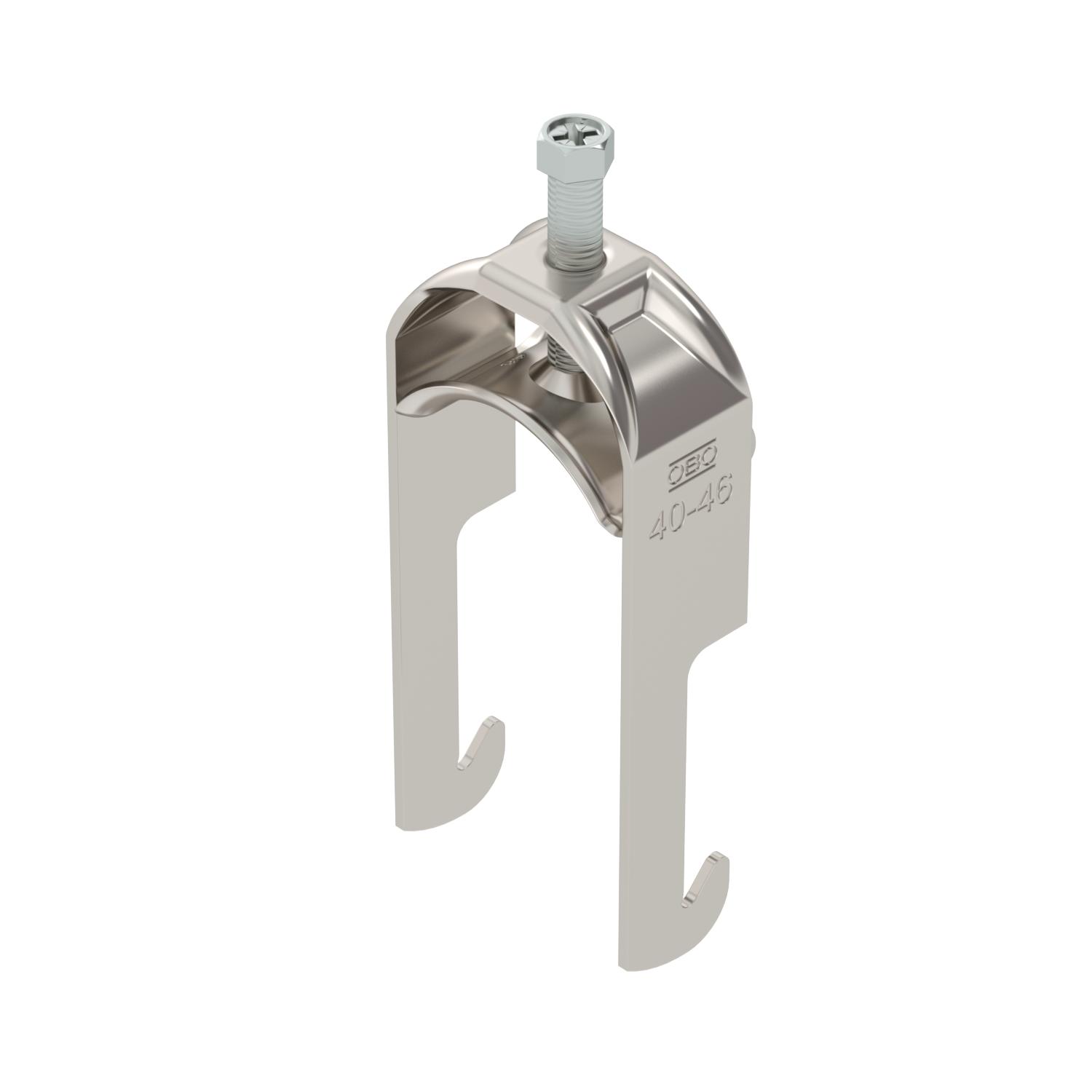

U-klamber W-jalaga, metallist surveplaadiga, millel on kaablikaitsena ümardatud servad. Üksikkaabli vertikaalseks ja horisontaalseks paigaldamiseks kuni < 40 mm nurkraua külge. Universaalne, ühekäigulise keermega kuuskantpeapolt, võtmelaiusega 10mm, samuti lapik- ja ristpea kruvikeerajale. Sobib paigaldamiseks nii sise- kui ka välistingimustes. Soovitatav on kasutada vastasplaati.

Tehnilised andmed

Tehnilised andmed

Ava laius	10 mm
CO2 jalajälg (GWP) hällist väravani	0,8851 kg CO₂e / 1 Tükk
halogeenita	jah
Kaablite/torude arv	1
Keere	M8
Koormusvahemiku D max	46 mm
Koormusvahemiku D min	40 mm
Kõrgus	115 mm
Laius	51 mm
Lisa materjal	roostevaba teras
Lisa pealispind	töötlemata
Materjal	Roostevaba teras 1.4301
Max Kinnituse pöördemoment	5 Nm
Metallvanniga	jah
Mõõde	40-46mm

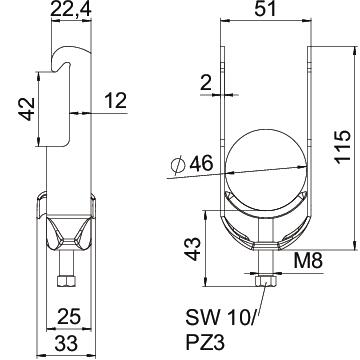

Mõõt A	25 mm

Mõõt B	51 mm
Mõõt C	33 mm
Mõõt G (mm)	M8
Mõõt H	115 mm
Mõõt L	43 mm
Mõõt t	2 mm
Paigaldusviis	Nurkprofiil
Pikkus	25 mm
Pinnakate	hele, järeltöödeldud
plaadi materjal	Roostevaba teras
plaadi materjali väärtused	roostevaba teras 304 (1.4301)
Pleki paksus	2 mm
Torudele max läbimõõduga	46 mm
Torudele min läbimõõduga	40 mm
Välismõõtete pikkus	33 mm
Vastasplaadiga	ei

Kõik tüübid

Kõik tüübid

Tüüp	Koormusvahemiku D min	Koormusvahemiku D max	Max Kinnituse pöördemoment	Artikli nr.	Kogus	kl. VKE
BS-W1-M-12 A2	8 mm	12 mm	3 Nm	1188002	Tükki	100 Tükki
BS-W1-M-16 A2	12 mm	16 mm	3 Nm	1188008	Tükki	100 Tükki
BS-W1-M-22 A2	16 mm	22 mm	3 Nm	1188014	Tükki	100 Tükki
BS-W1-M-28 A2	22 mm	28 mm	3 Nm	1188020	Tükki	100 Tükki
BS-W1-M-34 A2	28 mm	34 mm	3 Nm	1188026	Tükki	100 Tükki
BS-W1-M-40 A2	34 mm	40 mm	3 Nm	1188032	Tükki	100 Tükki
BS-W1-M-46 A2	40 mm	46 mm	5 Nm	1188038	Tükki	100 Tükki
BS-W1-M-52 A2	46 mm	52 mm	5 Nm	1188044	Tükki	100 Tükki
BS-W1-M-58 A2	52 mm	58 mm	5 Nm	1188050	Tükki	50 Tükki
BS-W1-M-64 A2	58 mm	64 mm	5 Nm	1188056	Tükki	50 Tükki
