Kaabliredel 60, 3 m C30 FT 3000 | 600 | 1,5 | ei

Kaabliredel 60, 3 m C30 FT

Artikli nr. 6209729 | EAN 4012196431779

Artikli nr. / Tüüp

Pikkus	3000 mm

Laius

Tala paksus	1,5 mm

Toimetagamine	ei

Toote kirjeldus

Toote kirjeldus

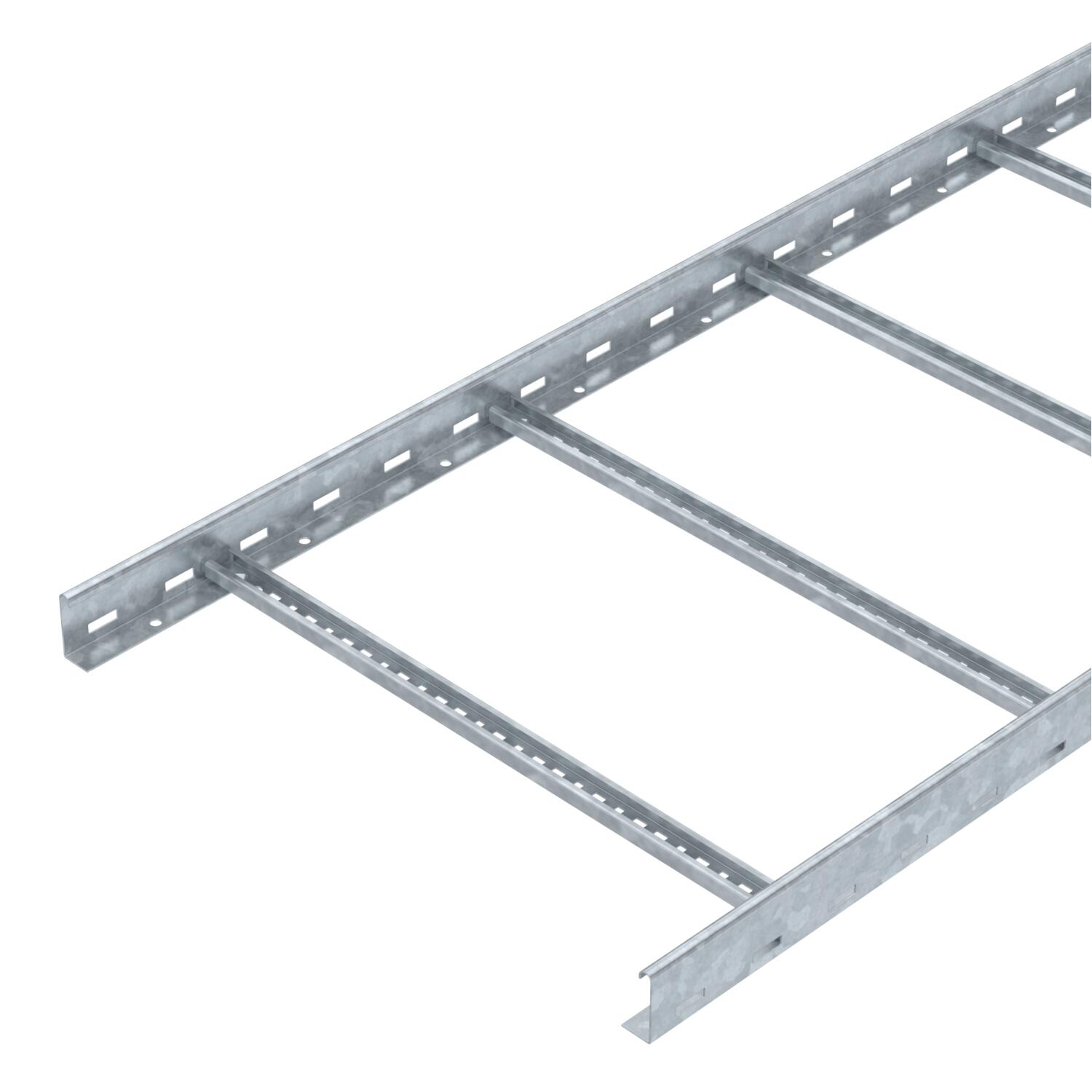

Keevitatud, ülespoole avatud C-profiilist pulkadega kaabliredel, küljekõrgusega 60 mm. Sissepööratud servadega küljetala tugevduseks ja servakaitseks. Kinnitus kandurile tehakse fiksaatoriga LKS 40. Pulkade avalaius on 16,5 mm, sobiv U-klamber on tüüp BS-H....
Magnetiline varjestussummutus ilma kaaneta 10 dB, kaanega 15 dB.

Tehnilised andmed

Tehnilised andmed

Kasulik ristlõige	240 cm²
Kasulik ristlõige	24000 mm²
Külgprofiili teostus	lame profiil
Külje perforatsioon	jah
Materjal	Teras
Mõõde	60x600x3000
Pika sildega teostus	ei
Pinnakate	Kuumtsingitud kastmismeetodil

Pulga kinnitus	keevitatud
Pulkade teostus	Perforeeritud profiil
Pulkade vahekaugus	300 mm
Roostevaba teras, peitsitud	ei
Tala paksus	1,5 mm
Toimetagamine	ei
Värv	tsink

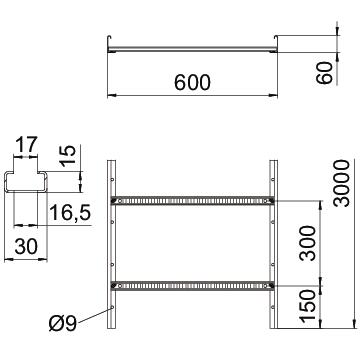

Mõõtmed

Haruprao suurus	17,00
Kõrgus	60 mm
Laius	600 mm

Mõõt B	600 mm
Pikkus	3000 mm

Koormused

Tugedevaheline kaugus 1,5 m	3,3 kN/m
Tugedevaheline kaugus 2,0 m	2 kN/m
Tugedevaheline kaugus 2,5 m	1,3 kN/m
Tugedevaheline kaugus 3,0 m	1 kN/m

Tugedevaheline kaugus 3,5 m	0,78 kN/m
Tugedevaheline kaugus 4,0m	0,4 kN/m
Tugedevaheline kaugus 4,5 m	0,3 kN/m
Tugedevaheline kaugus 5,0 m	0,2 kN/m

CO2 jalajälg (Product Carbon Footprint)

CO2 jalajälg (GWP) hällist väravani	8,5706 kg CO2e / 1 Meeter
CO₂ Footprint (GWP)	8,5706 kg CO₂e
Declared Unit (LCA)	Metres

Declared Unit Quantity (LCA)	1
Determination date of CO2 value	2025-05-14T00:00:00.000+0200

Tehnilised andmed

Kaabliredeli LCIS 60 koormusdiagramm

Kõik tüübid

Kõik tüübid

Tüüp	Pikkus	Laius	Tala paksus	Toimetagamine	Artikli nr.	Kogus	kl. VKE
LCIS 610 3 FT	3000 mm	100 mm	1,5 mm	ei	6209719	m	3 m
LCIS 620 3 FT	3000 mm	200 mm	1,5 mm	ei	6209721	m	3 m
LCIS 630 3 FT	3000 mm	300 mm	1,5 mm	ei	6209723	m	3 m
LCIS 640 3 FT	3000 mm	400 mm	1,5 mm	ei	6209725	m	3 m
LCIS 650 3 FT	3000 mm	500 mm	1,5 mm	ei	6209727	m	3 m
LCIS 660 3 FT	3000 mm	600 mm	1,5 mm	ei	6209729	m	3 m

Tarvik

Süsteemi tarvikud

Rohkem	Tüüp	Artikli nr.	Kogus	kl. VKE
Kaas pöördriiviga FT	DRL 600 FT	6051472	m	3 m
Jätk FT	LVG 60 FT	6208843	Tükki	10 Tükki
Liigendjätk FT	LGVG 60 FT	6208944	Tükki	10 Tükki
Kompensatsioonijätk	LDVG 60 FT	6208970	Tükki	2 Tükki
Multifunktsionaalne ühenduselement FT	LMFV 660 FT	6225738	Tükki	1 Tükki
90°-poogen 60 FT	LB 90 660 R3 FT	6225070	Tükki	1 Tükki
T-hargmik 60 FT	LT 660 R3 FT	6225238	Tükki	1 Tükki
Hargnemisühendus 60 FT	LAA 660 R3 FT	6225878	Tükki	1 Tükki
Liigendpoogna element 60 FT	LGBE 660 FT	6225478	Tükki	1 Tükki
Kaitsekate 60	SKH 60 OR	6222537	Paar	40 Paar
Ühendusdetail FT	LAS 60 FT	6221378	Tükki	10 Tükki
Eraldusriiul 45 DD	TSG 45 DD	6062321	m	3 m
Nurgaplekk DD	LEB 25 DD	6221216	Tükki	1 Tükki
Nurgaplekk DD	LEB 50 DD	6221259	Tükki	1 Tükki
Põhjaplekk DD	ELB-L 60 DD	6103368	m	3 m
