Kaabliredel 60, 6 m C30 FT 6000 | 400 | 1,5 | ei
morepic-1 morepic-2 morepic-3 video-1

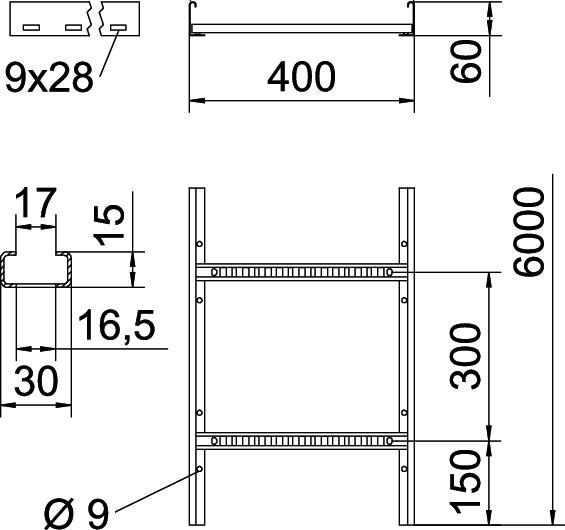

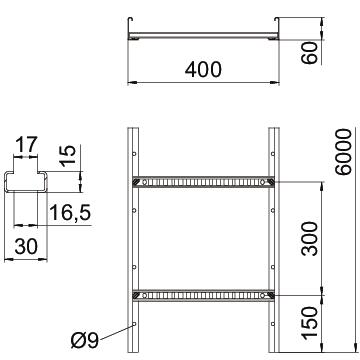

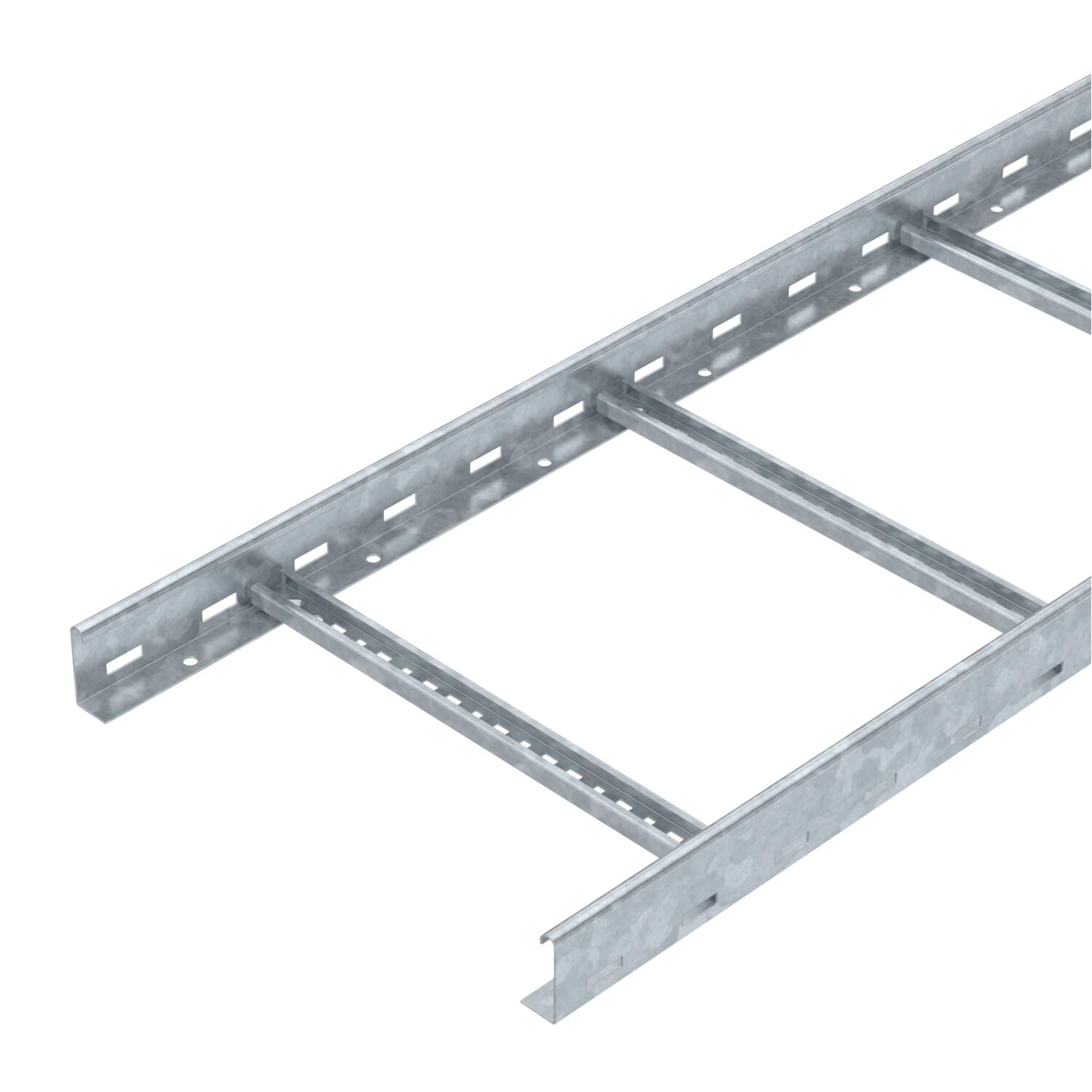

Kaabliredel 60, 6 m C30 FT

Artikli nr. 6209647 | EAN 4012196431809

6000 mm
1,5 mm
ei
Toote kirjeldus
Toote kirjeldus
Keevitatud, ülespoole avatud C-profiilist pulkadega kaabliredel, küljekõrgusega 60 mm. Sissepööratud servadega küljetala tugevduseks ja servakaitseks. Kinnitus kandurile tehakse fiksaatoriga LKS 40. Pulkade avalaius on 16,5 mm, sobiv U-klamber on tüüp BS-H....
Magnetiline varjestussummutus ilma kaaneta 10 dB, kaanega 15 dB.
  • Communautés Européennes, EÜ vastavusdeklaratsioon vastavalt EÜ direktiividele
  • UKCA vastavusdeklaratsioon
  • Kaabliredel, küljekõrgus 60 mm
  • Toote keskkonnadeklaratsioon (EPD)
  • CO₂ jalajälg (PCF)
Tehnilised andmed

Tehnilised andmed

CO2 jalajälg (GWP) hällist väravani 7,3511 kg CO2e / 1 Meeter
Haruprao suurus 16,50
Kasulik ristlõige 160 cm²
Kasulik ristlõige 16000 mm²
Kõrgus 60 mm
Külgprofiili teostus lame profiil
Külje perforatsioon jah
Laius 400 mm
Materjal Teras
Mõõde 60x400x6000
Mõõt B 400 mm
Pika sildega teostus ei
Pikkus 6000 mm
Pinnakate Kuumtsingitud kastmismeetodil
Pulga kinnitus keevitatud
Pulkade teostus Perforeeritud profiil
Pulkade vahekaugus 300 mm
Roostevaba teras, peitsitud ei
Tala paksus 1,5 mm
Toimetagamine ei
Tugedevaheline kaugus 1,5 m 3,3 kN/m
Tugedevaheline kaugus 2,0 m 2 kN/m
Tugedevaheline kaugus 2,5 m 1,3 kN/m
Tugedevaheline kaugus 3,0 m 1 kN/m
Tugedevaheline kaugus 3,5 m 0,78 kN/m
Tugedevaheline kaugus 4,0m 0,4 kN/m
Tugedevaheline kaugus 4,5 m 0,3 kN/m
Tugedevaheline kaugus 5,0 m 0,2 kN/m
Värv tsink

Tehnilised andmed

Kaabliredeli LCIS 60 koormusdiagramm

Kaabliredeli LCIS 60 koormusdiagramm
  • Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta
  • Tugilaius m Tugilaius m
  • Tala läbipaine mm lubatava kN/m juures Tala läbipaine mm lubatava kN/m juures
  • Koormusskeem katsetamisel Koormusskeem katsetamisel
  • Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm) Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm)
  • Tala läbipaindekõver sõltuvalt tugede vahekaugusest Tala läbipaindekõver sõltuvalt tugede vahekaugusest
Kõik tüübid

Kõik tüübid

Tüüp Pikkus Laius Tala paksus Toimetagamine Artikli nr. Kogus kl. VKE
LCIS 620 6 FT 6000 mm 200 mm 1,5 mm ei 6209643
6 m
LCIS 630 6 FT 6000 mm 300 mm 1,5 mm ei 6209645
6 m
LCIS 640 6 FT 6000 mm 400 mm 1,5 mm ei 6209647
6 m
LCIS 650 6 FT 6000 mm 500 mm 1,5 mm ei 6209649
6 m
LCIS 660 6 FT 6000 mm 600 mm 1,5 mm ei 6209651
6 m
Tarvik

Süsteemi tarvikud

Rohkem Tüüp Artikli nr. Kogus kl. VKE
Kaas pöördriiviga FT Kaas pöördriiviga FT DRL 400 FT 6051413
3 m
Jätk FT Jätk FT LVG 60 FT 6208843
10 Tükki
Liigendjätk FT Liigendjätk FT LGVG 60 FT 6208944
10 Tükki
Kompensatsioonijätk Kompensatsioonijätk LDVG 60 FT 6208970
2 Tükki
Multifunktsionaalne ühenduselement FT Multifunktsionaalne ühenduselement FT LMFV 640 FT 6225734
1 Tükki
90°-poogen 60 FT 90°-poogen 60 FT LB 90 640 R3 FT 6225066
1 Tükki

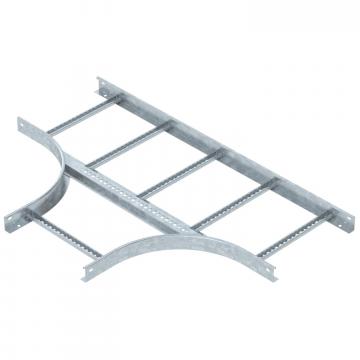

T-hargmik 60 FT T-hargmik 60 FT LT 640 R3 FT 6225234
1 Tükki
Hargnemisühendus 60 FT Hargnemisühendus 60 FT LAA 640 R3 FT 6225874
1 Tükki
Liigendpoogna element 60 FT Liigendpoogna element 60 FT LGBE 640 FT 6225474
1 Tükki
Kaitsekate 60 Kaitsekate 60 SKH 60 OR 6222537
40 Paar
Ühendusdetail FT Ühendusdetail FT LAS 60 FT 6221378
10 Tükki
Eraldusriiul 45 DD Eraldusriiul 45 DD TSG 45 DD 6062321
3 m
Nurgaplekk DD Nurgaplekk DD LEB 25 DD 6221216
1 Tükki
Nurgaplekk DD Nurgaplekk DD LEB 50 DD 6221259
1 Tükki
Põhjaplekk DD Põhjaplekk DD ELB-L 40 DD 6103360
3 m
