Kaabliredel LG 110, 3 m VS FS 3000 | 300 | 1,5 | ei | Teras | kuumtsingitud lintmeetodil

Kaabliredel LG 110, 3 m VS FS

Artikli nr. 6216407 | EAN 4012195064497

Artikli nr. / Tüüp

Pikkus	3000 mm

Laius

Tala paksus	1,5 mm

Toimetagamine	ei

Materjal	Teras

Pinnakate	kuumtsingitud lintmeetodil

Toote kirjeldus

Toote kirjeldus

Perforeeritud küljetalaga kaabliredel küljekõrgusega 110 mm koos sisseneeditud, ülevalt lahtiste C-profiili pulkadega.
Magnetiline varjestussummutus ilma kaaneta 10 dB, kaanega 15 dB.

Kaabliredel tarnitakse kokkulapituna.

Sobiva BS-H... tüüpi U-klambri leiate vertikaalredelisüsteemide jaotisest.

Tehnilised andmed

Tehnilised andmed

CO2 jalajälg (GWP) hällist väravani	9,6084 kg CO2e / 1 Meeter
Haruprao suurus	16,50
Kasulik ristlõige	28300 mm²
Kasulik ristlõige	283 cm²
Kõrgus	110 mm
Külgprofiili teostus	lame profiil
Külje perforatsioon	jah
Laius	300 mm
Materjal	Teras

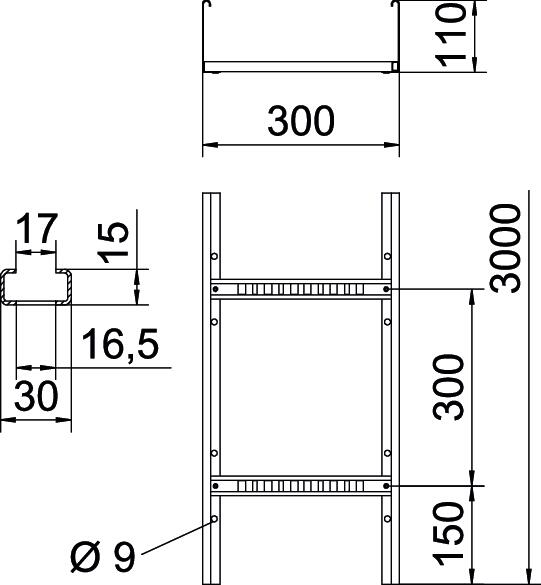

Mõõde	110x300x3000
Mõõt B	300 mm
Mõõtmed	110x300x3000
Pika sildega teostus	ei
Pikkus	3000 mm
Pinnakate	kuumtsingitud lintmeetodil

Pulga kinnitus	pimeneeditud
Pulkade teostus	Perforeeritud profiil
Pulkade vahekaugus	300 mm
Roostevaba teras, peitsitud	ei
Tala paksus	1,5 mm
Toimetagamine	ei
Tugedevaheline kaugus 2,0 m	3,1 kN/m
Tugedevaheline kaugus 2,5 m	2 kN/m
Tugedevaheline kaugus 3,0 m	1,4 kN/m
Tugedevaheline kaugus 3,5 m	0,9 kN/m
Tugedevaheline kaugus 4,0m	0,65 kN/m
Tugedevaheline kaugus 4,5 m	0,55 kN/m
Tugedevaheline kaugus 5,0 m	0,5 kN/m
Tugedevaheline kaugus 6,0 m	0,15 kN/m
Värv	tsink

Tehnilised andmed

Kaabliredeli (tüüp LG 110 VS) koormusdiagramm

Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta
Tugilaius m
Tala läbipaine mm lubatava kN/m juures
Koormusskeem katsetamisel
Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm)
Tala läbipaindekõver sõltuvalt tugede vahekaugusest

Kõik tüübid

Kõik tüübid

Tüüp	Pikkus	Laius	Tala paksus	Toimetagamine	Materjal	Pinnakate	Artikli nr.	Kogus	kl. VKE
LG 112 VS 3 FS	3000 mm	200 mm	1,5 mm	ei	Teras	kuumtsingitud lintmeetodil	6216404	m	3 m
LG 113 VS 3 FS	3000 mm	300 mm	1,5 mm	ei	Teras	kuumtsingitud lintmeetodil	6216407	m	3 m
LG 114 VS 3 FS	3000 mm	400 mm	1,5 mm	ei	Teras	kuumtsingitud lintmeetodil	6216410	m	3 m
LG 115 VS 3 FS	3000 mm	500 mm	1,5 mm	ei	Teras	kuumtsingitud lintmeetodil	6216413	m	3 m
LG 116 VS 3 FS	3000 mm	600 mm	1,5 mm	ei	Teras	kuumtsingitud lintmeetodil	6216416	m	3 m

Tarvik

Süsteemi tarvikud

Rohkem	Tüüp	Artikli nr.	Kogus	kl. VKE
Kaas pöördriiviga FS	DRL 300 FS	6052304	m	3 m
Jätk FS	LVG 110 FS	6216545	Tükki	10 Tükki
Nurkühendus FS	LWVG 110 FS	6216587	Tükki	10 Tükki
Liigendühendus FS	LGVG 110 FS	6216650	Tükki	10 Tükki
Multifunktsionaalne ühenduselement FS	LMFV 1130 FS	6225752	Tükki	1 Tükki
90°-poogen 110 FS	LB 90 1130 R3 FS	6225124	Tükki	1 Tükki
T-hargmik 110 FS	LT 1130 R3 FS	6225292	Tükki	1 Tükki
Hargnemisühendus 110 FS	LAA 1130 R3 FS	6225912	Tükki	1 Tükki
Liigendpoogna element 110 FS	LGBE 1130 FS	6225492	Tükki	1 Tükki
Kaitsekate	SKH 110 OR	6222553	Paar	20 Paar
Ühendusdetail FS	LAS 110 FS	6221416	Tükki	10 Tükki
Eraldusriiul 85 FS	TSG 85 FS	6062114	m	3 m
Nurgaplekk FS	LEB 25 FS	6221203	Tükki	1 Tükki
Nurgaplekk FS	LEB 50 FS	6221246	Tükki	1 Tükki
