Kaabliredel LG 60, 6 m VS A2 6000 | 500 | 1,5 | ei | Roostevaba teras 1.4301 | hele, järeltöödeldud

Kaabliredel LG 60, 6 m VS A2

Artikli nr. 6208709 | EAN 4012195064442

Artikli nr. / Tüüp

Pikkus	6000 mm

Laius

Tala paksus	1,5 mm

Toimetagamine	ei

Materjal	Roostevaba teras 1.4301

Pinnakate	hele, järeltöödeldud

Toote kirjeldus

Toote kirjeldus

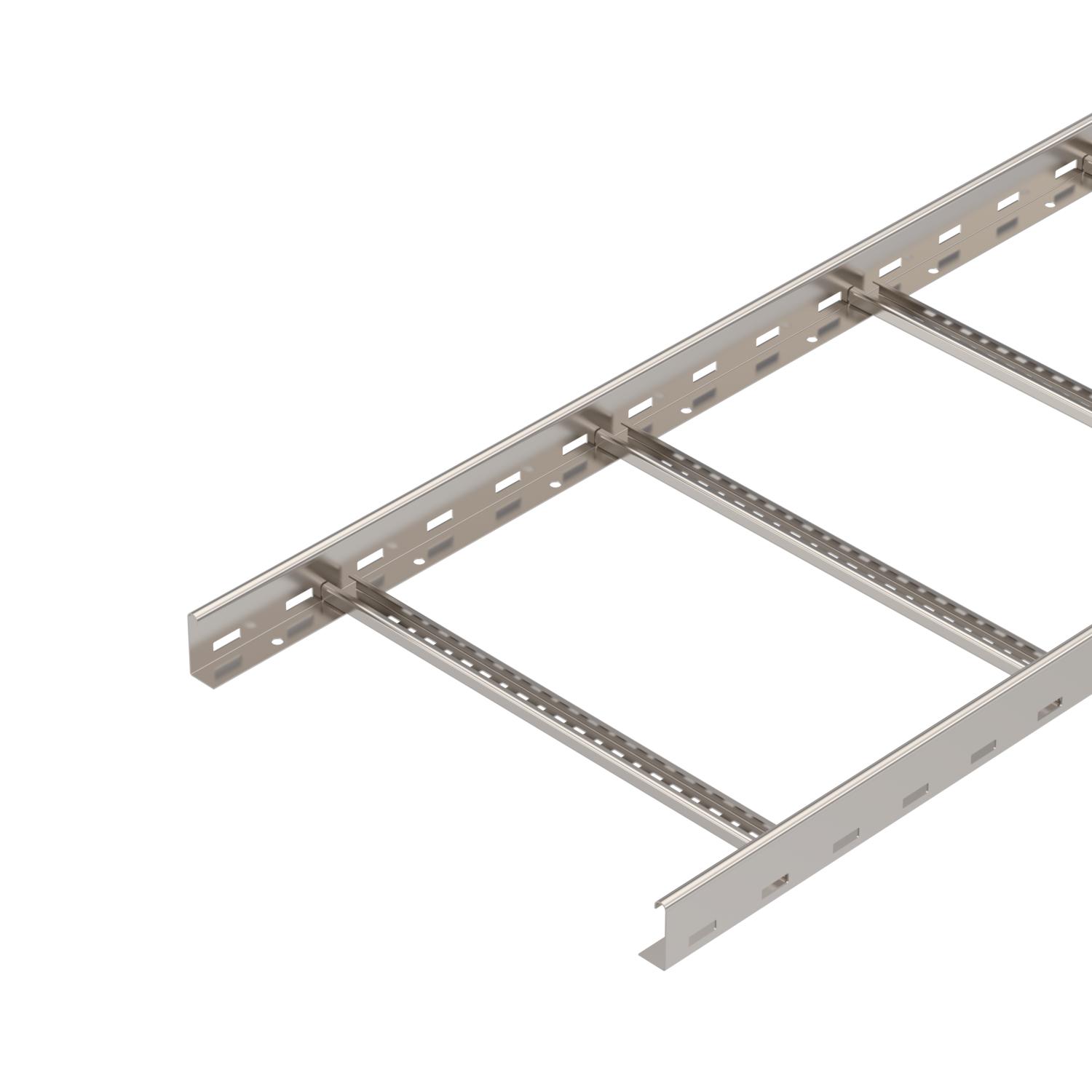

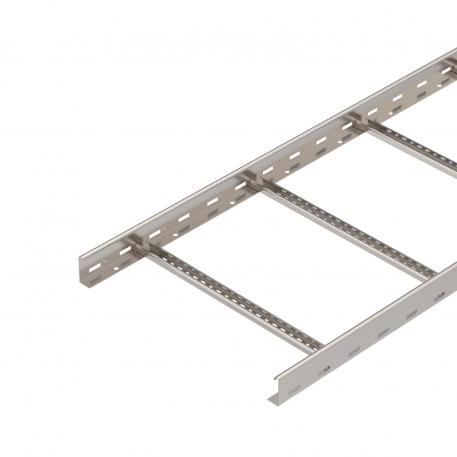

Perforeeritud küljetalaga kaabliredel küljekõrgusega 60 mm koos sisseneeditud, ülevalt lahtiste C-profiili pulkadega (mudel VS).
Magnetiline varjestussummutus ilma kaaneta 10 dB, kaanega 15 dB.

Kaabliredel tarnitakse kokkulapituna.

Sobiva 2056 tüüpi U-klambri leiate vertikaalredelisüsteemide jaotisest.

Tehnilised andmed

Tehnilised andmed

Kasulik ristlõige	24800 mm²
Kasulik ristlõige	248 cm²
Külgprofiili teostus	lame profiil
Külje perforatsioon	jah
Materjal	Roostevaba teras 1.4301
Mõõde	60x500x6000
Mõõtmed	60x500x6000
Pika sildega teostus	ei

Pinnakate	hele, järeltöödeldud
Pulga kinnitus	pimeneeditud
Pulkade teostus	Perforeeritud profiil
Pulkade vahekaugus	300 mm
Roostevaba teras, peitsitud	ei
Tala paksus	1,5 mm
Toimetagamine	ei
Värv	roostevaba teras

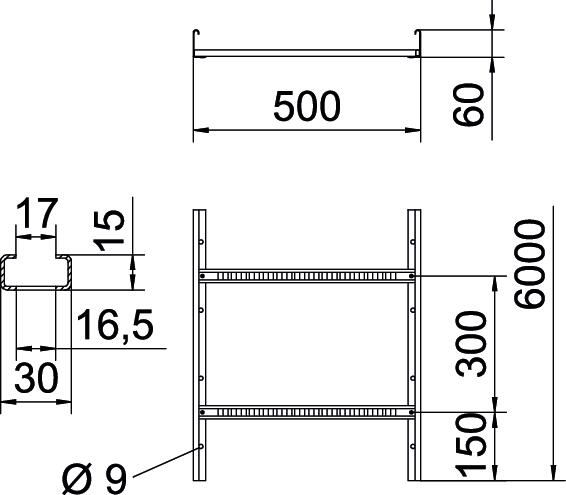

Mõõtmed

Haruprao suurus	16,50
Kõrgus	60 mm
Laius	500 mm

Mõõt B	500 mm
Pikkus	6000 mm

Koormused

Tugedevaheline kaugus 1,5 m	3,1 kN/m
Tugedevaheline kaugus 2,0 m	2,25 kN/m
Tugedevaheline kaugus 2,5 m	1,5 kN/m
Tugedevaheline kaugus 3,0 m	1,1 kN/m

Tugedevaheline kaugus 3,5 m	0,75 kN/m
Tugedevaheline kaugus 4,0m	0,45 kN/m
Tugedevaheline kaugus 4,5 m	0,3 kN/m
Tugedevaheline kaugus 5,0 m	0,15 kN/m

CO2 jalajälg (Product Carbon Footprint)

CO2 jalajälg (GWP) hällist väravani	17,232 kg CO2e / 1 Meeter
CO₂ Footprint (GWP)	17,232 kg CO₂e
Declared Unit (LCA)	Metres

Declared Unit Quantity (LCA)	1
Determination date of CO2 value	2025-05-14T00:00:00.000+0200

Tehnilised andmed

Kaabliredeli LG 60 VS koormusdiagramm

Kõik tüübid

Kõik tüübid

Tüüp	Pikkus	Laius	Tala paksus	Toimetagamine	Materjal	Pinnakate	Artikli nr.	Kogus	kl. VKE
LG 620 VS6 A2	6000 mm	200 mm	1,5 mm	ei	Roostevaba teras 1.4301	hele, järeltöödeldud	6208700	m	6 m
LG 630 VS6 A2	6000 mm	300 mm	1,5 mm	ei	Roostevaba teras 1.4301	hele, järeltöödeldud	6208703	m	6 m
LG 640 VS6 A2	6000 mm	400 mm	1,5 mm	ei	Roostevaba teras 1.4301	hele, järeltöödeldud	6208706	m	6 m
LG 650 VS6 A2	6000 mm	500 mm	1,5 mm	ei	Roostevaba teras 1.4301	hele, järeltöödeldud	6208709	m	6 m
LG 660 VS6 A2	6000 mm	600 mm	1,5 mm	ei	Roostevaba teras 1.4301	hele, järeltöödeldud	6208712	m	6 m

Tarvik

Süsteemi tarvikud

Rohkem	Tüüp	Artikli nr.	Kogus	kl. VKE
Kaas pöördriiviga A2	DRL 500 A2	6052959	m	3 m
90°-poogen VS 60 A2	LBI 90 650 VS A2	7160089	Tükki	1 Tükki

Paigalduse tarvikud

Rohkem	Tüüp	Artikli nr.	Kogus	kl. VKE
Eraldusriiul 45 A2	TSG 45 A2	6062025	m	3 m
Kinnitusklamber eraldusriiuli kinnitamiseks A2	KS KL A2	6062284	Tükki	30 Tükki
Jätk A2	LVG 60 A2	6208846	Tükki	10 Tükki
Kaitsekate 60	SKH 60 OR	6222537	Paar	40 Paar
