Kaabliredel LG 60, 6 m VS FS 6000 | 500 | 1,5 | ei | Teras | kuumtsingitud lintmeetodil

Kaabliredel LG 60, 6 m VS FS

Artikli nr. 6208636 | EAN 4012195064305

Artikli nr. / Tüüp

Pikkus	6000 mm

Laius

Tala paksus	1,5 mm

Toimetagamine

Materjal	Teras

Pinnakate	kuumtsingitud lintmeetodil

Toote kirjeldus

Toote kirjeldus

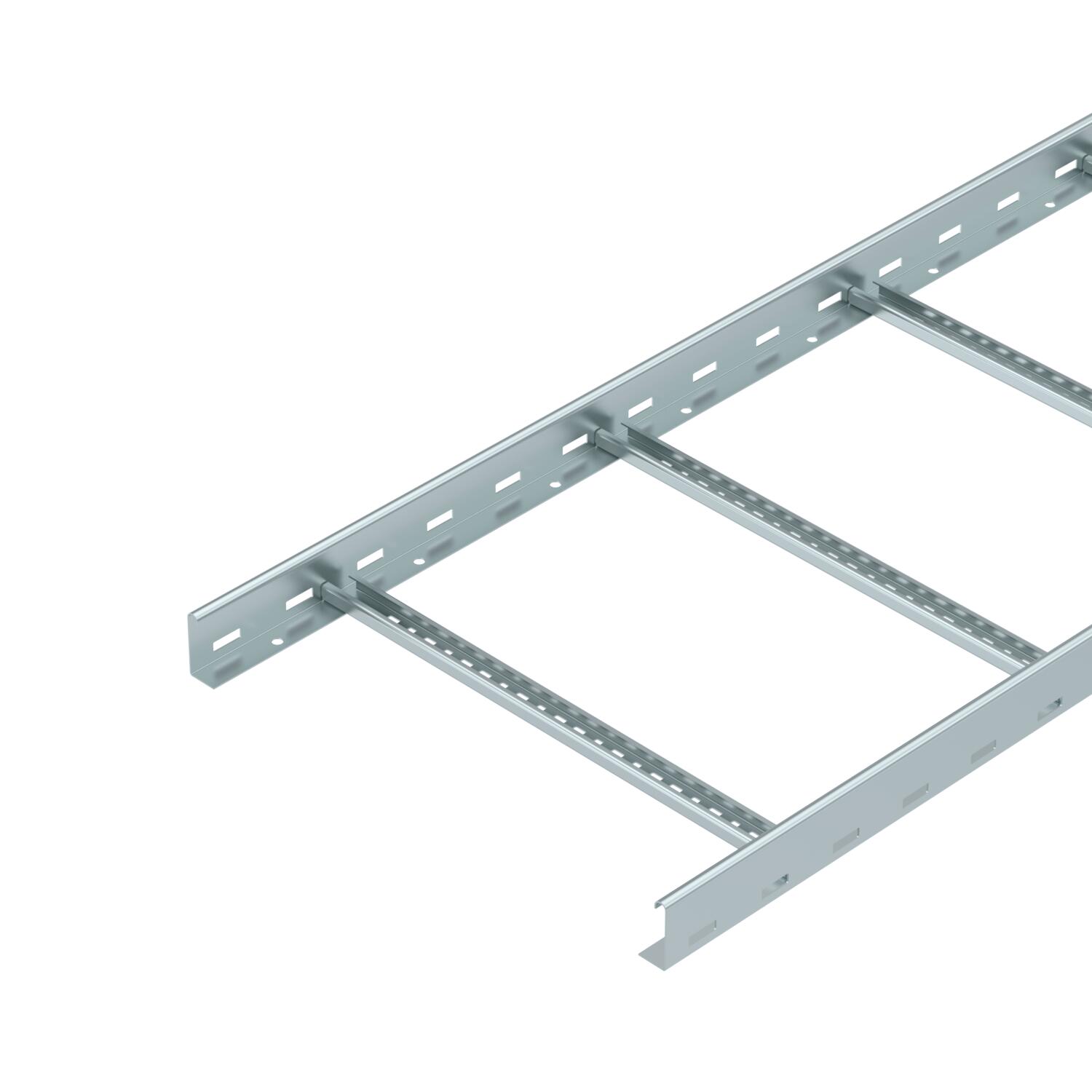

Perforeeritud küljetalaga kaabliredel küljekõrgusega 60 mm koos sisseneeditud, ülevalt lahtiste C-profiili pulkadega (mudel VS).
Magnetiline varjestussummutus ilma kaaneta 10 dB, kaanega 15 dB.

Kaabliredel tarnitakse kokkulapituna.

Kaablite kinnitamiseks sobib 2056 tüüpi U-klamber.

Kaabliredeleid laiusega 200 mm kuni 400 mm on lubatud kasutada ka vertikaalseks paigaldamiseks toimetagamissüsteemides vastavalt standardi DIN 4102 osale 12. Kaablite kinnitamiseks toimetagamissüsteemides sobib 2056 M tüüpi U-klamber.

Tehnilised andmed

Tehnilised andmed

Kasulik ristlõige	248 cm²
Kasulik ristlõige	24800 mm²
Külgprofiili teostus	lame profiil
Külje perforatsioon	jah
Materjal	Teras
Mõõde	60x500x6000
Mõõtmed	60x500x6000
Pika sildega teostus	ei

Pinnakate	kuumtsingitud lintmeetodil
Pulga kinnitus	pimeneeditud
Pulkade teostus	Perforeeritud profiil
Pulkade vahekaugus	300 mm
Roostevaba teras, peitsitud	ei
Tala paksus	1,5 mm
Toimetagamine	ei
Värv	tsink

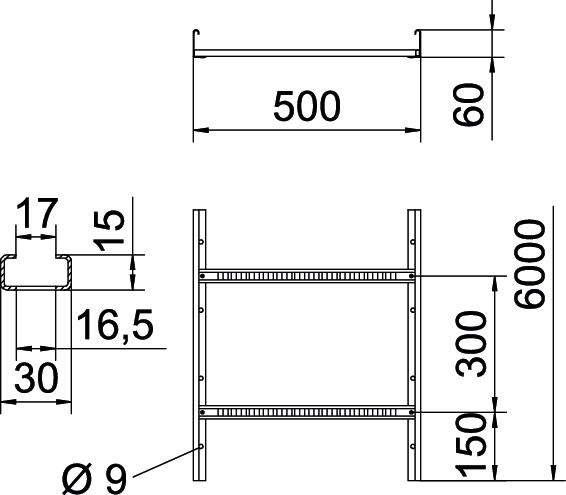

Mõõtmed

Haruprao suurus	16,50
Kõrgus	60 mm
Laius	500 mm

Mõõt B	500 mm
Pikkus	6000 mm

Koormused

Tugedevaheline kaugus 1,5 m	3,1 kN/m
Tugedevaheline kaugus 2,0 m	2,25 kN/m
Tugedevaheline kaugus 2,5 m	1,5 kN/m
Tugedevaheline kaugus 3,0 m	1,1 kN/m

Tugedevaheline kaugus 3,5 m	0,75 kN/m
Tugedevaheline kaugus 4,0m	0,45 kN/m
Tugedevaheline kaugus 4,5 m	0,3 kN/m
Tugedevaheline kaugus 5,0 m	0,15 kN/m

CO2 jalajälg (Product Carbon Footprint)

CO2 jalajälg (GWP) hällist väravani	8,0761 kg CO2e / 1 Meeter
CO₂ Footprint (GWP)	8,0761 kg CO₂e
Declared Unit (LCA)	Metres

Declared Unit Quantity (LCA)	1
Determination date of CO2 value	2025-05-14T00:00:00.000+0200

Tehnilised andmed

Kaabliredeli LG 60 VS koormusdiagramm

Kõik tüübid

Kõik tüübid

Tüüp	Pikkus	Laius	Tala paksus	Toimetagamine	Materjal	Pinnakate	Artikli nr.	Kogus	kl. VKE
LG 620 VS 6 FS	6000 mm	200 mm	1,5 mm	jah	Teras	kuumtsingitud lintmeetodil	6208627	m	6 m
LG 630 VS 6 FS	6000 mm	300 mm	1,5 mm	jah	Teras	kuumtsingitud lintmeetodil	6208630	m	6 m
LG 640 VS 6 FS	6000 mm	400 mm	1,5 mm	jah	Teras	kuumtsingitud lintmeetodil	6208633	m	6 m
LG 650 VS 6 FS	6000 mm	500 mm	1,5 mm	ei	Teras	kuumtsingitud lintmeetodil	6208636	m	6 m
LG 660 VS 6 FS	6000 mm	600 mm	1,5 mm	ei	Teras	kuumtsingitud lintmeetodil	6208639	m	6 m

Tarvik

Süsteemi tarvikud

Rohkem	Tüüp	Artikli nr.	Kogus	kl. VKE
Kaas pöördriiviga FS	DRL 500 FS	6052509	m	3 m
Jätk FS	LVG 60 FS	6208840	Tükki	10 Tükki
Nurkühendus 60 FS	LWVG 60 FS	6208895	Tükki	10 Tükki
Liigendühendus FS	LGVG 60 FS	6208941	Tükki	10 Tükki
Multifunktsionaalne ühenduselement FS	LMFV 650 FS	6225716	Tükki	1 Tükki
90°-poogen 60 FS	LB 90 650 R3 FS	6225048	Tükki	1 Tükki
T-hargmik 60 FS	LT 650 R3 FS	6225216	Tükki	1 Tükki
Hargnemisühendus 60 FS	LAA 650 R3 FS	6225856	Tükki	1 Tükki
Liigendpoogna element 60 FS	LGBE 650 FS	6225456	Tükki	1 Tükki
Kaitsekate 60	SKH 60 OR	6222537	Paar	40 Paar
Ühendusdetail FS	LAS 60 FS	6221351	Tükki	10 Tükki
Eraldusriiul 45 FS	TSG 45 FS	6062033	m	3 m
Nurgaplekk FS	LEB 25 FS	6221203	Tükki	1 Tükki
Nurgaplekk FS	LEB 50 FS	6221246	Tükki	1 Tükki
