Kaabliredel LG 60, 6 m VS FT 6000 | 500 | 1,5 | ei | Teras | Kuumtsingitud kastmismeetodil
morepic-1 morepic-2 video-1 video-2

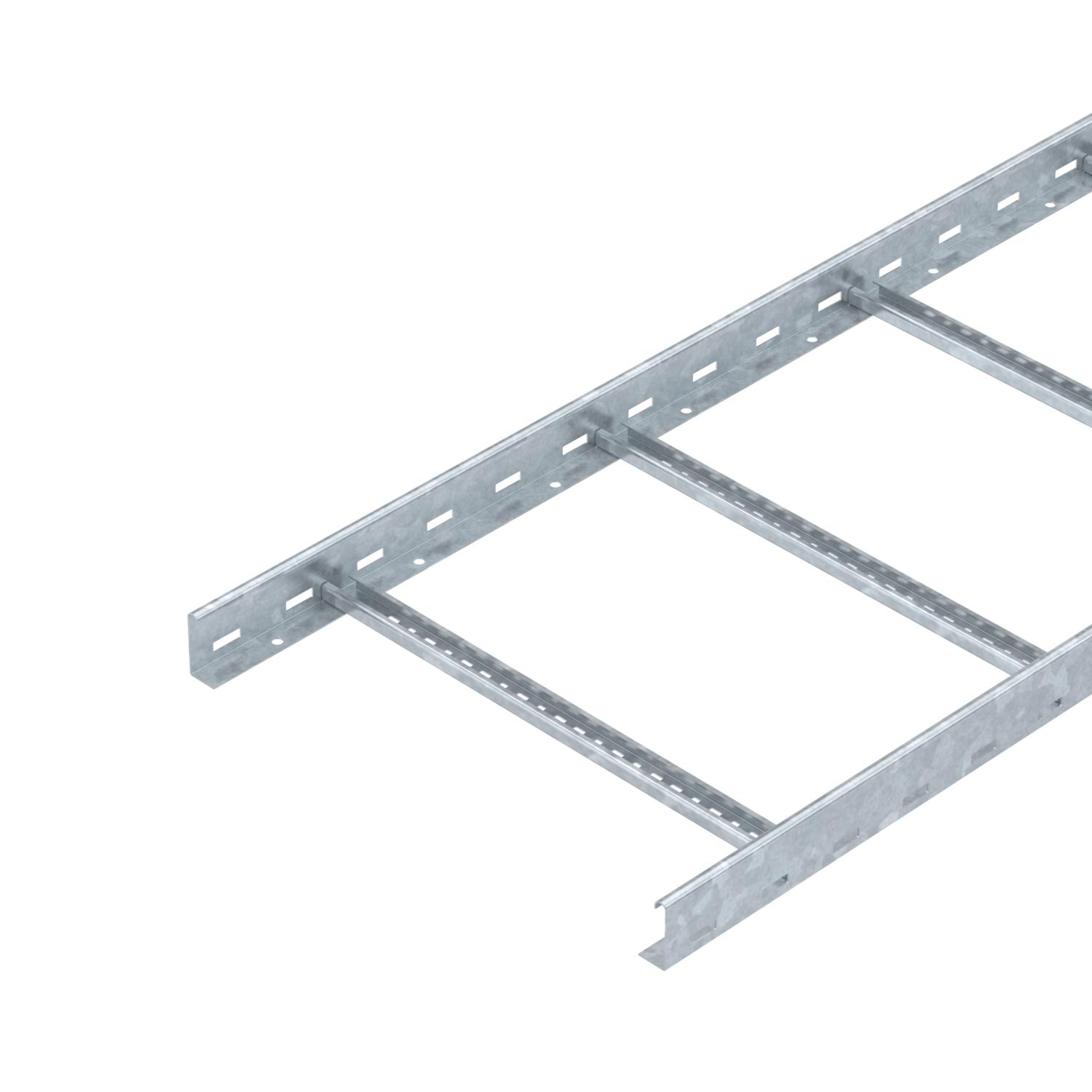

Kaabliredel LG 60, 6 m VS FT

Artikli nr. 6208659 | EAN 4012195064374

6000 mm
1,5 mm
Teras
Kuumtsingitud kastmismeetodil
Toote kirjeldus
Toote kirjeldus
Perforeeritud küljetalaga kaabliredel küljekõrgusega 60 mm koos sisseneeditud, ülevalt lahtiste C-profiili pulkadega (mudel VS).
Magnetiline varjestussummutus ilma kaaneta 10 dB, kaanega 15 dB.

Kaabliredel tarnitakse kokkulapituna. Sobiva lookklambri (tüüp 2056) leiate vertikaalredelisüsteemide jaotisest.

  • Magnetiline varjestussummutus
  • Communautés Européennes, EÜ vastavusdeklaratsioon vastavalt EÜ direktiividele
  • UKCA vastavusdeklaratsioon
  • Kaabliredel, küljekõrgus 60 mm
  • Toote keskkonnadeklaratsioon (EPD)
  • CO₂ jalajälg (PCF)
Tehnilised andmed

Tehnilised andmed

Kasulik ristlõige 24800 mm²
Kasulik ristlõige 248 cm²
Külgprofiili teostus lame profiil
Külje perforatsioon jah
Materjal Teras
Mõõde 60x500x6000
Mõõtmed 60x500x6000
Pika sildega teostus ei
Pinnakate Kuumtsingitud kastmismeetodil
Pulga kinnitus pimeneeditud
Pulkade teostus Perforeeritud profiil
Pulkade vahekaugus 300 mm
Roostevaba teras, peitsitud ei
Tala paksus 1,5 mm
Toimetagamine ei
Värv tsink

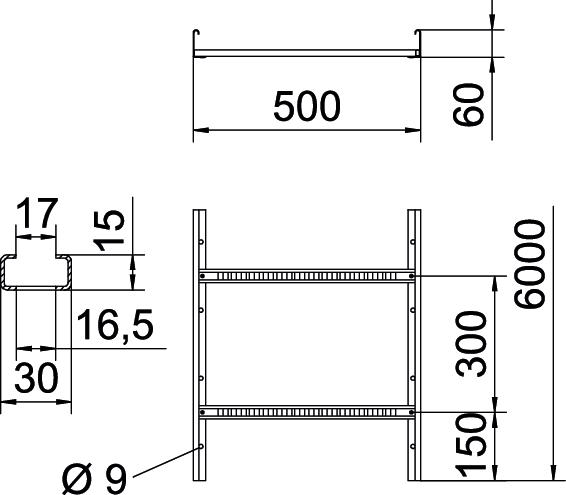

Mõõtmed

Haruprao suurus 16,50
Kõrgus 60 mm
Laius 500 mm
Mõõt B 500 mm
Pikkus 6000 mm

Koormused

Tugedevaheline kaugus 1,5 m 3,1 kN/m
Tugedevaheline kaugus 2,0 m 2,25 kN/m
Tugedevaheline kaugus 2,5 m 1,5 kN/m
Tugedevaheline kaugus 3,0 m 1,1 kN/m
Tugedevaheline kaugus 3,5 m 0,75 kN/m
Tugedevaheline kaugus 4,0m 0,45 kN/m
Tugedevaheline kaugus 4,5 m 0,3 kN/m
Tugedevaheline kaugus 5,0 m 0,15 kN/m

CO2 jalajälg (Product Carbon Footprint)

CO2 jalajälg (GWP) hällist väravani 7,8759 kg CO2e / 1 Meeter
CO₂ Footprint (GWP) 7,8759 kg CO₂e
Declared Unit (LCA) Metres
Declared Unit Quantity (LCA) 1
Determination date of CO2 value 2025-05-14T00:00:00.000+0200

Tehnilised andmed

Kaabliredeli LG 60 VS koormusdiagramm

Kaabliredeli LG 60 VS koormusdiagramm
Kõik tüübid

Kõik tüübid

Tüüp Pikkus Laius Tala paksus Toimetagamine Materjal Pinnakate Artikli nr. Kogus kl. VKE
LG 620 VS 6 FT 6000 mm 200 mm 1,5 mm jah Teras Kuumtsingitud kastmismeetodil 6208650
6 m
LG 630 VS 6 FT 6000 mm 300 mm 1,5 mm jah Teras Kuumtsingitud kastmismeetodil 6208653
6 m
LG 640 VS 6 FT 6000 mm 400 mm 1,5 mm jah Teras Kuumtsingitud kastmismeetodil 6208656
6 m
LG 650 VS 6 FT 6000 mm 500 mm 1,5 mm ei Teras Kuumtsingitud kastmismeetodil 6208659
6 m
LG 660 VS 6 FT 6000 mm 600 mm 1,5 mm ei Teras Kuumtsingitud kastmismeetodil 6208661
6 m
Tarvik

Süsteemi tarvikud

Rohkem Tüüp Artikli nr. Kogus kl. VKE
Kaas pöördriiviga FT Kaas pöördriiviga FT DRL 500 FT 6051448
3 m
Jätk FT Jätk FT LVG 60 FT 6208843
10 Tükki
Liigendjätk FT Liigendjätk FT LGVG 60 FT 6208944
10 Tükki
Kompensatsioonijätk Kompensatsioonijätk LDVG 60 FT 6208970
2 Tükki
Multifunktsionaalne ühenduselement FT Multifunktsionaalne ühenduselement FT LMFV 650 FT 6225736
1 Tükki
90°-poogen 60 FT 90°-poogen 60 FT LB 90 650 R3 FT 6225068
1 Tükki
T-hargmik 60 FT T-hargmik 60 FT LT 650 R3 FT 6225236
1 Tükki
Hargnemisühendus 60 FT Hargnemisühendus 60 FT LAA 650 R3 FT 6225876
1 Tükki
Liigendpoogna element 60 FT Liigendpoogna element 60 FT LGBE 650 FT 6225476
1 Tükki
Kaitsekate 60 Kaitsekate 60 SKH 60 OR 6222537
40 Paar
Ühendusdetail FT Ühendusdetail FT LAS 60 FT 6221378
10 Tükki
Eraldusriiul 45 DD Eraldusriiul 45 DD TSG 45 DD 6062321
3 m
Nurgaplekk DD Nurgaplekk DD LEB 25 DD 6221216
1 Tükki
Nurgaplekk DD Nurgaplekk DD LEB 50 DD 6221259
1 Tükki
Toetus- ja allaviiguplaat FT Toetus- ja allaviiguplaat FT LAB 50 FT 6220460
1 Tükki
Põhjaplekk DD Põhjaplekk DD ELB-L 50 DD 6103364
3 m
