Kaabliredel Z-pulgaga, kerge konstruktsioon FT 3000 | 300 | 3 | ei

Kaabliredel Z-pulgaga, kerge konstruktsioon FT

Artikli nr. 7098008 | EAN 4012195707707

Artikli nr. / Tüüp

Pikkus	3000 mm

Laius

Tala paksus	3 mm

Toimetagamine	ei

Toote kirjeldus

Toote kirjeldus

Perforeeritud külgpofiiliga kerge konstruktsiooniga laevaehituse kaabliredel, küljekõrgusega 35 mm, koos sisse keevitatud, perforeeritud Z-pulkadega. Koormustaluvust on kontrollitud vastavalt IEC-le kombineerituna SLV-tüüpi jätkudega.

Laevaehituse kaabliredelid koos liitmikega on vajadusel saadaval ka roostevabast terasest. Pulbervärvimine on RAL-värvidega võimalik.

Tehnilised andmed

Tehnilised andmed

Külgprofiili teostus	lame profiil
Külje perforatsioon	jah
Materjal	Teras
Mõõde	35x306x3000
Mõõtmed	35x300
Pika sildega teostus	ei
Pinnakate	Kuumtsingitud kastmismeetodil

Pulga kinnitus	keevitatud
Pulkade teostus	Perforeeritud profiil
Pulkade vahekaugus	300 mm
Roostevaba teras, peitsitud	ei
Tala paksus	3 mm
Toimetagamine	ei
Värv	tsink

Mõõtmed

Kõrgus	35 mm
Laius	300 mm

Mõõt B	306 mm
Pikkus	3000 mm

Koormused

Tugedevaheline kaugus 1,5 m	1,5 kN/m
Tugedevaheline kaugus 2,0 m	0,85 kN/m

Tugedevaheline kaugus 2,5 m	0,35 kN/m
Tugedevaheline kaugus 3,0 m	0,25 kN/m

CO2 jalajälg (Product Carbon Footprint)

CO2 jalajälg (GWP) hällist väravani	5,1078 kg CO2e / 1 Meeter
CO₂ Footprint (GWP)	5,1078 kg CO₂e
Declared Unit (LCA)	Metres

Declared Unit Quantity (LCA)	1
Determination date of CO2 value	2025-05-14T00:00:00.000+0200

Tehnilised andmed

Kaabliredeli SLZ L koormusdiagramm

Kõik tüübid

Kõik tüübid

Tüüp	Pikkus	Laius	Tala paksus	Toimetagamine	Artikli nr.	Kogus	kl. VKE
SLZ L 100 FT	3000 mm	100 mm	3 mm	ei	7098002	m	3 m
SLZ L 200 FT	3000 mm	200 mm	3 mm	ei	7098006	m	3 m
SLZ L 300 FT	3000 mm	300 mm	3 mm	ei	7098008	m	3 m
SLZ L 400 FT	3000 mm	400 mm	3 mm	ei	7098010	m	3 m
SLZ L 500 FT	3000 mm	500 mm	3 mm	ei	7098012	m	3 m
SLZ L 600 FT	3000 mm	600 mm	3 mm	ei	7098014	m	3 m

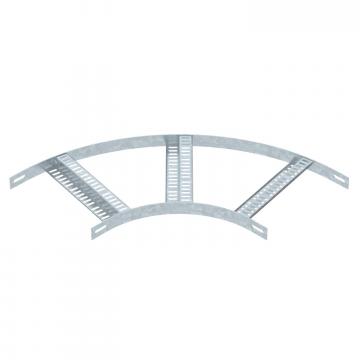

Tarvik
