Kaablirenn MKS-Magic® 60 FS 3050 | 100 | 60 | 1 | ei | tsink | Teras | kuumtsingitud lintmeetodil

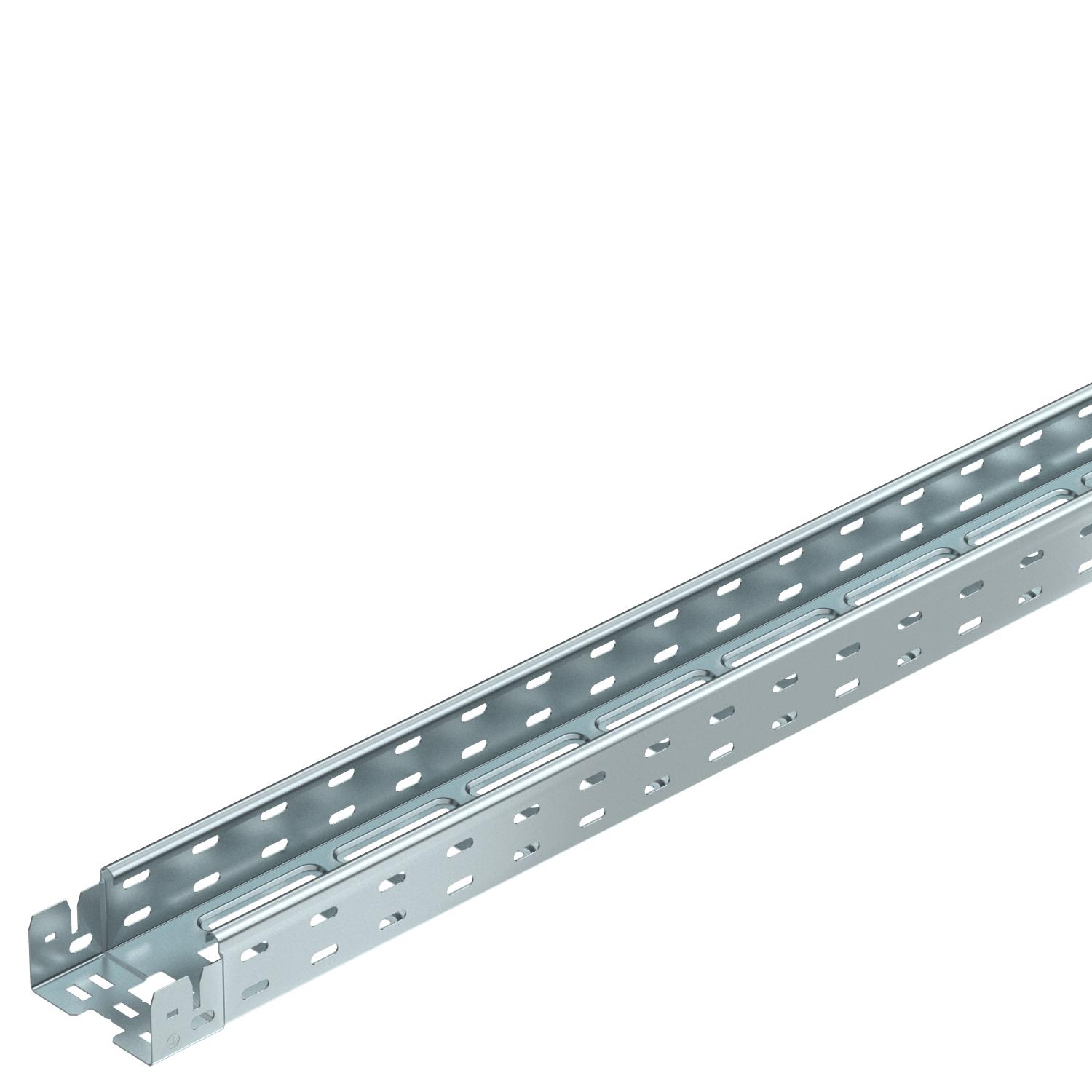

Kaablirenn MKS-Magic® 60 FS

Artikli nr. 6059000 | EAN 4012195829553

Artikli nr. / Tüüp

Pikkus	3050 mm

Laius

Kõrgus	60 mm

Pleki paksus	1 mm

Toimetagamine	ei

Värv	tsink

Materjal	Teras

Pinnakate	kuumtsingitud lintmeetodil

Toote kirjeldus

Toote kirjeldus

Integreeritud kiirkinnitussüsteemiga kaablirenn. Kaablirenni kasutatav pikkus on 3000 mm.

Kaablirennil on läbiv külgperforatsioon mõõtmetega 7 × 20 mm täiendavate ühendus- ja kinnitusdetailide monteerimiseks.

Alates 200mm laiusest kaablirennist, mille perforatsiooni osakaal on 30%, sobib kasutamiseks sprinklersüsteemides vastavalt VdS direktiivile 2092.

Läbiv potentsiaaliühtlustus on tagatud ilma lisadetailideta.

Tehnilised andmed

Tehnilised andmed

kaablikandursüsteemi liitmiku tüüp	Klõpskinnitus
Kaanega	ei
kasulik pikkus	3000 mm
Kasulik ristlõige	58 cm²
Kasulik ristlõige	5800 mm²
Koormuskatsetüüp standardi IEC 61537 kohaselt	II tüüp
Külje perforatsioon	jah
Magnetiline sulgemine ilma kaaneta	20 dB
Magnetiline sulgemine kaanega	50 dB
Materjal	Teras

Mõõde	60x100x3050
NATO aukude muster	ei
Paigaldusperforeering põhjas	jah
Pika sildega teostus	ei
Pinnakate	kuumtsingitud lintmeetodil
Pleki paksus	1 mm
Roostevaba teras, peitsitud	ei
Toimetagamine	ei
Ühenduse teostus	intergreeritud jätkuelement
Värv	tsink

Mõõtmed

Kõrgus	60 mm
Laius	100 mm
Mõõt B	100 mm

Mõõt L	30 mm
Mõõt y	62 mm
Pikkus	3050 mm

Koormused

NEMA koormusklass	8A
Tugedevaheline kaugus 1,5 m	1,6 kN/m

Tugedevaheline kaugus 2,0 m	1,1 kN/m
Tugedevaheline kaugus 2,5 m	0,7 kN/m

CO2 jalajälg (Product Carbon Footprint)

CO2 jalajälg (GWP) hällist väravani	4,4106 kg CO2e / 1 Meeter
CO₂ Footprint (GWP)	4,4106 kg CO₂e
Declared Unit (LCA)	Metres

Declared Unit Quantity (LCA)	1
Determination date of CO2 value	2025-05-14T00:00:00.000+0200

Tehnilised andmed

Kaablirenni (tüüp MKSM 60) koormusdiagramm

Kõik tüübid

Kõik tüübid

Tüüp	Pikkus	Laius	Kõrgus	Pleki paksus	Toimetagamine	Värv	Materjal	Pinnakate	Artikli nr.	Kogus	kl. VKE
MKSM 610 FS	3050 mm	100 mm	60 mm	1 mm	ei	tsink	Teras	kuumtsingitud lintmeetodil	6059000	m	3 m
MKSM 615 FS	3050 mm	150 mm	60 mm	1 mm	ei	tsink	Teras	kuumtsingitud lintmeetodil	6059002	m	3 m
MKSM 620 FS	3050 mm	200 mm	60 mm	1 mm	ei	tsink	Teras	kuumtsingitud lintmeetodil	6059004	m	3 m
MKSM 630 FS	3050 mm	300 mm	60 mm	1 mm	ei	tsink	Teras	kuumtsingitud lintmeetodil	6059006	m	3 m
MKSM 640 FS	3050 mm	400 mm	60 mm	1 mm	ei	tsink	Teras	kuumtsingitud lintmeetodil	6059008	m	3 m
MKSM 650 FS	3050 mm	500 mm	60 mm	1 mm	ei	tsink	Teras	kuumtsingitud lintmeetodil	6059010	m	3 m
MKSM 660 FS	3050 mm	600 mm	60 mm	1 mm	ei	tsink	Teras	kuumtsingitud lintmeetodil	6059012	m	3 m

Tarvik

Süsteemi tarvikud

Rohkem	Tüüp	Artikli nr.	Kogus	kl. VKE
Jätkukomplekt Magic® FS	KTSMV 610 FS	6068914	Tükki	1 Tükki
45° -poogen 60 FS	RB 45 610 FS	6036100	Tükki	1 Tükki
90° -poogen 60 FS	RB 90 610 FS	6036560	Tükki	1 Tükki
Reguleeritava nurgaga poogen 60 FS	RB W 610 FS	6037100	Tükki	1 Tükki
Hargnemisühendus 60 FS	RAA 610 FS	6042111	Tükki	1 Tükki
T-hargmik 60 FS	RT 610 FS	6038100	Tükki	1 Tükki
Risthargmik 60 FS	RK 610 FS	7027311	Tükki	1 Tükki
Kaas pöördriiviga FS	DRL 100 FS	6052096	m	3 m
Eraldusriiul 60 FS	TSG 60 FS	6062068	m	3 m
Poogen, reguleeritav Magic 60 FS	RBMV 610 FS	6040480	Tükki	1 Tükki
