Kaablirenn RKS-Magic® 60 FT 3050 | 100 | 60 | 1 | jah | tsink | Teras | Kuumtsingitud kastmismeetodil

Kaablirenn RKS-Magic® 60 FT

Artikli nr. 6047612 | EAN 4012195903895

Artikli nr. / Tüüp

Pikkus	3050 mm

Laius

Kõrgus	60 mm

Pleki paksus	1 mm

Toimetagamine

Värv	tsink

Materjal	Teras

Pinnakate	Kuumtsingitud kastmismeetodil

Toote kirjeldus

Toote kirjeldus

Integreeritud kiirkinnitussüsteemiga kaablirenn. Kaablirenni kasutatav pikkus on 3000 mm.

Kaablirennil on läbiv külgperforatsioon mõõtmetega 7 × 20 mm täiendavate ühendus- ja kinnitusdetailide monteerimiseks.

Keermesvarrastega vahetuks riputamiseks mõeldud aukude läbimõõt on 11 mm.
Magnetiline varjestussummutus ilma kaaneta 20 dB, kaanega 50 dB.

Läbiv potentsiaaliühtlustus on tagatud ilma lisadetailideta.

Tehnilised andmed

Tehnilised andmed

CO2 jalajälg (GWP) hällist väravani	4,5534 kg CO2e / 1 Meeter
kaablikandursüsteemi liitmiku tüüp	Klõpskinnitus
Kaanega	ei
kasulik pikkus	3000 mm
Kasulik ristlõige	5800 mm²
Kasulik ristlõige	58 cm²
Koormuskatsetüüp standardi IEC 61537 kohaselt	II tüüp
Kõrgus	60 mm
Kõrgus	2 in
Külje perforatsioon	jah
Laius	4 in
Laius	100 mm
Magnetiline sulgemine ilma kaaneta	20 dB
Magnetiline sulgemine kaanega	50 dB
Materjal	Teras
Mõõde	60x100x3050
Mõõt B	100 mm
Mõõt y	50 mm
NATO aukude muster	ei

NEMA koormusklass	8AA
Paigaldusperforeering põhjas	jah
Pika sildega teostus	ei
Pikkus	10 ft
Pikkus	3050 mm
Pinnakate	Kuumtsingitud kastmismeetodil
Pleki paksus	0,03 in
Pleki paksus	1 mm
Põhjaperforatsioon	1,00
Roostevaba teras, peitsitud	ei
Toimetagamine	jah
Tugedevaheline kaugus 1,0 m	1,2 kN/m
Tugedevaheline kaugus 1,5 m	0,9 kN/m
Tugedevaheline kaugus 2,0 m	0,6 kN/m
Tugedevaheline kaugus 2,5 m	0,4 kN/m
Tuletõkestus	Funktsiooni tagamise kaablispetsiifilised kandekonstruktsioonid
Ühenduse teostus	intergreeritud jätkuelement
Värv	tsink

Tehnilised andmed

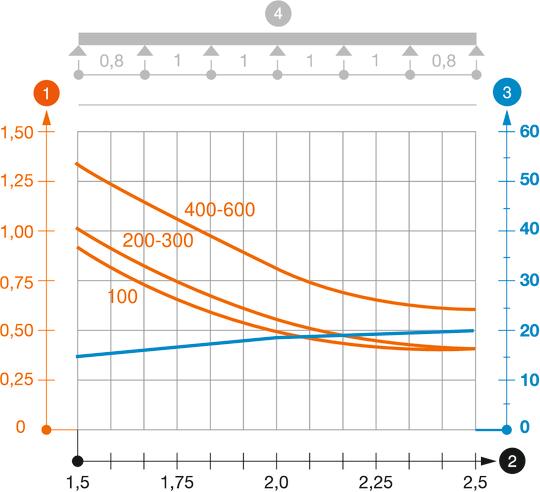

Kaablirenni (tüüp RKSM 60) koormusdiagramm

Tugilaius m
Tala läbipaine mm lubatava kN/m juures
Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta

Kõik tüübid

Kõik tüübid

Tüüp	Pikkus	Laius	Kõrgus	Pleki paksus	Toimetagamine	Värv	Materjal	Pinnakate	Artikli nr.	Kogus	kl. VKE
RKSM 610 FT	3050 mm	100 mm	60 mm	1 mm	jah	tsink	Teras	Kuumtsingitud kastmismeetodil	6047612	m	3 m
RKSM 615 FT	3050 mm	150 mm	60 mm	1 mm	jah	tsink	Teras	Kuumtsingitud kastmismeetodil	6047631	m	3 m
RKSM 660 FT	3050 mm	600 mm	60 mm	1 mm	ei	tsink	Teras	Kuumtsingitud kastmismeetodil	6047736	m	3 m
RKSM 620 FT	3050 mm	200 mm	60 mm	1 mm	jah	tsink	Teras	Kuumtsingitud kastmismeetodil	6047639	m	3 m
RKSM 630 FT	3050 mm	300 mm	60 mm	1 mm	jah	tsink	Teras	Kuumtsingitud kastmismeetodil	6047655	m	3 m
RKSM 640 FT	3050 mm	400 mm	60 mm	1 mm	jah	tsink	Teras	Kuumtsingitud kastmismeetodil	6047690	m	3 m
RKSM 650 FT	3050 mm	500 mm	60 mm	1 mm	ei	tsink	Teras	Kuumtsingitud kastmismeetodil	6047720	m	3 m

Tarvik

Süsteemi tarvikud

Rohkem	Tüüp	Artikli nr.	Kogus	kl. VKE
Jätkukomplekt Magic DD	KTSMV 610 DD	6068936	Tükki	1 Tükki
Kaas pöördriiviga FT	DRL 100 FT	6051340	m	3 m
45° -poogen 60 FT	RB 45 610 FT	6036130	Tükki	1 Tükki
90° -poogen 60 FT	RB 90 610 FT	6036590	Tükki	1 Tükki
Reguleeritava nurgaga poogen 60 FT	RB W 610 FT	6037120	Tükki	1 Tükki
Hargnemisühendus 60 FT	RAA 610 FT	6042211	Tükki	1 Tükki
T-hargmik 60 FT	RT 610 FT	6038130	Tükki	1 Tükki
Risthargmik 60 FT	RK 610 FT	7027411	Tükki	1 Tükki
Kaas pöördriiviga DD	DRL 100 DD	6052703	m	3 m
Eraldusriiul 60 DD	TSG 60 DD	6062327	m	3 m
90°-poogen Magic 60 FT	RBM 90 610 FT	6041150	Tükki	1 Tükki
