Kaablirenn RKS-Magic® 60, polaarvalge 3050 | 100 | 60 | 0,75 | jah | polaarvalge; RAL 9010 | Teras | PES50 – polüester / epoksiid / nähtav pind kaetud
morepic-1 morepic-2 morepic-3 video-1

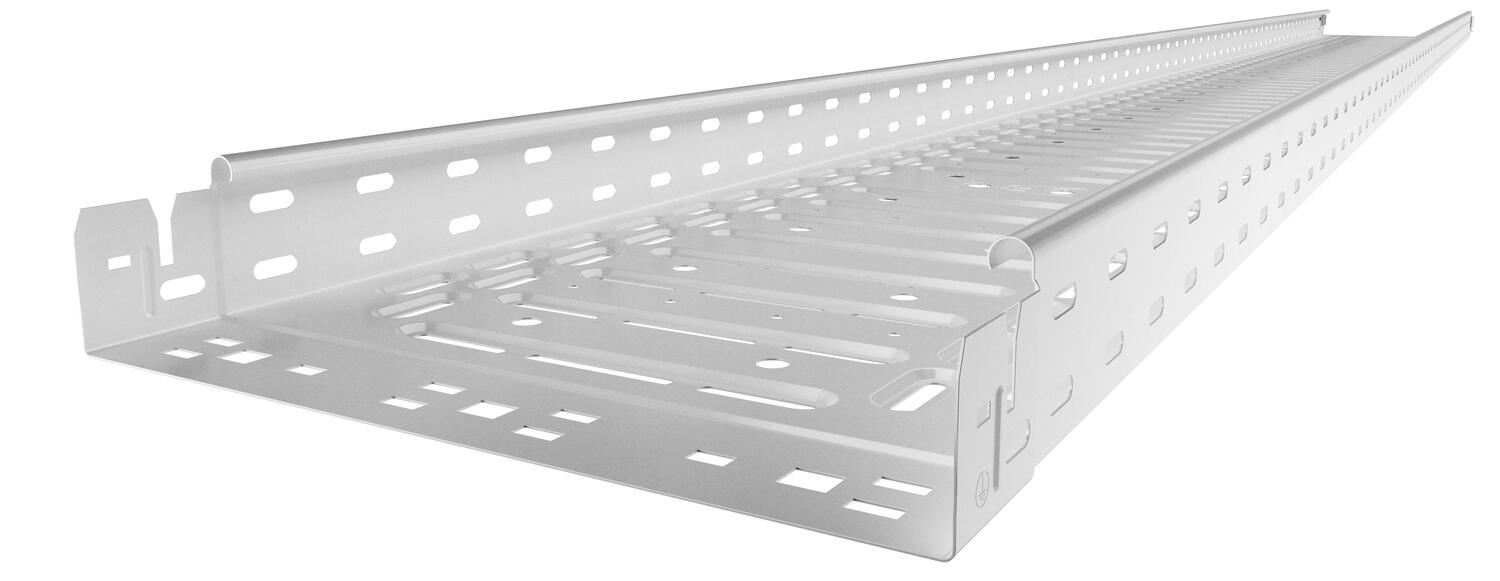

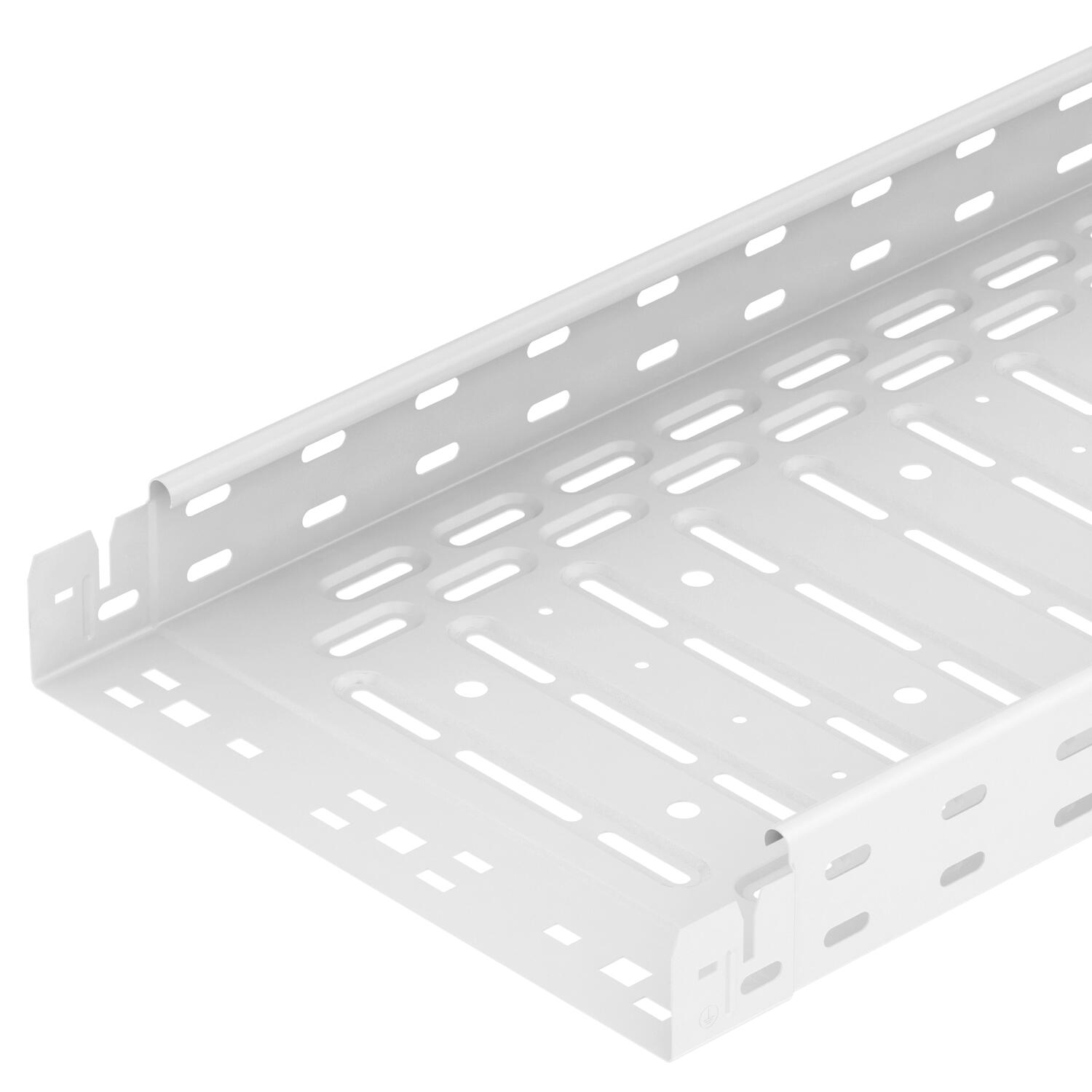

Kaablirenn RKS-Magic® 60, polaarvalge

Artikli nr. 6048251 | EAN 4012195391258

3050 mm
60 mm
polaarvalge; RAL 9010
Teras
PES50 – polüester / epoksiid / nähtav pind kaetud
Toote kirjeldus
Toote kirjeldus
Integreeritud kiirkinnitussüsteemiga kaablirenn. Läbivad küljeavad 7 x 20 mm täiendavate ühendus- ja paigaldusosade installeerimiseks. 11 mm perforatsiooniga põhjas keermevarraste otseseks riputamiseks. Kasulik pikkus 3000 mm.
Magnetiline varjestussummutus ilma kaaneta 20 dB, kaanega 50 dB.

Kaablirenni pealispind on lintmeetodil tsingitud ja nähtavad pinnad valget tooni (RAL 9010) pulbervärvitud.

Kujudetailid valges värvitoonis (RAL 9010), pulbervärvitud ja lisavärvid päringul.

  • Communautés Européennes, EÜ vastavusdeklaratsioon vastavalt EÜ direktiividele
  • Kaablirenn, küljekõrgus 60 mm
  • CO₂ jalajälg (PCF)
Tehnilised andmed

Tehnilised andmed

kaablikandursüsteemi liitmiku tüüp Klõpskinnitus
Kaanega ei
kasulik pikkus 3000 mm
Kasulik ristlõige 5800 mm²
Kasulik ristlõige 58 cm²
Koormuskatsetüüp standardi IEC 61537 kohaselt II tüüp
Külje perforatsioon jah
Materjal Teras
Mõõde 60x100x3050
NATO aukude muster ei
Paigaldusperforeering põhjas jah
Pika sildega teostus ei
Pinnakate PES50 – polüester / epoksiid / nähtav pind kaetud
Pleki paksus 0,75 mm
Põhjaperforatsioon 1
Roostevaba teras, peitsitud ei
Toimetagamine jah
Tuletõkestus Funktsiooni tagamise kaablispetsiifilised kandekonstruktsioonid
Ühenduse teostus intergreeritud jätkuelement
Värv polaarvalge; RAL 9010

Mõõtmed

Kõrgus 60 mm
Laius 100 mm
Mõõt B 100 mm
Mõõt y 50 mm
Pikkus 3050 mm

Koormused

NEMA koormusklass 8AA
Tugedevaheline kaugus 1,0 m 1,2 kN/m
Tugedevaheline kaugus 1,5 m 0,9 kN/m
Tugedevaheline kaugus 2,0 m 0,6 kN/m
Tugedevaheline kaugus 2,5 m 0,4 kN/m

CO2 jalajälg (Product Carbon Footprint)

CO2 jalajälg (GWP) hällist väravani 3,2205 kg CO2e / 1 Meeter
CO₂ Footprint (GWP) 3,2205 kg CO₂e
Declared Unit (LCA) Metres
Declared Unit Quantity (LCA) 1
Determination date of CO2 value 2025-05-27T00:00:00.000+0200

Tehnilised andmed

Kaablirenni (tüüp RKSM 60) koormusdiagramm

Kaablirenni (tüüp RKSM 60) koormusdiagramm
Kõik tüübid

Kõik tüübid

Tüüp Pikkus Laius Kõrgus Pleki paksus Toimetagamine Värv Materjal Pinnakate Artikli nr. Kogus kl. VKE
RKSM 610 FSK RW 3050 mm 100 mm 60 mm 0,75 mm jah polaarvalge; RAL 9010 Teras PES50 – polüester / epoksiid / nähtav pind kaetud 6048251
6 m
RKSM 620 FSK RW 3050 mm 200 mm 60 mm 0,75 mm jah polaarvalge; RAL 9010 Teras PES50 – polüester / epoksiid / nähtav pind kaetud 6048255
6 m
RKSM 630 FSK RW 3050 mm 300 mm 60 mm 0,75 mm jah polaarvalge; RAL 9010 Teras PES50 – polüester / epoksiid / nähtav pind kaetud 6048257
6 m
RKSM 640 FSK RW 3050 mm 400 mm 60 mm 0,9 mm jah polaarvalge; RAL 9010 Teras PES50 – polüester / epoksiid / nähtav pind kaetud 6048259
6 m
RKSM 650 FSK RW 3050 mm 500 mm 60 mm 0,9 mm ei polaarvalge; RAL 9010 Teras PES50 – polüester / epoksiid / nähtav pind kaetud 6048261
6 m
RKSM 660 FSK RW 3050 mm 600 mm 60 mm 0,9 mm ei polaarvalge; RAL 9010 Teras PES50 – polüester / epoksiid / nähtav pind kaetud 6048263
6 m
