Kaablirenn SKS 60 A2 3000 | 200 | 1,5 | jah | Roostevaba teras 1.4301 | hele, järeltöödeldud
morepic-1 morepic-2 morepic-3 video-1

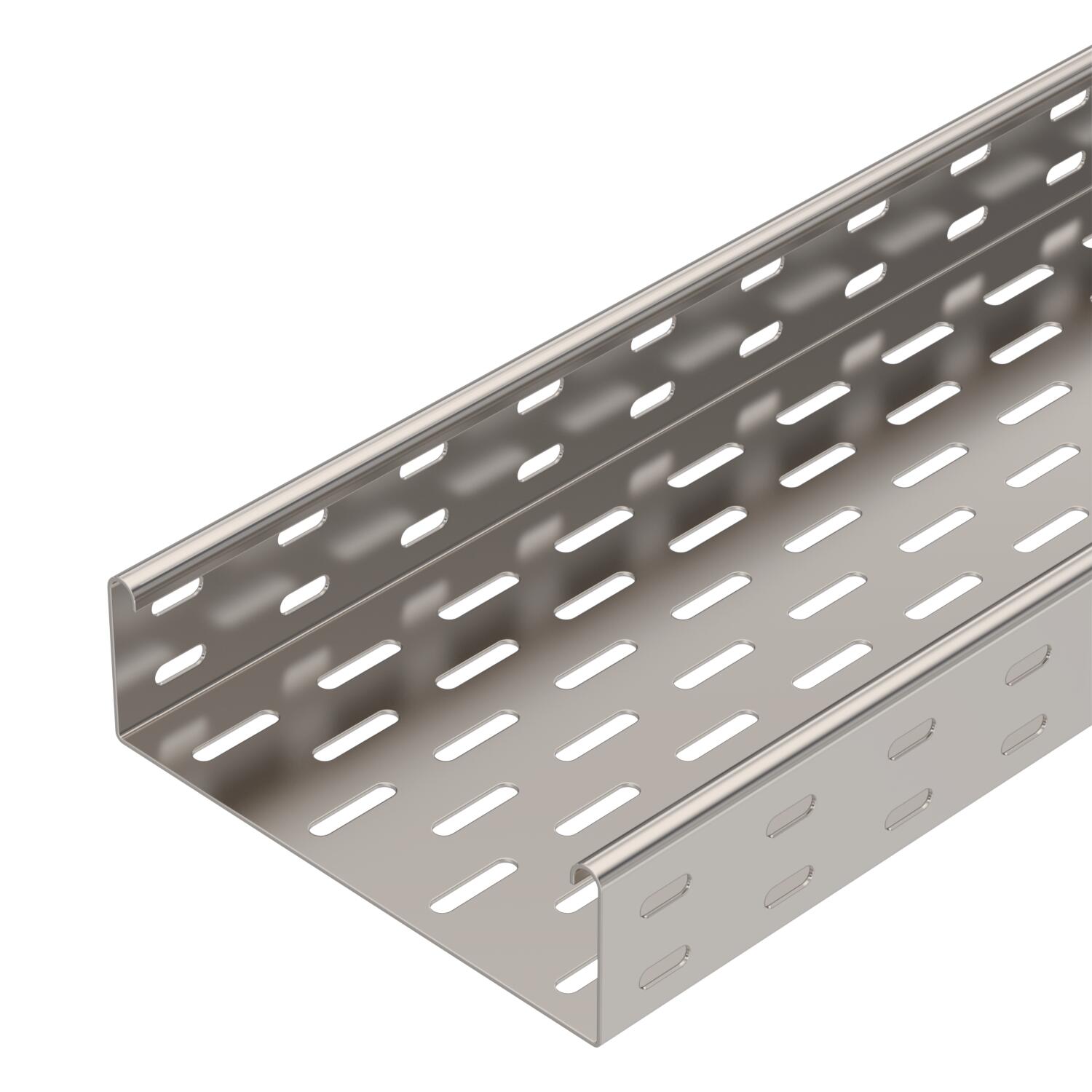

Kaablirenn SKS 60 A2

Artikli nr. 6056737 | EAN 4012196120611

3000 mm
1,5 mm
jah
Roostevaba teras 1.4301
hele, järeltöödeldud
Toote kirjeldus
Toote kirjeldus
SKS 60 = raske kaablirennisüsteem küljekõrgusega 60 mm.
Magnetiline varjestussummutus ilma kaaneta 20 dB, kaanega 50 dB.

Vastavad ühendusdetailid tuleb eraldi tellida.

  • Underwriters Laboratories Inc., USA & Kanada
  • Communautés Européennes, EÜ vastavusdeklaratsioon vastavalt EÜ direktiividele
  • UKCA vastavusdeklaratsioon
  • Environmental Product Declaration (EPD)
  • CO₂ jalajälg (PCF)
Tehnilised andmed

Tehnilised andmed

CO2 jalajälg (GWP) hällist väravani 19,4642 kg CO2e / 1 Meeter
Dimension W 200 mm
kaablikandursüsteemi liitmiku tüüp kruvitud
Kaanega ei
Kasulik ristlõige 118 cm²
Kasulik ristlõige 11800 mm²
Koormuskatsetüüp standardi IEC 61537 kohaselt II tüüp
Kõrgus 2 in
Kõrgus 60 mm
Külje perforatsioon jah
Laius 200 mm
Laius 8 in
Materjal Roostevaba teras 1.4301

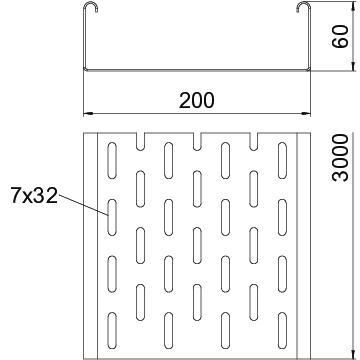

Mõõde 60x200x3000
Mõõt B 200 mm
NATO aukude muster ei
Paigaldusperforeering põhjas jah
Pika sildega teostus ei
Pikkus 10 ft
Pikkus 3000 mm
Pinnakate hele, järeltöödeldud
Pleki paksus 1,5 mm
Pleki paksus 0,06 in
Roostevaba teras, peitsitud ei
Toimetagamine jah
Tugedevaheline kaugus 1,5 m 2,65 kN/m
Tugedevaheline kaugus 2,0 m 1,8 kN/m
Tugedevaheline kaugus 2,5 m 1,15 kN/m
Tugedevaheline kaugus 3,0 m 0,5 kN/m
Ühenduse teostus ilma jätkuelemendita
Värv roostevaba teras

Tehnilised andmed

Kaablirenni (tüüp SKS 60) koormusdiagramm

Kaablirenni (tüüp SKS 60) koormusdiagramm
  • Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta
  • Tugilaius m Tugilaius m
  • Tala läbipaine mm lubatava kN/m juures Tala läbipaine mm lubatava kN/m juures
  • Koormusskeem katsetamisel Koormusskeem katsetamisel
  • Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm) Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm)
  • Tala läbipaindekõver sõltuvalt tugede vahekaugusest Tala läbipaindekõver sõltuvalt tugede vahekaugusest
Kõik tüübid

Kõik tüübid

Tüüp Pikkus Laius Pleki paksus Toimetagamine Materjal Pinnakate Artikli nr. Kogus kl. VKE
SKS 610 A2 3000 mm 100 mm 1,5 mm jah Roostevaba teras 1.4301 hele, järeltöödeldud 6056735
3 m
SKS 620 A2 3000 mm 200 mm 1,5 mm jah Roostevaba teras 1.4301 hele, järeltöödeldud 6056737
3 m
SKS 630 A2 3000 mm 300 mm 1,5 mm jah Roostevaba teras 1.4301 hele, järeltöödeldud 6056739
3 m
SKS 640 A2 3000 mm 400 mm 1,5 mm jah Roostevaba teras 1.4301 hele, järeltöödeldud 6056742
3 m
SKS 650 A2 3000 mm 500 mm 1,5 mm jah Roostevaba teras 1.4301 hele, järeltöödeldud 6056744
3 m
SKS 660 A2 3000 mm 600 mm 1,5 mm jah Roostevaba teras 1.4301 hele, järeltöödeldud 6056746
3 m
Tarvik

Süsteemi tarvikud

Rohkem Tüüp Artikli nr. Kogus kl. VKE
Jätk A2 Jätk A2 RLVK 60 A2 6067654
10 Tükki
90° -poogen 60 A2 90° -poogen 60 A2 RB 90 620 A2 6036624
1 Tükki
Reguleeritava nurgaga poogen 60 A2 Reguleeritava nurgaga poogen 60 A2 RB W 620 A2 6037154
1 Tükki
Hargnemisühendus 60 A2 Hargnemisühendus 60 A2 RAA 620 A2 6042315
1 Tükki
T-hargmik 60 A2 T-hargmik 60 A2 RT 620 A2 6038162
1 Tükki
Risthargmik 60 A2 Risthargmik 60 A2 RK 620 A2 7027503
1 Tükki
Kaas pöördriiviga A2 Kaas pöördriiviga A2 DRL 200 A2 6052894
3 m
Eraldusriiul 60 A2 Eraldusriiul 60 A2 TSG 60 A2 6062084
3 m
