Korvrenn GR-Magic® 55 FT 3000 | 150 | 55 | 3,9 | 63 | jah

Korvrenn GR-Magic® 55 FT

Artikli nr. 6001418 | EAN 4012196078912

Artikli nr. / Tüüp

Pikkus	3000 mm

Laius

Kõrgus	55 mm

Traadi läbimõõt

Kasulik ristlõige

Toimetagamine

Toote kirjeldus

Toote kirjeldus

Magic ühendusega korvrenn küljekõrgusega 55 mm.
Magnetiline varjestussummutus ilma kaaneta 15 dB, kaanega 25 dB.

Täpsed andmed UL klassifikatsiooni kohta tuleb võtta vastavast kasutusloast.

Korvrennide jaoks pole täiendavaid ühendusdetaile vaja, need asetatakse lihtsalt üksteise sisse. Ava suurus on 50 x 100 mm (erand GRM 55/50 = 20 x 100 mm).

Tehnilised andmed

Tehnilised andmed

Integreeritud eraldusriiul	ilma
kaablikandursüsteemi liitmiku tüüp	Klõpskinnitus
Kasulik ristlõige	6300 mm²
Kasulik ristlõige	63 cm²
Koormuskatsetüüp standardi IEC 61537 kohaselt	II tüüp
Kruvideta ühendus	jah
Materjal	Teras
Mõõde	55x150x3000
Pika sildega teostus	ei

Pinnakate	Kuumtsingitud kastmismeetodil
Profiili kuju	U-kuju
Roostevaba teras, peitsitud	ei
Toimetagamine	jah
Traadi läbimõõt	3,9 mm
Tuletõkestus	Funktsiooni tagamise kaablispetsiifilised kandekonstruktsioonid
Ühenduse teostus	intergreeritud jätkuelement
Värv	tsink

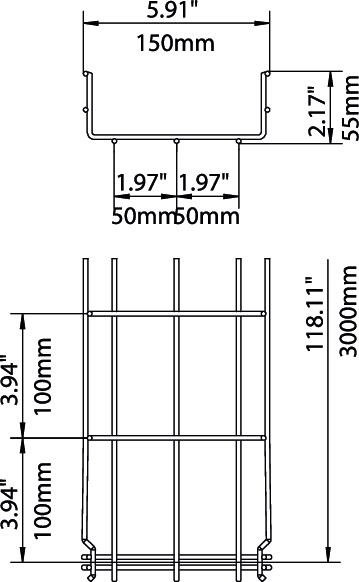

Mõõtmed

Kõrgus	2,17 in
Kõrgus	55 mm
Laius	150 mm
Laius	5,91 in

Mõõt B	150 mm
Mõõt H	58 mm
Pikkus	3000 mm

Koormused

Tugedevaheline kaugus 1,0 m	0,35 kN/m
Tugedevaheline kaugus 1,5 m	0,2 kN/m

Tugedevaheline kaugus 2,0 m	0,1 kN/m
Tugedevaheline kaugus 2,5 m	0,1 kN/m

CO2 jalajälg (Product Carbon Footprint)

CO2 jalajälg (GWP) hällist väravani	1,8559 kg CO2e / 1 Meeter
CO₂ Footprint (GWP)	1,8559 kg CO₂e
Declared Unit (LCA)	Metres

Declared Unit Quantity (LCA)	1
Determination date of CO2 value	2025-05-14T00:00:00.000+0200

Tehnilised andmed

Korvrenni GR-M (tüüp GRM 55) koormusdiagramm

Kõik tüübid

Kõik tüübid

Tüüp	Pikkus	Laius	Kõrgus	Traadi läbimõõt	Kasulik ristlõige	Toimetagamine	Artikli nr.	Kogus	kl. VKE
GRM 55 50 FT	3000 mm	50 mm	55 mm	3,9 mm	16 cm²	jah	6001415	m	3 m
GRM 55 100 FT	3000 mm	100 mm	55 mm	3,9 mm	40 cm²	jah	6001416	m	3 m
GRM 55 150 FT	3000 mm	150 mm	55 mm	3,9 mm	63 cm²	jah	6001418	m	3 m
GRM 55 200 FT	3000 mm	200 mm	55 mm	3,9 mm	87 cm²	jah	6001420	m	3 m
GRM 55 300 FT	3000 mm	300 mm	55 mm	4,8 mm	129 cm²	jah	6001424	m	3 m
GRM 55 400 FT	3000 mm	400 mm	55 mm	4,8 mm	175 cm²	jah	6001428	m	3 m
GRM 55 500 FT	3000 mm	500 mm	55 mm	4,8 mm	220 cm²	ei	6001432	m	3 m
GRM 55 600 FT	3000 mm	600 mm	55 mm	4,8 mm	265 cm²	ei	6001436	m	3 m

Tarvik

Süsteemi tarvikud

Rohkem	Tüüp	Artikli nr.	Kogus	kl. VKE
Kaas korvrennile, lukustuv FT	DGRR 150 FT	6001824	m	3 m
Nurgaühendus FT	GEV 36 FT	6016723	Tükki	20 Tükki

Paigalduse tarvikud

Rohkem	Tüüp	Artikli nr.	Kogus	kl. VKE
Klamber eraldusriiuli kinnitamiseks	KS GR A2	6062282	Tükki	30 Tükki
Eraldusriiul 45 DD	TSG 45 DD	6062321	m	3 m
Kaabli allaviiguplaat FT	KAB GR FT	6220142	Tükki	10 Tükki
Korvrenni adapter katuseklambrile 165 MBG 8–10	165 MBG HGRM	5218886	Tükki	50 Tükki
