Korvrenn GR-Magic® 55 G 3000 | 300 | 55 | 4,8 | 129 | jah

Korvrenn GR-Magic® 55 G

Artikli nr. 6001448 | EAN 4012196858675

Artikli nr. / Tüüp

Pikkus	3000 mm

Laius

Kõrgus	55 mm

Traadi läbimõõt

Kasulik ristlõige

Toimetagamine

Toote kirjeldus

Toote kirjeldus

Magic ühendusega korvrenn küljekõrgusega 55 mm.
Magnetiline varjestussummutus ilma kaaneta 15 dB, kaanega 25 dB.

Täpsed andmed UL klassifikatsiooni kohta tuleb võtta vastavast kasutusloast.

Korvrennide jaoks pole täiendavaid ühendusdetaile vaja, need asetatakse lihtsalt üksteise sisse. Ava suurus on 50 x 100 mm (erand GRM 55/50 = 20 x 100 mm).

Toimetagamine testitud vastavalt normile DIN 4102 osa 12 (Tüüp: GRM 55 200 4.8 G, GRM 55 300 G, GRM 55 400 G, Montaaž ja parameetrid vastavalt kehtivale katsetunnistusele).

Testitud paigaldamiseks tuletõkke ripplagede kohale (Tüüp: GRM 55 100 G, GRM 55 200 G, GRM 55 300 G, GRM 55 400 G), Mehaaniline vastupidavus tulekahju korral 30 minutit, Montaaž ja parameetrid vastavalt heakskiidutunnistusele)

Tehnilised andmed

Tehnilised andmed

CO2 jalajälg (GWP) hällist väravani	3,5764 kg CO2e / 1 Meeter
Integreeritud eraldusriiul	ilma
kaablikandursüsteemi liitmiku tüüp	Klõpskinnitus
Kasulik ristlõige	12900 mm²
Kasulik ristlõige	129 cm²
Koormuskatsetüüp standardi IEC 61537 kohaselt	II tüüp
Kõrgus	2,17 in
Kõrgus	55 mm
Kruvideta ühendus	jah
Laius	11,81 in
Laius	300 mm
Materjal	Teras

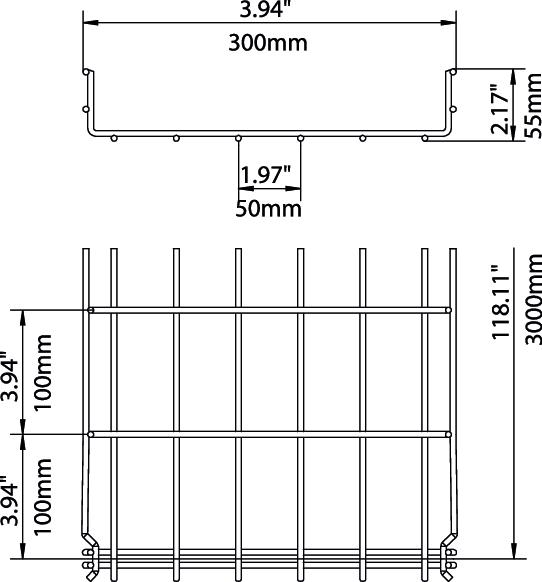

Mõõde	55x300x3000
Mõõt B	300 mm
Mõõt H	58 mm

Pika sildega teostus	ei
Pikkus	3000 mm
Pinnakate	galvaaniliselt tsingitud
Profiili kuju	U-kuju
Roostevaba teras, peitsitud	ei
Toimetagamine	jah
Traadi läbimõõt	4,8 mm
Tugedevaheline kaugus 1,0 m	0,7 kN/m
Tugedevaheline kaugus 1,5 m	0,5 kN/m
Tugedevaheline kaugus 2,0 m	0,25 kN/m
Tugedevaheline kaugus 2,5 m	0,2 kN/m
Tuletõkestus	Funktsiooni tagamise kaablispetsiifilised kandekonstruktsioonid, Pistiku tulekaitsekatted
Ühenduse teostus	intergreeritud jätkuelement
Värv	tsink

Tehnilised andmed

Korvrenni GR-M (tüüp GRM 55) koormusdiagramm

Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta
Tugilaius m
Tala läbipaine mm lubatava kN/m juures
Koormusskeem katsetamisel
Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm)
Tala läbipaindekõver sõltuvalt tugede vahekaugusest

Kõik tüübid

Kõik tüübid

Tüüp	Pikkus	Laius	Kõrgus	Traadi läbimõõt	Kasulik ristlõige	Toimetagamine	Artikli nr.	Kogus	kl. VKE
GRM 55 50 G	3000 mm	50 mm	55 mm	3,9 mm	16 cm²	jah	6001441	m	3 m
GRM 55 100 G	3000 mm	100 mm	55 mm	3,9 mm	40 cm²	jah	6001442	m	3 m
GRM 55 150 G	3000 mm	150 mm	55 mm	3,9 mm	63 cm²	jah	6001444	m	3 m
GRM 55 200 G	3000 mm	200 mm	55 mm	3,9 mm	87 cm²	jah	6001446	m	3 m
GRM 55 300 G	3000 mm	300 mm	55 mm	4,8 mm	129 cm²	jah	6001448	m	3 m
GRM 55 400 G	3000 mm	400 mm	55 mm	4,8 mm	175 cm²	jah	6001450	m	3 m
GRM 55 450 G	3000 mm	450 mm	55 mm	4,8 mm	195 cm²	ei	6001451	m	3 m
GRM 55 500 G	3000 mm	500 mm	55 mm	4,8 mm	220 cm²	ei	6001452	m	3 m
GRM 55 600 G	3000 mm	600 mm	55 mm	4,8 mm	265 cm²	ei	6001454	m	3 m

Tarvik

Süsteemi tarvikud

Rohkem	Tüüp	Artikli nr.	Kogus	kl. VKE
Kaas korvrennile, lukustuv FS	DGRR 300 FS	6001848	m	3 m
Nurgaühendus G	GEV 36 G	6016715	Tükki	20 Tükki

Paigalduse tarvikud

Rohkem	Tüüp	Artikli nr.	Kogus	kl. VKE
Eraldusriiul 45 FS	TSG 45 FS	6062033	m	3 m
Klamber eraldusriiuli kinnitamiseks	KS GR A2	6062282	Tükki	30 Tükki
Kaabli allaviigu plaat FS	KAB GR FS	6220139	Tükki	10 Tükki
