PV surge arrester 1,100 V 3 | IP20
morepic-1 morepic-2

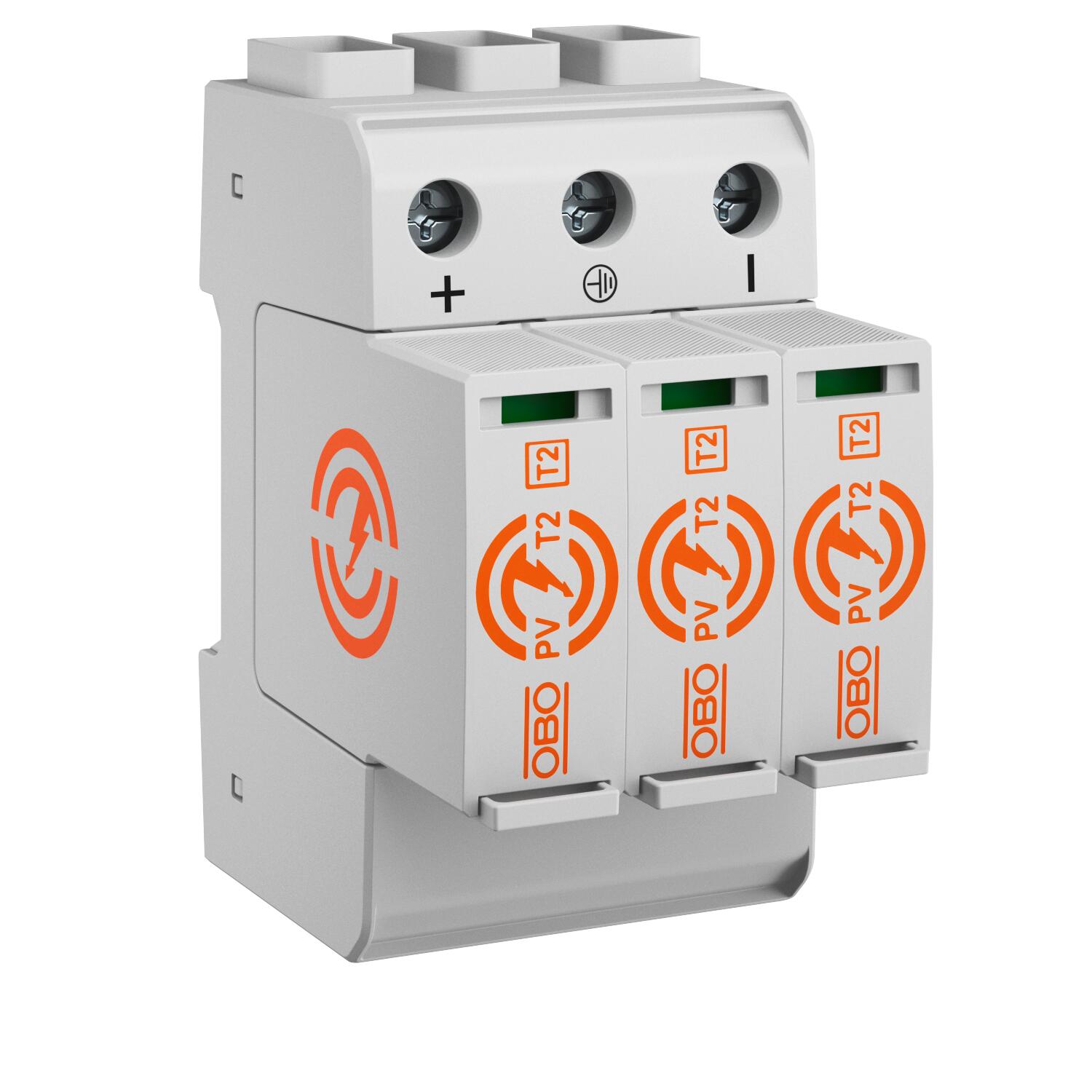

PV surge arrester 1,100 V

Artikli nr. 5094286 | EAN 4012197504052

3
IP20
Toote kirjeldus
Toote kirjeldus
Surge arrester, type 2 for PV systems

• Complete unit of pluggable varistor arrester with cut-off unit
• Surge protection equipotential bonding to IEC 60364-7-712
• Tested according to EN 61643-31
• Discharge capacity up to 40 kA (8/20) per pole
• Low DC protection level: < 3.8 kV and Uoc max = 1,100 V DC
• With visual function display for the use in distributer housings
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Saksamaa
  • 5-aastane garantii
  • Communautés Européennes, EÜ vastavusdeklaratsioon vastavalt EÜ direktiividele
  • Kombineeritud kaitseseade tüüpidest 1 ja 2
  • Üleminek LPZ 0 – 2
  • Paigalduse elektrotehniline ekspertiis
Tehnilised andmed

Ühendusvõimalused

FM-kontaktid Veksel
Impulssvoolu nimiväärtus (8/20 µs) 20 kA
Integreeritud eelkaitse ei
Jäiga (ühe-/mitmekordse) juhtme max läbilõige 35 mm²
Jäiga (ühe-/mitmekordse) juhtme max läbilõige 2 AWG
Jäiga (ühe-/mitmekordse) juhtme min läbilõige 2,5 mm²
Jäiga (ühe-/mitmekordse) juhtme min läbilõige 16 AWG
kaitseklass IP20

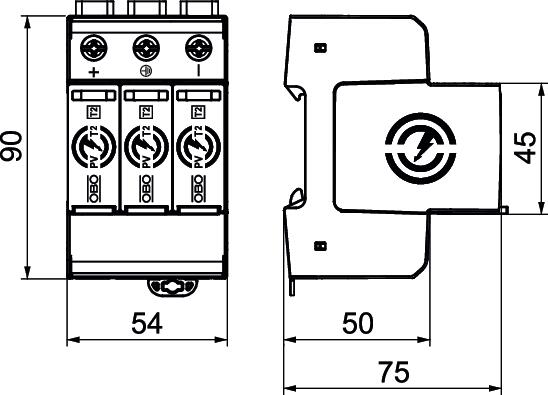

Kõrgus 95 mm
Laius 54 mm
Liigpingekaitseseade (SPD) standardi IEC 61643-1 kohaselt klass II
Liigpingekaitseseade (SPD) vastavalt standardile EN 61643-11 Tüüp2
LPZ 0→2
Lülitusvõimsus AC 250 V; 1,0 A / 125 V; 1,0 A
Lülitusvõimsus DC 48 V; 0,5 A / 24 V; 0,5 A / 12 V; 0,5 A
Maksimaalne lahendusvool (8/20 μs) 40 kA
Max õhuniiskus 95 %
Max PV-pinge 1100 V
Min õhuniiskus 5 %
Mõõde 1100V DC
Mudel 3 poolusega päikeseenergiasüsteemide jaoks
Paigaldusviis 35 mm DIN-latt
Peene paindliku juhtme max läbilõige 4 AWG
Peene paindliku juhtme max läbilõige 35 mm²
Peene painduva juhtme min läbilõige 16 AWG
Peene painduva juhtme min läbilõige 2,5 mm²
Pikkus 75 mm
Pooluste arv 3
Pooluste teostus 3
Pöördemoment 4,5 Nm
Rakendustemperatuuri vahemiku max 85 °C
Rakendustemperatuuri vahemiku min -40 °C
Seadme signalisatsioon optiline
Sobib kasutamiseks välistingimustes ei
Suurim talitluspinge DC 1100 V
Testiklass, tüüp 2 jah
vastuvõtuaeg <25 ns
Võrgu tüüp, DC jah
Võrgu tüüp, IT ei
Võrgu tüüp, muu ei
Võrgu tüüp, TN ei
Võrgu tüüp, TN-C ei
Võrgu tüüp, TN-C-S ei
Võrgu tüüp, TN-S ei
Võrgu tüüp, TT ei
võrguvorm DC
Kõik tüübid

Kõik tüübid

Tüüp Pooluste teostus kaitseklass Artikli nr. Kogus kl. VKE
PV-T2-1100 3 IP20 5094286
1 Tükki
PV-T2+FS-1100 3 IP20 5094294
1 Tükki
