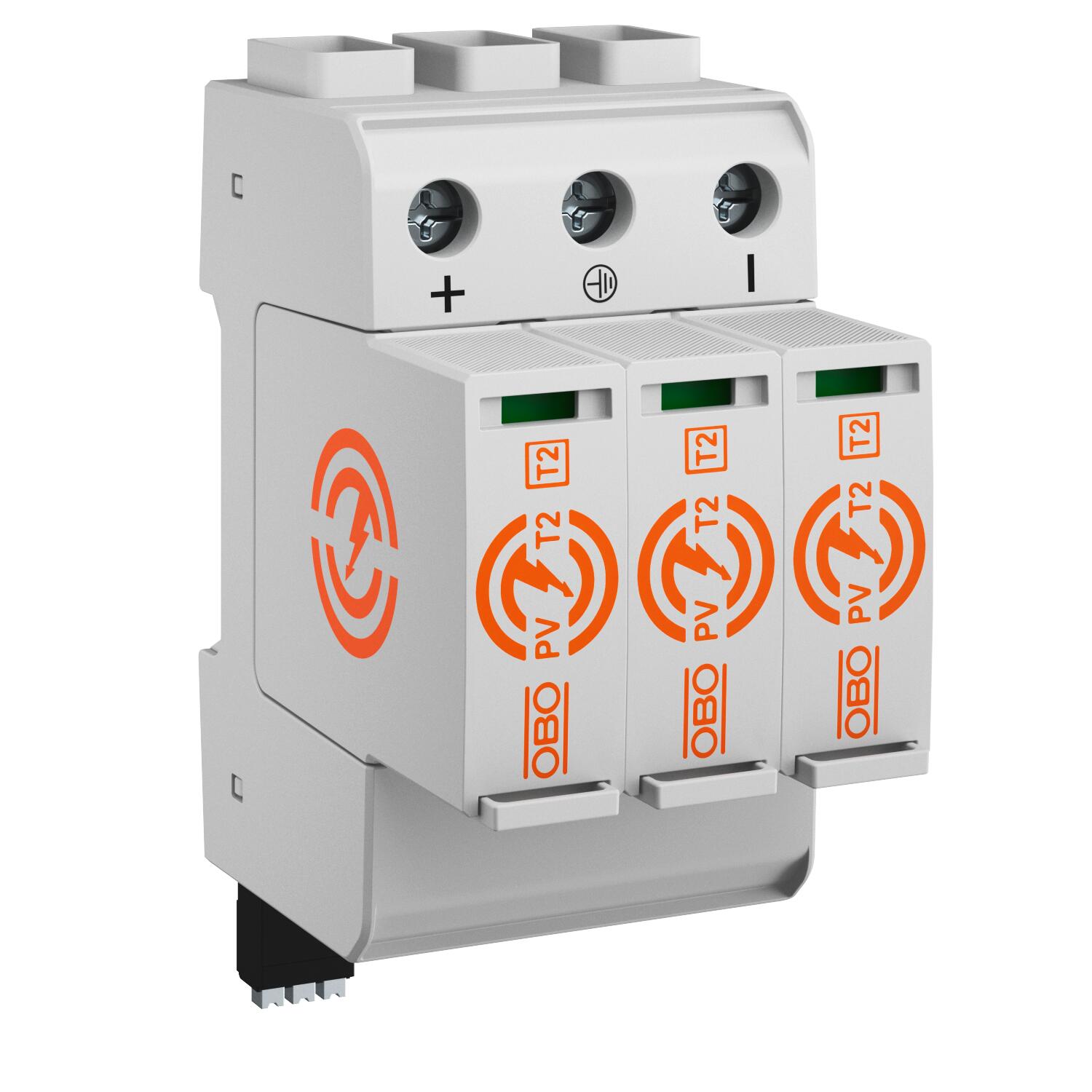

PV surge arrester 1,100 V with remote signalling
Artikli nr. 5094294 | EAN 4012197504076
- Toote kirjeldus
-
Toote kirjeldusSurge arrester, type 2 for PV systems
• Complete unit of pluggable varistor arrester with cut-off unit
• Surge protection equipotential bonding to IEC 60364-7-712
• Tested according to EN 61643-31
• Discharge capacity up to 40 kA (8/20) per pole
• Low DC protection level: < 3.8 kV and Uoc max = 1,100 V DC
• With visual function display for the use in distributer housings
• With RS contact as potential-free changeover
-
- Tehnilised andmed
-
Ühendusvõimalused

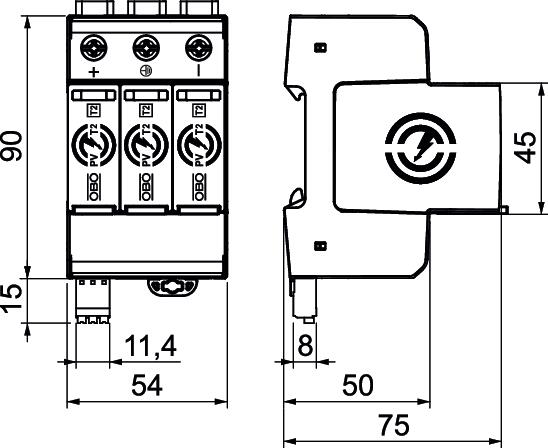

FM-klemmide max läbilõige 1,5 mm² FM-klemmide max läbilõige 16 AWG FM-klemmide min läbilõige 23 AWG FM-klemmide min läbilõige 0,25 mm² FM-kontaktid Veksel Impulssvoolu nimiväärtus (8/20 µs) 20 kA Integreeritud eelkaitse ei Jäiga (ühe-/mitmekordse) juhtme max läbilõige 35 mm² Jäiga (ühe-/mitmekordse) juhtme max läbilõige 2 AWG Jäiga (ühe-/mitmekordse) juhtme min läbilõige 2,5 mm² Jäiga (ühe-/mitmekordse) juhtme min läbilõige 16 AWG kaitseklass IP20 Kõrgus 110 mm Laius 54 mm Liigpingekaitseseade (SPD) standardi IEC 61643-1 kohaselt klass II Liigpingekaitseseade (SPD) vastavalt standardile EN 61643-11 Tüüp2 LPZ 0→2 Lülitusvõimsus AC 250 V; 1,0 A / 125 V; 1,0 A Lülitusvõimsus DC 48 V; 0,5 A / 24 V; 0,5 A / 12 V; 0,5 A Maksimaalne lahendusvool (8/20 μs) 40 kA Max õhuniiskus 95 % Max PV-pinge 1100 V Min õhuniiskus 5 % Mõõde 1100V DC Mudel 3 poolusega päikeseenergiasüsteemide jaoks Paigaldusviis 35 mm DIN-latt Peene paindliku juhtme max läbilõige 35 mm² Peene paindliku juhtme max läbilõige 4 AWG Peene painduva juhtme min läbilõige 16 AWG Peene painduva juhtme min läbilõige 2,5 mm² Pikkus 75 mm Pooluste arv 3 Pooluste teostus 3 Pöördemoment 4,5 Nm Rakendustemperatuuri vahemiku max 85 °C Rakendustemperatuuri vahemiku min -40 °C Seadme signalisatsioon optiline Sobib kasutamiseks välistingimustes ei Suurim talitluspinge DC 1100 V Testiklass, tüüp 2 jah vastuvõtuaeg <25 ns Võrgu tüüp, DC jah Võrgu tüüp, IT ei Võrgu tüüp, muu ei Võrgu tüüp, TN ei Võrgu tüüp, TN-C ei Võrgu tüüp, TN-C-S ei Võrgu tüüp, TN-S ei Võrgu tüüp, TT ei võrguvorm DC - Kõik tüübid
- Allalaadimised
-
Tooteleht PV-T2+FS-1100 / 5094294 , 0.28MB , pdfEÜ vastavusdeklaratsioon PV-T2+FS-1100 / 5094294 , 0.10MB , pdfMontaažijuhend PV SurgeController PV-T2 , 0.58MB , pdfSelle toote kohta pole tellimisvorme saadaval
