- Toote kirjeldus
-
Toote kirjeldusKõrguse reguleerimisega ja lahtisidestatavad ümara kujuga kassetid sobivad seadmete paigaldamiseks põranda tasapinda põrandaspaigaldus süvistuskarpides UGD-3. Teostusviisist sõltuvalt sobivad need kuivalt, niiskelt või märjalt hooldatavatele põrandatale. Kassett toetub süvistuskarbi ülaraamile kinnitatud nurgikule, mille abil saab kassetti reguleerida ka põrandakatte ülaserva suhtes. Kinnitusnurgiku abil on kassett vahelaest lahti sidestatud. Süvistuskarbil peab olema vastav paigaldusava ja ta vajab seetõttu vastava paigaldusavaga montaažikaant. Kassetid on valmistatud roostevaba terasest või messingist. Kõik kassetid on võimalike liikluskoormuste turvaliseks vastuvõtmiseks varustatud 4 mm paksuse terasplekist kaanega. Kassette on olemas erineva paksusega 20 ja 25 mm põrandakatetele.

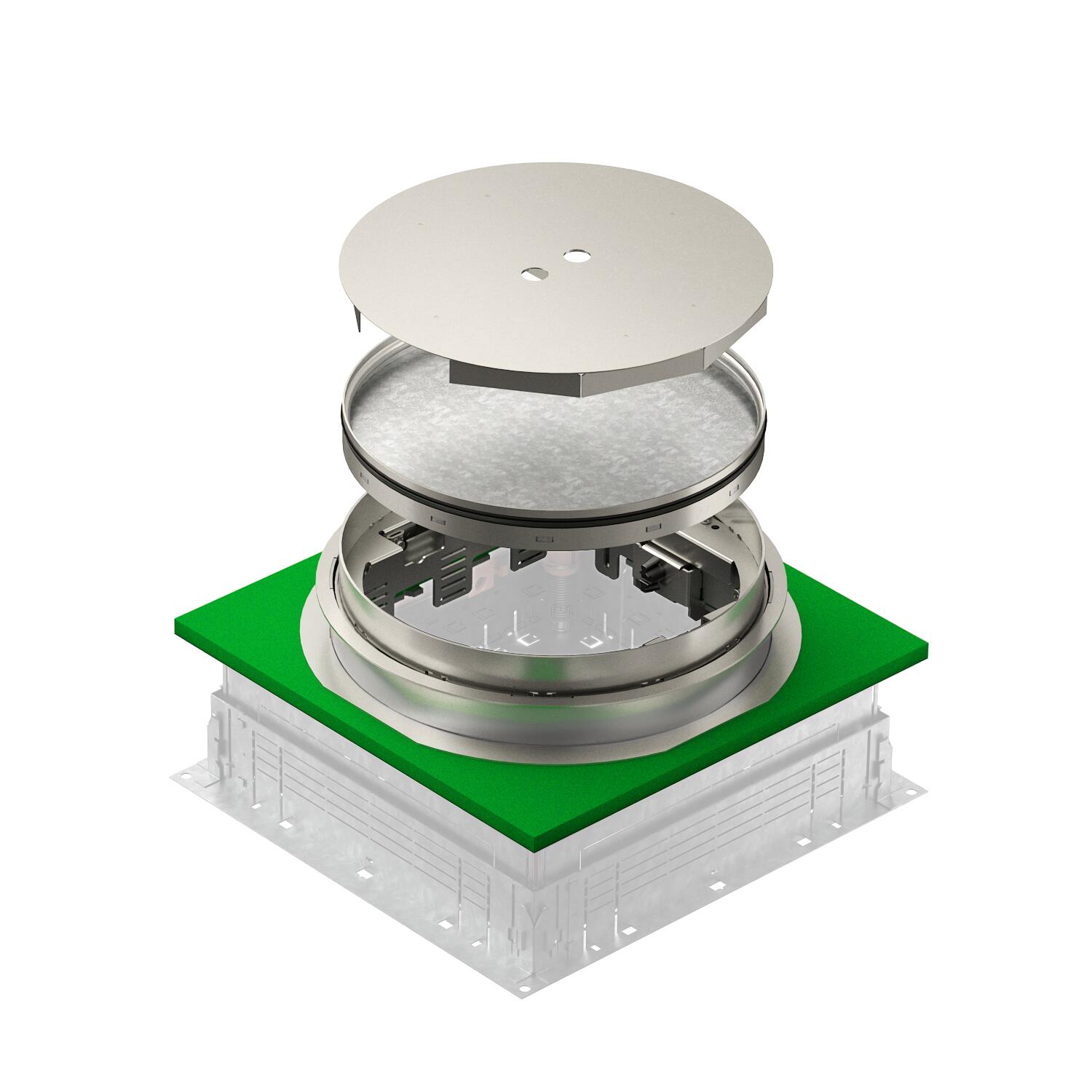

Height-adjustable cassette with blanking cover. The delivery includes a screed protection lid made from aluminium (can be sanded), a matching mounting lid for fixing the cassette tube body and an ISO apron for the decoupling of the underfloor connection socket.
-
- Tehnilised andmed
-
Tehnilised andmed

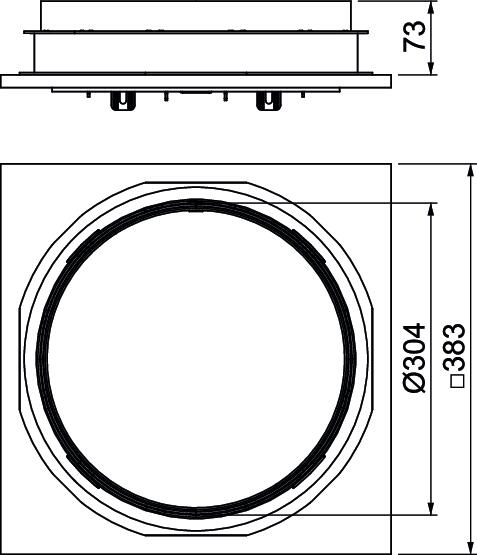

Heakskiidud VDE Juhtmeväljaviigu teostus Juhtmete väljaviik puudub Kaitseaste (IP) kasutamata olekus IP44 Kaitseaste (IP) kasutuses olekus IP00 Kaitsemäär IK-kood IK10. Kõrgus 85 mm Lahtisidestatav jah Materjal Roostevaba teras 1.4301 Max joondusvahemik 113 mm Max tasanduskihi kõrgus 113 mm Min joondusvahemik 73 mm Min põrandakõrgus 140 mm Min tasanduskihi kõrgus 73 mm Mõõde Ø304x85 Mudel ümar Nimisuurus põrandakarpidele R9 Paigaldamissügavus 140 mm Paigaldussüsteemi tüüp UT4 Põhjahooldus märg Põrandakatte paksus 25 mm Sobib õõnespõrandasse paigaldamiseks ei Sobib topeltpõrandasse paigaldamiseks ei Standard EN 50085-2-2 Tugev teostus ei Vertikaalne koormus, suur pind kuni 5 000 N Vertikaalne koormus, väike pind kuni 3 000 N Võimalik kinnitada seadmekarpe ei - Kõik tüübid
- Allalaadimised
-
Tooteleht TRKRN 9 VS 250 / 7409495 , 0.25MB , pdfMontaažijuhend Terrazzo kassett ümar , 3.55MB , pdf
