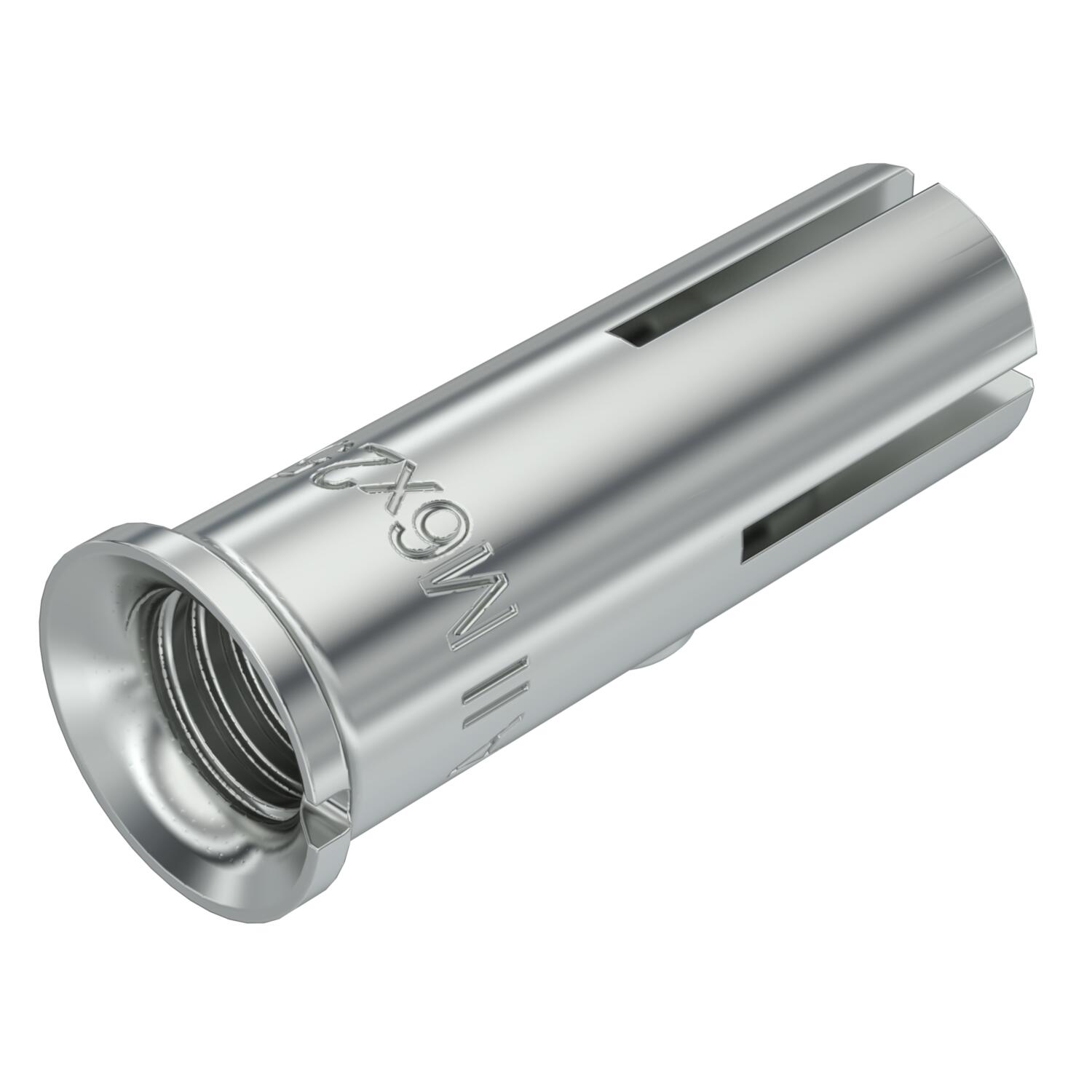

Sisselöödav ankur mitmekordseks kinnitamiseks G 25 | M6 | 1
morepic-1 morepic-2

Sisselöödav ankur mitmekordseks kinnitamiseks G

Artikli nr. 3492200 | EAN 4012197507046

Toote kirjeldus
Toote kirjeldus
Sisselöödav ankur mitmekordseks kinnitamiseks, sisekeermega terasversioonis, näiteks kaablikandurite süsteemide, konsoolide, teraskonstruktsioonide jms ankurdamiseks tervesse betooni sise- ja välistingimustes. Lüüakse sisse vasaraga. Valtsitud servaga saab vältida kinnikiilumist puuravasse. Ei roosteta ja on väga korrosioonikindel. Ankurdushülss pinguldub vastu puurava seina, kui seespoolset tihvti töödeldakse, näiteks käsi-paigaldusvahendiga EHS M. Tulekaitse osas testitud, tulepüsivusklass R 120 vastavalt Euroopa tehnilisele tunnustusele ETA-07/0135 betooni puhul.
  • Communautés Européennes, EÜ vastavusdeklaratsioon vastavalt EÜ direktiividele
Tehnilised andmed

Tehnilised andmed

Isepuuriv ei
Keere M6
Keerme tüüp meetriline
Kinnitusrakis muu
Load on olemas jah
Lubatav koormusvahemik tõmbetsoonis 1
Materjal Teras
Max kruvimissügavus 14 mm
Meeterkeere 6
Min kruvimissügavus 6 mm
Mõõde M6x25
Mudel Sisselöök
Pinnakate galvaaniliselt tsingitud
Puuraugu min läbimõõt 8 mm
Puuravade sügavus 25 mm
Sobiv ehitusmaterjal Betoon, Looduskivi
Tüübli ja ankru paigaldusviis Eelpaigaldus
Värv tsink

Mõõtmed

Mõõt L 25 mm
Pikkus 25 mm
Kõik tüübid

Kõik tüübid

Tüüp Pikkus Keere Lubatav koormusvahemik tõmbetsoonis Artikli nr. Kogus kl. VKE
EA II M 6x25 25 mm M6 1 3492200
100 Tükki
EA II M 8x25 25 mm M8 1,4 3492206
100 Tükki
EA II M 8x30 30 mm M8 2 3492208
100 Tükki
EA II M 10x25 25 mm M10 1,9 3492214
50 Tükki
EA II M 10x30 30 mm M10 2 3492216
50 Tükki
EA II M 10x40 40 mm M10 3 3492218
50 Tükki
EA II M 12x25 25 mm M12 1,9 3492224
50 Tükki
EA II M 12x50 50 mm M12 4,3 3492230
50 Tükki
EA II M 8x40 A4 40 mm M8 2 3492240
50 Tükki
EA II M 10x40 A4 40 mm M10 3 3492244
50 Tükki
EA II M 12x50 A4 50 mm M12 4,3 3492248
50 Tükki
Tarvik

Paigalduse tarvikud

Rohkem Tüüp Artikli nr. Kogus kl. VKE
Paigaldustööriist löökankrule Paigaldustööriist löökankrule EHS M6x25/30Plus 3492940
1 Tükki
Allalaadimised

Laadi alla

EÜ vastavusdeklaratsioon EA II M 6x25 / 3492200 , 0.11MB , pdf
Laadi alla
Laadi alla

European Technical Assessments Drop-in anchor EA II , 1.47MB , pdf
Laadi alla
