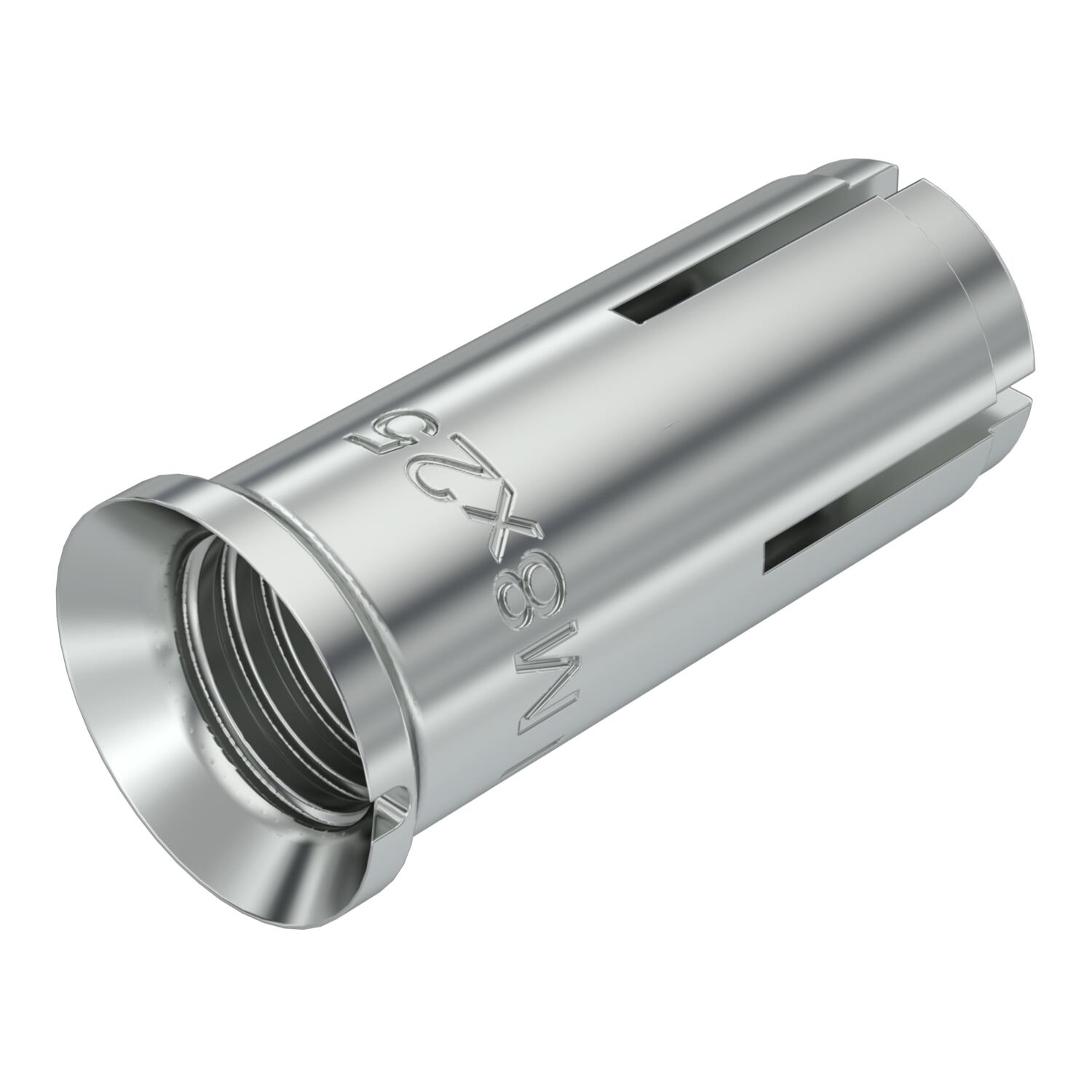

Sisselöödav ankur mitme punktiga kinnitamiseks G 25 | M8 | 1,4

Sisselöödav ankur mitme punktiga kinnitamiseks G

Artikli nr. 3492206 | EAN 4012197507053

Artikli nr. / Tüüp

Pikkus

Keere

Lubatav koormusvahemik tõmbetsoonis

Toote kirjeldus

Toote kirjeldus

Sisselöödav ankur mitmekordseks kinnitamiseks, sisekeermega terasversioonis, näiteks kaablikandurite süsteemide, konsoolide, teraskonstruktsioonide jms ankurdamiseks tervesse betooni sise- ja välistingimustes. Lüüakse sisse vasaraga. Valtsitud servaga saab vältida kinnikiilumist puuravasse. Ei roosteta ja on väga korrosioonikindel. Ankurdushülss pinguldub vastu puurava seina, kui seespoolset tihvti töödeldakse, näiteks käsi-paigaldusvahendiga EHS M. Tulekaitse osas testitud, tulepüsivusklass R 120 vastavalt Euroopa tehnilisele tunnustusele ETA-07/0135 betooni puhul.

Tehnilised andmed

Tehnilised andmed

Isepuuriv	ei
Keere	M8
Keerme tüüp	meetriline
Kinnitusrakis	muu
Load on olemas	jah
Lubatav koormusvahemik tõmbetsoonis	1,4
Materjal	Teras
Max kruvimissügavus	14 mm
Meeterkeere	8
Min kruvimissügavus	6 mm

Mõõde	M8x25
Mudel	Sisselöök
Pinnakate	galvaaniliselt tsingitud
Puuraugu min läbimõõt	10 mm
Puuravade sügavus	25 mm
ROHS vastavus	jah
Sobiv ehitusmaterjal	Betoon, Looduskivi
Tüübli ja ankru paigaldusviis	Eelpaigaldus
Värv	tsink

Mõõtmed

Mõõt L	25 mm

Pikkus	25 mm

Kõik tüübid

Kõik tüübid

Tüüp	Pikkus	Keere	Lubatav koormusvahemik tõmbetsoonis	Artikli nr.	Kogus	kl. VKE
EA II M 6x25	25 mm	M6	1	3492200	Tükki	100 Tükki
EA II M 8x25	25 mm	M8	1,4	3492206	Tükki	100 Tükki
EA II M 8x30	30 mm	M8	2	3492208	Tükki	100 Tükki
EA II M 10x25	25 mm	M10	1,9	3492214	Tükki	50 Tükki
EA II M 10x30	30 mm	M10	2	3492216	Tükki	50 Tükki
EA II M 10x40	40 mm	M10	3	3492218	Tükki	50 Tükki
EA II M 12x25	25 mm	M12	1,9	3492224	Tükki	50 Tükki
EA II M 12x50	50 mm	M12	4,3	3492230	Tükki	50 Tükki
EA II M 8x40 A4	40 mm	M8	2	3492240	Tükki	50 Tükki
EA II M 10x40 A4	40 mm	M10	3	3492244	Tükki	50 Tükki
EA II M 12x50 A4	50 mm	M12	4,3	3492248	Tükki	50 Tükki
