Tugevdatud kaabliredel WKLG 110 FT 6000 | 500 | 2 | ei
morepic-1 morepic-2 video-1 video-2

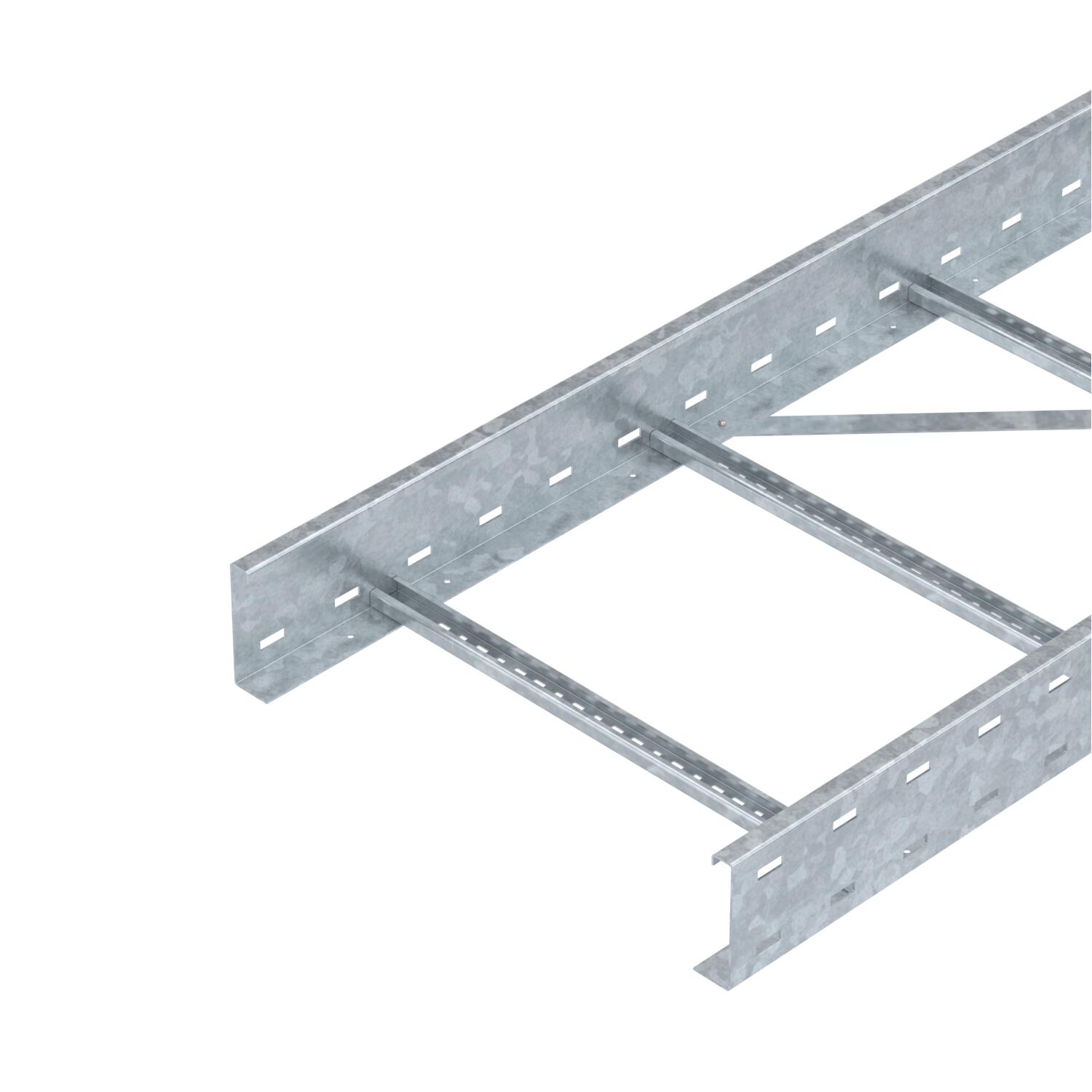

Tugevdatud kaabliredel WKLG 110 FT

Artikli nr. 6311071 | EAN 4012196883516

6000 mm
2 mm
ei
Toote kirjeldus
Toote kirjeldus
Perforeeritud küljetalaga ja 110 mm -kõrgusega tugevdatud kaabliredel. Kaablite kinnitamine U-klambriga 2056.


Magnetiline varjestussummutus ilma kaaneta 10 dB, kaanega 15 dB.

Pikiühendus WRVL 110 tuleb eraldi tellida.

  • Magnetiline varjestussummutus
  • Underwriters Laboratories Inc., USA & Kanada
  • Communautés Européennes, EÜ vastavusdeklaratsioon vastavalt EÜ direktiividele
  • UKCA vastavusdeklaratsioon
  • Tugevdatud kaabliredel, küljekõrgus 110 mm
  • Toote keskkonnadeklaratsioon (EPD)
  • CO₂ jalajälg (PCF)
Tehnilised andmed

Tehnilised andmed

Kasulik ristlõige 47100 mm²
Kasulik ristlõige 471 cm²
Külgprofiili teostus Profiil (avatud)
Külje perforatsioon jah
Materjal Teras
Mõõde 110x500x6000
Mõõtmed 110 x 500
Pika sildega teostus jah
Pinnakate Kuumtsingitud kastmismeetodil
Pulga kinnitus täisneeditud
Pulkade teostus Perforeeritud profiil
Roostevaba teras, peitsitud ei
Tala paksus 2 mm
Toimetagamine ei
Värv tsink

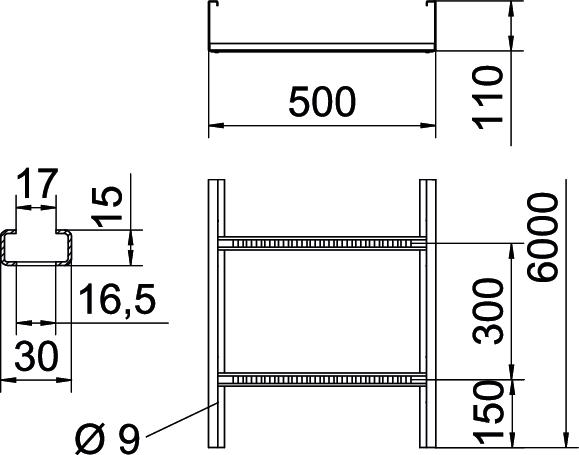

Mõõtmed

Haruprao suurus 17,00
Kõrgus 110 mm
Laius 500 mm
Mõõt B 500 mm
Mõõt L 6000 mm
Pikkus 6000 mm

Koormused

Tugedevaheline kaugus 3,0 m 2,9 kN/m
Tugedevaheline kaugus 3,5 m 2,48 kN/m
Tugedevaheline kaugus 4,0m 2,1 kN/m
Tugedevaheline kaugus 4,5 m 1,78 kN/m
Tugedevaheline kaugus 5,0 m 1,5 kN/m
Tugedevaheline kaugus 6,0 m 1 kN/m
Tugikaugus 7,0 m 0,7 kN/m

CO2 jalajälg (Product Carbon Footprint)

CO2 jalajälg (GWP) hällist väravani 14,6128 kg CO2e / 1 Meeter
CO₂ Footprint (GWP) 14,6128 kg CO₂e
Declared Unit (LCA) Metres
Declared Unit Quantity (LCA) 1
Determination date of CO2 value 2025-05-14T00:00:00.000+0200

Tehnilised andmed

Tugevdatud kaabliredeli WKLG 110 koormusdiagramm.

Tugevdatud kaabliredeli WKLG 110 koormusdiagramm.
Kõik tüübid

Kõik tüübid

Tüüp Pikkus Laius Tala paksus Toimetagamine Artikli nr. Kogus kl. VKE
WKLG 1120 FT 6000 mm 200 mm 2 mm ei 6311059
6 m
WKLG 1130 FT 6000 mm 300 mm 2 mm ei 6311063
6 m
WKLG 1140 FT 6000 mm 400 mm 2 mm ei 6311067
6 m
WKLG 1150 FT 6000 mm 500 mm 2 mm ei 6311071
6 m
WKLG 1160 FT 6000 mm 600 mm 2 mm ei 6311075
6 m
Tarvik

Süsteemi tarvikud

Rohkem Tüüp Artikli nr. Kogus kl. VKE
Kaas pöördfiksaatoriga DD Kaas pöördfiksaatoriga DD WDRL 1116 50 DD 6227612
3 m
Jätk FT Jätk FT WRVL 110 FT 6091180
2 Tükki
Kaitsekate Kaitsekate SKHW 110 OR 6310398
20 Paar
Liigendjätk FT Liigendjätk FT WRGV 110 FT 6091334
2 Tükki
Eraldusriiul 85 DD Eraldusriiul 85 DD TSG 85 DD 6062331
3 m
90° poogen 110 FT 90° poogen 110 FT WLB 90 115 FT 6312462
1 Tükki
T-hargmik 110 FT T-hargmik 110 FT WLT 1150 FT 6312756
1 Tükki
Risthargmik 110 FT Risthargmik 110 FT WLK 1150 FT 6312969
1 Tükki
