Märkus: seda toodet enam ei toodeta.
Uue toote leiate siit: 1186089 / U-klamber, H-jalaga, 1-ne, metallist surveplaadiga, FT
- Toote kirjeldus
-
Toote kirjeldus
Sobib kõikidele 16–17 mm laiuse avaga C-profiillattidele.
Kastmismeetodial kuumtsingitud terasest klamber, polt ja surveplaat.
Tellimisel keevitatavate ja/või lukustusmutritega variant raskendatud oludes kasutamiseks ja raputuskindluse tagamiseks!
- Tehnilised andmed
-
Tehnilised andmed
1 kaablile H 130 mm 1 kaablile L 56 halogeenita ei Kaablite/torude arv 1 Koormusvahemiku D max 90 mm Koormusvahemiku D min 82 mm Lattidele prao max laiusega (intervalliga) 17 mm Lattidele prao min laiusega (intervalliga) 16 mm Lisa materjal Teras Lisa pealispind kuumtsingitud kastmismeetodil Löögikindel ei Materjal Teras Max Kinnituse pöördemoment 5 Nm Metallvanniga jah Mõõde 82-90mm Paigaldusviis Profiillatt Pinnakate Kuumtsingitud kastmismeetodil plaadi materjal Teras Plastvanniga ei Vastasplaadiga ei Mõõtmed

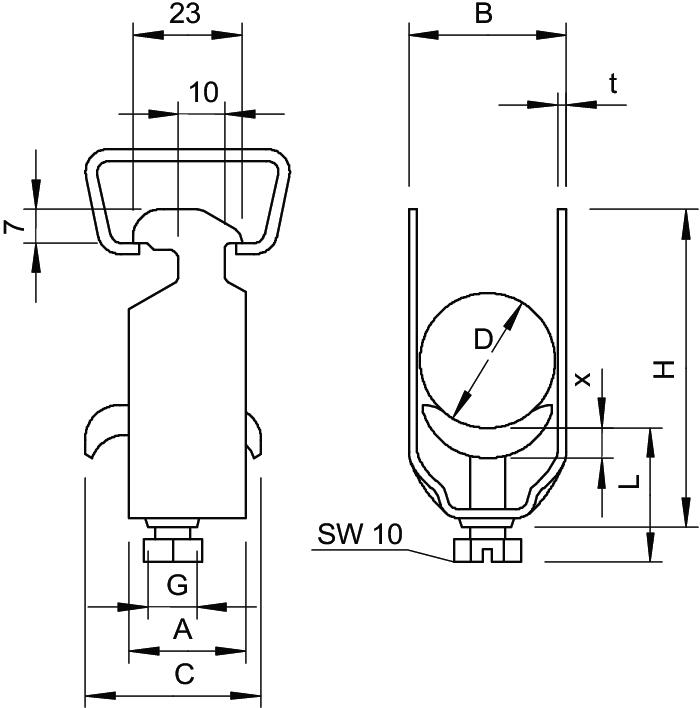

Mõõt A 25 mm Mõõt B 97 mm Mõõt C 40 mm Mõõt G (mm) M8 Mõõt H 130 mm Mõõt L 56 mm Mõõt t 3 mm Mõõt x 5 mm - Kõik tüübid
-
Kõik tüübid
- Allalaadimised
-
Tooteleht 2056 M 90 FT / 1156152 , 0.14MB , pdfKataloog Fastening materials , 19.78MB , pdfVastavusdeklaratsioon 2056 M 90 FT / 1156152 , 0.16MB , pdfREACH Vastavusdeklaratsioon 2056 M 90 FT / 1156152 , 0.12MB , pdfRoHS Vastavusdeklaratsioon 2056 M 90 FT / 1156152 , 0.12MB , pdf
