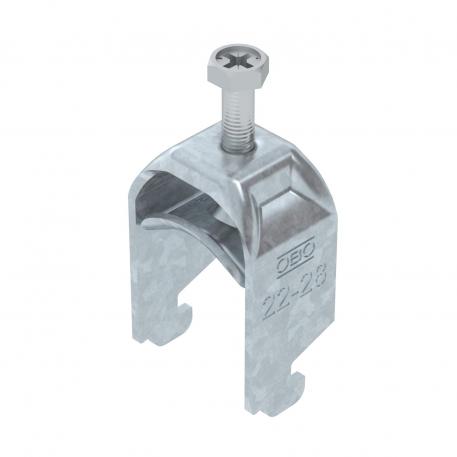

U-klamber, N-jalaga, 1-ne, metallist surveplaadiga, FT 22 | 28 | 3

U-klamber, N-jalaga, 1-ne, metallist surveplaadiga, FT

Artikli nr. 1187020 | EAN 4012196852451

Artikli nr. / Tüüp

Koormusvahemiku D min

Koormusvahemiku D max

Max Kinnituse pöördemoment

Toote kirjeldus

Toote kirjeldus

U-klamber N-jalaga, metallist surveplaadiga, millel on kaablikaitsena ümardatud servad. Üksikkaabli vertikaalseks ja horisontaalseks paigaldamiseks C-profiillati külge. Avale laiusega 11 - 12 mm Universaalne, ühekäigulise keermega kuuskantpeapolt, võtmelaiusega 10mm, samuti lapik- ja ristpea kruvikeerajale. Sobib paigaldamiseks nii sise- kui ka välistingimustes. Soovitatav on kasutada vastasplaati.

Tehnilised andmed

Tehnilised andmed

Ava laius	10 mm
CO2 jalajälg (GWP) hällist väravani	0,1425 kg CO2e / 1 Tükk
halogeenita	jah
Kaablite/torude arv	1
Keere	M6
Koormusvahemiku D max	28 mm
Koormusvahemiku D min	22 mm
Kõrgus	52 mm
Laius	33 mm
Lattidele prao max laiusega (intervalliga)	12 mm
Lattidele prao min laiusega (intervalliga)	11 mm
Lisa materjal	Teras
Lisa pealispind	kuumtsingitud kastmismeetodil
Materjal	Teras
Max Kinnituse pöördemoment	3 Nm
Metallvanniga	jah
Mõõde	22-28mm

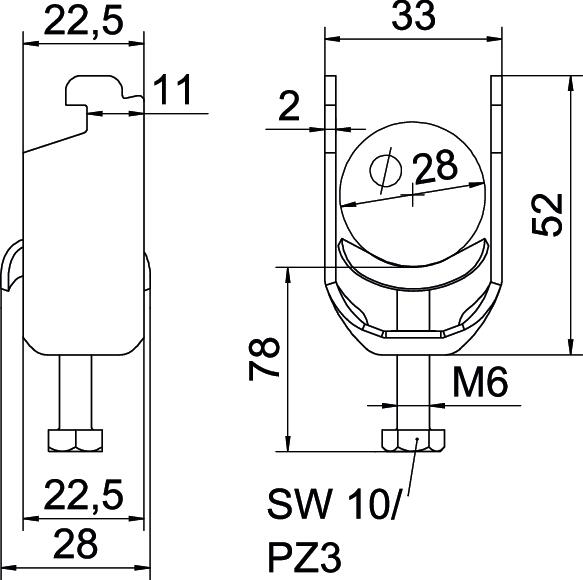

Mõõt A	22,5 mm
Mõõt B	33 mm
Mõõt C	28 mm
Mõõt G (mm)	M6
Mõõt H	52 mm
Mõõt L	34 mm
Mõõt t	2 mm
Paigaldusviis	Profiillatt
Pikkus	22,5 mm
Pinnakate	Kuumtsingitud kastmismeetodil
plaadi materjal	Teras
Pleki paksus	2 mm
Torudele max läbimõõduga	28 mm
Torudele min läbimõõduga	22 mm
Välismõõtete pikkus	28 mm
Vastasplaadiga	ei

Kõik tüübid

Kõik tüübid

Tüüp	Koormusvahemiku D min	Koormusvahemiku D max	Max Kinnituse pöördemoment	Artikli nr.	Kogus	kl. VKE
BS-N1-M-12 FT	8 mm	12 mm	3 Nm	1187002	Tükki	100 Tükki
BS-N1-M-16 FT	12 mm	16 mm	3 Nm	1187008	Tükki	100 Tükki
BS-N1-M-22 FT	16 mm	22 mm	3 Nm	1187014	Tükki	100 Tükki
BS-N1-M-28 FT	22 mm	28 mm	3 Nm	1187020	Tükki	100 Tükki
BS-N1-M-34 FT	28 mm	34 mm	3 Nm	1187026	Tükki	100 Tükki
BS-N1-M-40 FT	34 mm	40 mm	3 Nm	1187032	Tükki	100 Tükki
BS-N1-M-46 FT	40 mm	46 mm	5 Nm	1187038	Tükki	100 Tükki
BS-N1-M-52 FT	46 mm	52 mm	5 Nm	1187044	Tükki	100 Tükki
BS-N1-M-58 FT	52 mm	58 mm	5 Nm	1187050	Tükki	100 Tükki
BS-N1-M-64 FT	58 mm	64 mm	5 Nm	1187056	Tükki	50 Tükki
BS-N1-M-70 FT	64 mm	70 mm	5 Nm	1187062	Tükki	50 Tükki
