U-klamber, N-jalaga, 1-ne, metallist surveplaadiga, FT 40 | 46 | 5

U-klamber, N-jalaga, 1-ne, metallist surveplaadiga, FT

Artikli nr. 1187038 | EAN 4012196852536

Artikli nr. / Tüüp

Koormusvahemiku D min

Koormusvahemiku D max

Max Kinnituse pöördemoment

Toote kirjeldus

Toote kirjeldus

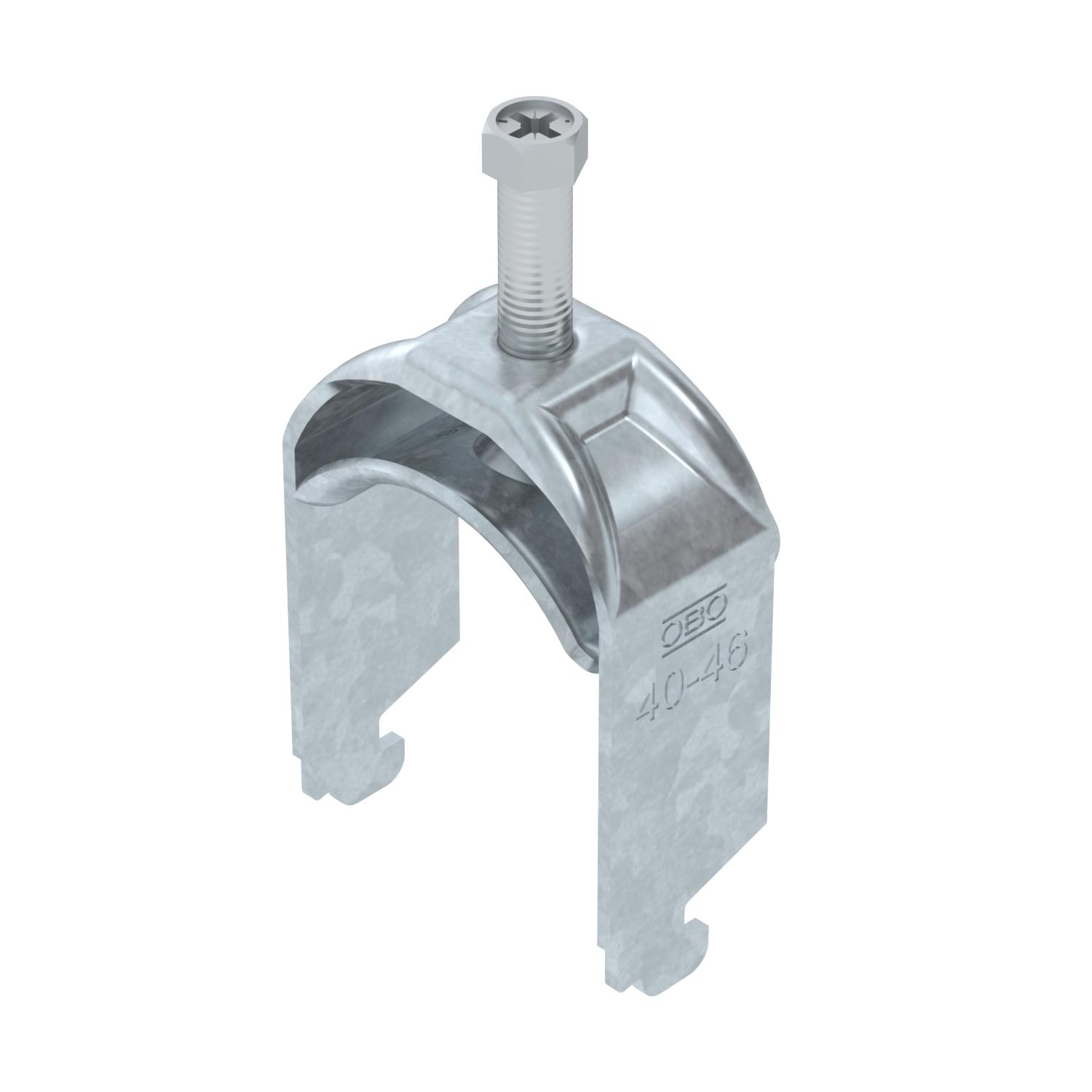

U-klamber N-jalaga, metallist surveplaadiga, millel on kaablikaitsena ümardatud servad. Üksikkaabli vertikaalseks ja horisontaalseks paigaldamiseks C-profiillati külge. Avale laiusega 11 - 12 mm Universaalne, ühekäigulise keermega kuuskantpeapolt, võtmelaiusega 10mm, samuti lapik- ja ristpea kruvikeerajale. Sobib paigaldamiseks nii sise- kui ka välistingimustes. Soovitatav on kasutada vastasplaati.

Tehnilised andmed

Tehnilised andmed

Ava laius	10 mm
halogeenita	jah
Kaablite/torude arv	1
Keere	M8
Koormusvahemiku D max	46 mm
Koormusvahemiku D min	40 mm
Lattidele prao max laiusega (intervalliga)	12 mm
Lattidele prao min laiusega (intervalliga)	11 mm
Lisa materjal	Teras
Lisa pealispind	kuumtsingitud kastmismeetodil
Materjal	Teras
Max Kinnituse pöördemoment	5 Nm

Metallvanniga	jah
Mõõde	40-46mm
Paigaldusviis	Profiillatt
Pinnakate	Kuumtsingitud kastmismeetodil
plaadi materjal	Teras
Pleki paksus	2 mm
ROHS vastavus	jah
Tooteseeria	2056 / 2058
Torudele max läbimõõduga	46 mm
Torudele min läbimõõduga	40 mm
Välismõõtete pikkus	33 mm
Vastasplaadiga	ei

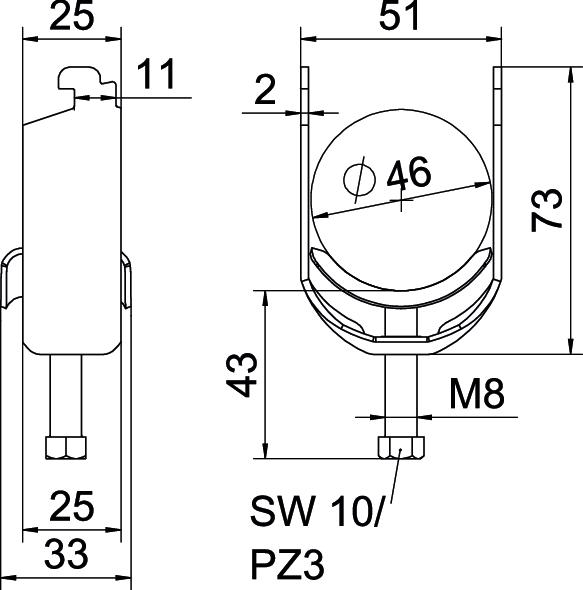

Mõõtmed

Kõrgus	73 mm
Laius	51 mm
Mõõt A	25 mm
Mõõt B	51 mm
Mõõt C	33 mm

Mõõt G (mm)	M8
Mõõt H	73 mm
Mõõt L	43 mm
Mõõt t	2 mm
Pikkus	25 mm

CO2 jalajälg (Product Carbon Footprint)

CO2 jalajälg (GWP) hällist väravani	0,236 kg CO2e / 1 Tükk
CO₂ Footprint (GWP)	0,236 kg CO₂e
Declared Unit (LCA)	Units

Declared Unit Quantity (LCA)	1
Determination date of CO2 value	2025-05-14T00:00:00.000+0200

Kõik tüübid

Kõik tüübid

Tüüp	Koormusvahemiku D min	Koormusvahemiku D max	Max Kinnituse pöördemoment	Artikli nr.	Kogus	kl. VKE
BS-N1-M-12 FT	8 mm	12 mm	3 Nm	1187002	Tükki	100 Tükki
BS-N1-M-16 FT	12 mm	16 mm	3 Nm	1187008	Tükki	100 Tükki
BS-N1-M-22 FT	16 mm	22 mm	3 Nm	1187014	Tükki	100 Tükki
BS-N1-M-28 FT	22 mm	28 mm	3 Nm	1187020	Tükki	100 Tükki
BS-N1-M-34 FT	28 mm	34 mm	3 Nm	1187026	Tükki	100 Tükki
BS-N1-M-40 FT	34 mm	40 mm	3 Nm	1187032	Tükki	100 Tükki
BS-N1-M-46 FT	40 mm	46 mm	5 Nm	1187038	Tükki	100 Tükki
BS-N1-M-52 FT	46 mm	52 mm	5 Nm	1187044	Tükki	100 Tükki
BS-N1-M-58 FT	52 mm	58 mm	5 Nm	1187050	Tükki	100 Tükki
BS-N1-M-64 FT	58 mm	64 mm	5 Nm	1187056	Tükki	50 Tükki
BS-N1-M-70 FT	64 mm	70 mm	5 Nm	1187062	Tükki	50 Tükki
