Kaabliredel LCIS 60, 6 m C30 A4 6000 | 400 | 1,5 | ei

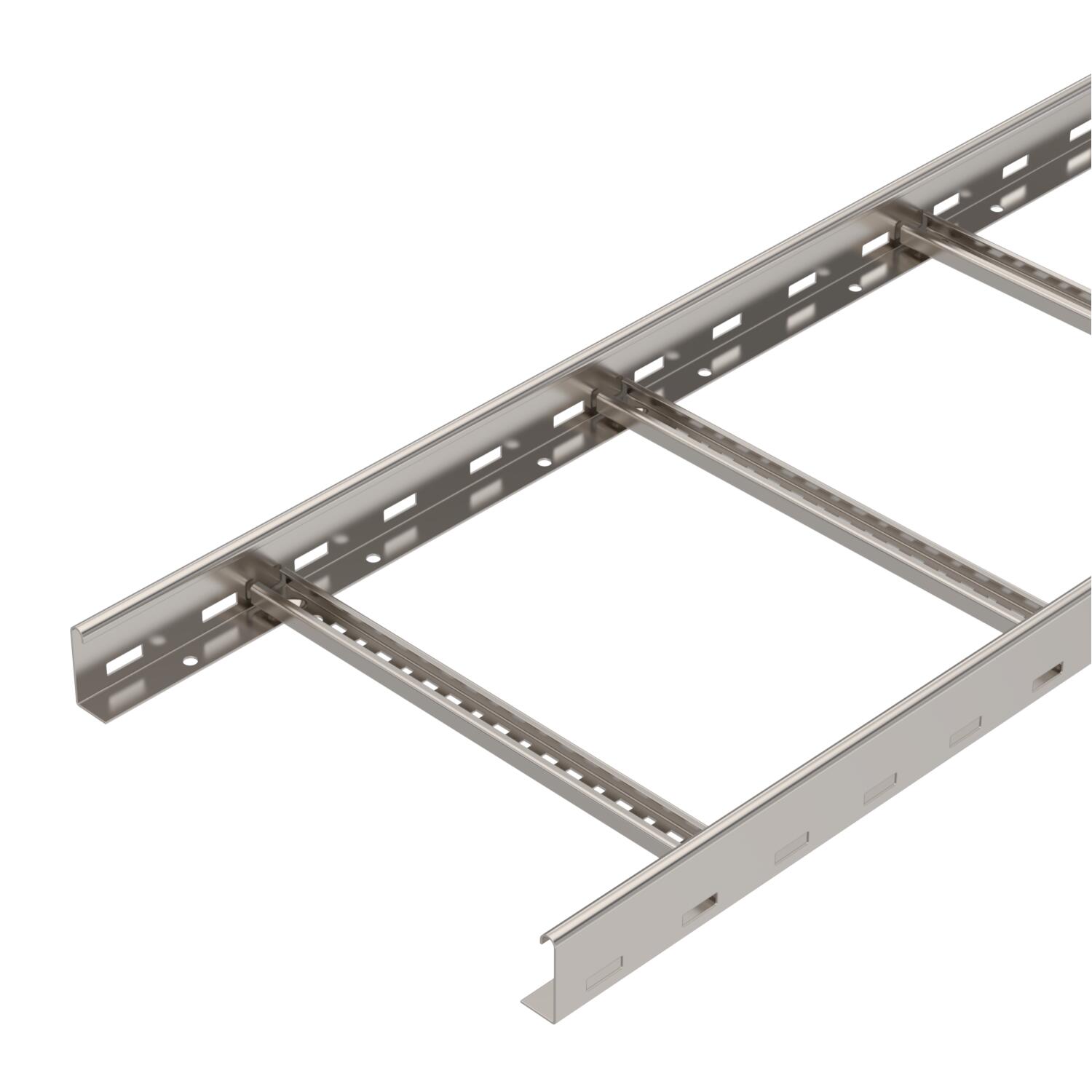

Kaabliredel LCIS 60, 6 m C30 A4

Artikli nr. 6207206 | EAN 4012196431984

Artikli nr. / Tüüp

Pikkus	6000 mm

Laius

Tala paksus	1,5 mm

Toimetagamine	ei

Toote kirjeldus

Toote kirjeldus

Keevitatud, ülespoole avatud C-profiilist pulkadega kaabliredel küljekõrgusega 60 mm. Sissepööratud servadega küljetala tugevduseks ja servakaitseks. Kinnitus kandurile tehakse fiksaatoriga LKS 40. Pulkade avalaius on 16,5 mm, sobiv U-klamber on tüüp BS-H....
Magnetiline varjestussummutus ilma kaaneta 10 dB, kaanega 15 dB.

Tehnilised andmed

Tehnilised andmed

Kasulik ristlõige	16000 mm²
Kasulik ristlõige	160 cm²
Külgprofiili teostus	lame profiil
Külje perforatsioon	jah
Materjal	roostevaba teras 1.4571
Mõõde	60x400x6000
Pika sildega teostus	ei
Pinnakate	hele, järeltöödeldud

Pulga kinnitus	keevitatud
Pulkade teostus	Perforeeritud profiil
Pulkade vahekaugus	300 mm
Roostevaba teras, peitsitud	jah
Tala paksus	1,5 mm
Toimetagamine	ei
Värv	roostevaba teras

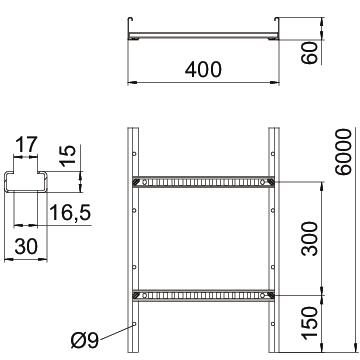

Mõõtmed

Haruprao suurus	16,50
Kõrgus	60 mm
Laius	400 mm

Mõõt B	400 mm
Pikkus	6000 mm

Koormused

Tugedevaheline kaugus 1,5 m	3,3 kN/m
Tugedevaheline kaugus 2,0 m	2 kN/m
Tugedevaheline kaugus 2,5 m	1,3 kN/m
Tugedevaheline kaugus 3,0 m	1 kN/m

Tugedevaheline kaugus 3,5 m	0,78 kN/m
Tugedevaheline kaugus 4,0m	0,4 kN/m
Tugedevaheline kaugus 4,5 m	0,3 kN/m
Tugedevaheline kaugus 5,0 m	0,2 kN/m

CO2 jalajälg (Product Carbon Footprint)

CO2 jalajälg (GWP) hällist väravani	15,8382 kg CO2e / 1 Meeter
CO₂ Footprint (GWP)	15,8382 kg CO₂e
Declared Unit (LCA)	Metres

Declared Unit Quantity (LCA)	1
Determination date of CO2 value	2025-05-14T00:00:00.000+0200

Tehnilised andmed

Kaabliredeli LCIS 60 koormusdiagramm

Kõik tüübid

Kõik tüübid

Tüüp	Pikkus	Laius	Tala paksus	Toimetagamine	Artikli nr.	Kogus	kl. VKE
LCIS 620 6 A4	6000 mm	200 mm	1,5 mm	ei	6207202	m	6 m
LCIS 630 6 A4	6000 mm	300 mm	1,5 mm	ei	6207204	m	6 m
LCIS 640 6 A4	6000 mm	400 mm	1,5 mm	ei	6207206	m	6 m
LCIS 650 6 A4	6000 mm	500 mm	1,5 mm	ei	6207208	m	6 m
LCIS 660 6 A4	6000 mm	600 mm	1,5 mm	ei	6207210	m	6 m

Tarvik

Süsteemi tarvikud

Rohkem	Tüüp	Artikli nr.	Kogus	kl. VKE
Kaas pöördfiksaatoriga A4	DRL 400 A4	6052984	m	3 m
Jätk A4	LVG 60 A4	6208835	Tükki	10 Tükki
Nurkühendus 60 A4	LWVG 60 A4	6208891	Tükki	10 Tükki
Liigendjätk A4	LGVG 60 A4	6208932	Tükki	10 Tükki
90°-poogen 60 A4	LB 90 640 R3 A4	6225106	Tükki	1 Tükki

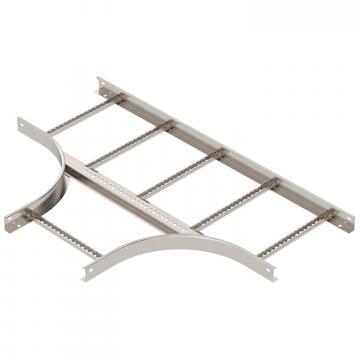

T-hargmik 60 A4	LT 640 R3 A4	6225274	Tükki	1 Tükki
Kaitsekate 60	SKH 60 OR	6222537	Paar	40 Paar
Eraldusriiul 45 A4	TSG 45 A4	6062028	m	3 m
