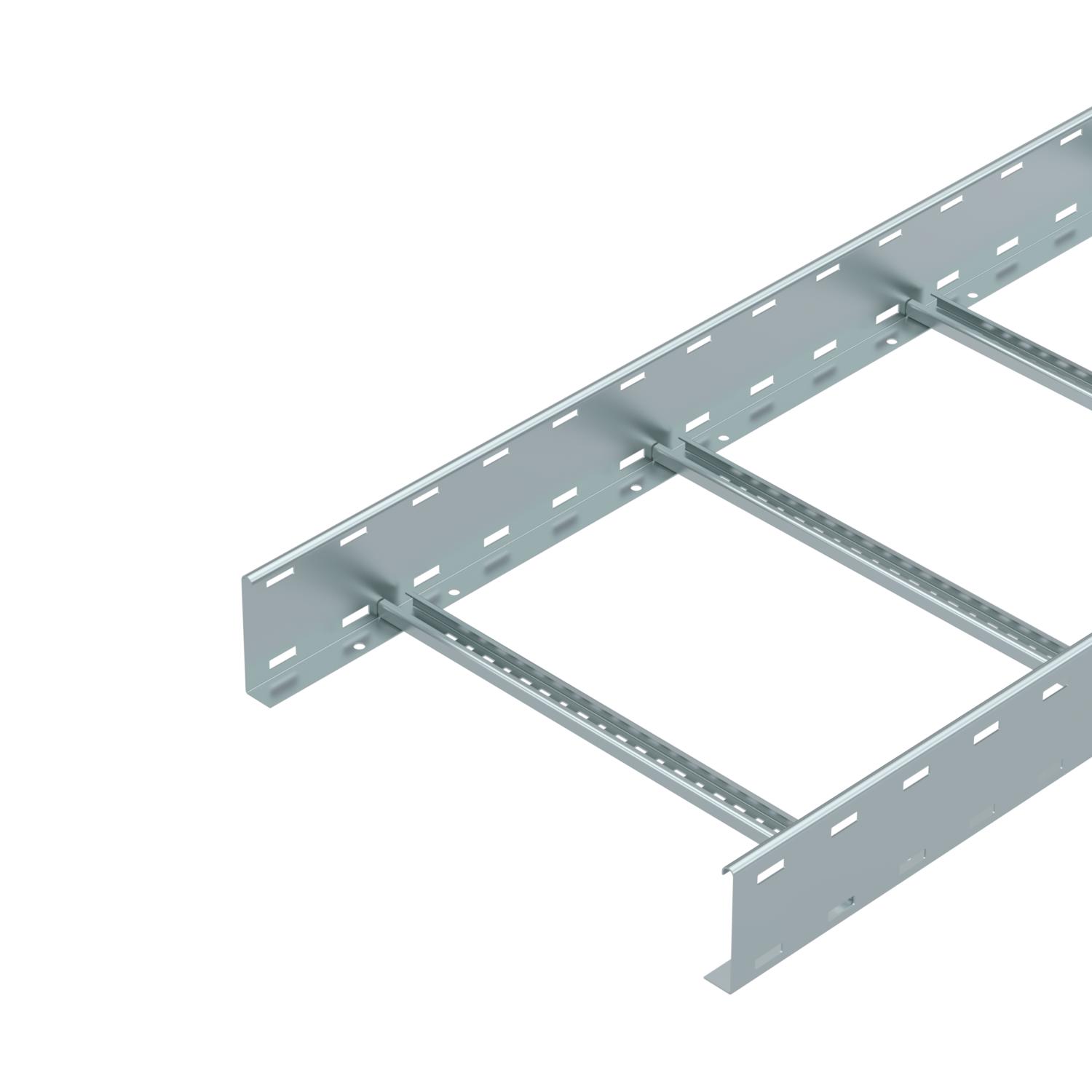

Kaabliredel LG 110, 6 m VS FS 6000 | 500 | 1,5 | ei | Teras | kuumtsingitud lintmeetodil

Kaabliredel LG 110, 6 m VS FS

Artikli nr. 6216451 | EAN 4012195065333

Artikli nr. / Tüüp

Pikkus	6000 mm

Laius

Tala paksus	1,5 mm

Toimetagamine	ei

Materjal	Teras

Pinnakate	kuumtsingitud lintmeetodil

Toote kirjeldus

Toote kirjeldus

Perforeeritud küljetalaga kaabliredel küljekõrgusega 110 mm koos sisseneeditud, ülevalt lahtiste C-profiili pulkadega.
Magnetiline varjestussummutus ilma kaaneta 10 dB, kaanega 15 dB.

Kaabliredel tarnitakse kokkulapituna.

Sobiva 2056 tüüpi U-klambri leiate vertikaalredelisüsteemide jaotisest.

Tehnilised andmed

Tehnilised andmed

Kasulik ristlõige	47500 mm²
Kasulik ristlõige	475 cm²
Külgprofiili teostus	lame profiil
Külje perforatsioon	jah
Materjal	Teras
Mõõde	110x500x6000
Mõõtmed	110x500x6000
Pika sildega teostus	ei

Pinnakate	kuumtsingitud lintmeetodil
Pulga kinnitus	pimeneeditud
Pulkade teostus	Perforeeritud profiil
Pulkade vahekaugus	300 mm
Roostevaba teras, peitsitud	ei
Tala paksus	1,5 mm
Toimetagamine	ei
Värv	tsink

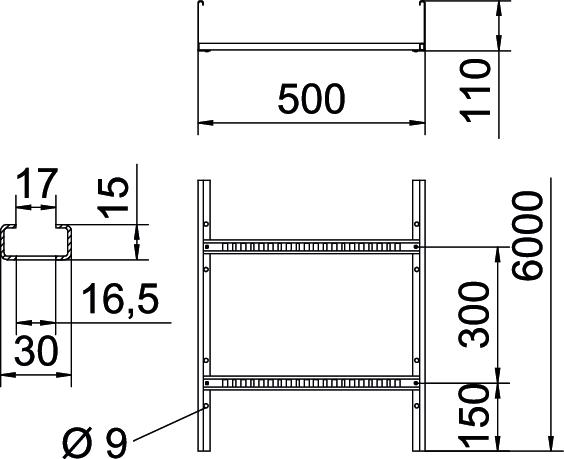

Mõõtmed

Haruprao suurus	16,50
Kõrgus	110 mm
Laius	500 mm

Mõõt B	500 mm
Pikkus	6000 mm

Koormused

Tugedevaheline kaugus 2,0 m	3,1 kN/m
Tugedevaheline kaugus 2,5 m	2 kN/m
Tugedevaheline kaugus 3,0 m	1,4 kN/m
Tugedevaheline kaugus 3,5 m	0,9 kN/m

Tugedevaheline kaugus 4,0m	0,65 kN/m
Tugedevaheline kaugus 4,5 m	0,55 kN/m
Tugedevaheline kaugus 5,0 m	0,5 kN/m
Tugedevaheline kaugus 6,0 m	0,15 kN/m

CO2 jalajälg (Product Carbon Footprint)

CO2 jalajälg (GWP) hällist väravani	10,7229 kg CO2e / 1 Meeter
CO₂ Footprint (GWP)	10,7229 kg CO₂e
Declared Unit (LCA)	Metres

Declared Unit Quantity (LCA)	1
Determination date of CO2 value	2025-05-14T00:00:00.000+0200

Tehnilised andmed

Kaabliredeli (tüüp LG 110 VS) koormusdiagramm

Kõik tüübid

Kõik tüübid

Tüüp	Pikkus	Laius	Tala paksus	Toimetagamine	Materjal	Pinnakate	Artikli nr.	Kogus	kl. VKE
LG 112 VS 6 FS	6000 mm	200 mm	1,5 mm	ei	Teras	kuumtsingitud lintmeetodil	6216442	m	6 m
LG 113 VS 6 FS	6000 mm	300 mm	1,5 mm	ei	Teras	kuumtsingitud lintmeetodil	6216445	m	6 m
LG 114 VS 6 FS	6000 mm	400 mm	1,5 mm	ei	Teras	kuumtsingitud lintmeetodil	6216448	m	6 m
LG 115 VS 6 FS	6000 mm	500 mm	1,5 mm	ei	Teras	kuumtsingitud lintmeetodil	6216451	m	6 m
LG 116 VS 6 FS	6000 mm	600 mm	1,5 mm	ei	Teras	kuumtsingitud lintmeetodil	6216454	m	6 m

Tarvik

Süsteemi tarvikud

Rohkem	Tüüp	Artikli nr.	Kogus	kl. VKE
Kaas pöördriiviga FS	DRL 500 FS	6052509	m	3 m
Jätk FS	LVG 110 FS	6216545	Tükki	10 Tükki
Nurkühendus 110 FS	LWVG 110 FS	6216587	Tükki	10 Tükki
Liigendühendus FS	LGVG 110 FS	6216650	Tükki	10 Tükki
Multifunktsionaalne ühenduselement FS	LMFV 1150 FS	6225756	Tükki	1 Tükki

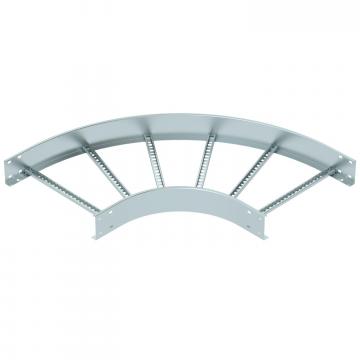

90°-poogen 110 FS	LB 90 1150 R3 FS	6225128	Tükki	1 Tükki

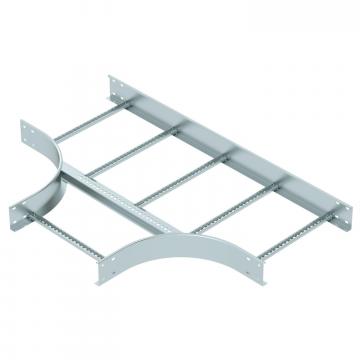

T-hargmik 110 FS	LT 1150 R3 FS	6225296	Tükki	1 Tükki

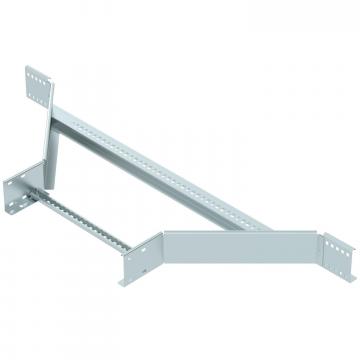

Hargnemisühendus 110 FS	LAA 1150 R3 FS	6225916	Tükki	1 Tükki
Liigendpoogna element 110 FS	LGBE 1150 FS	6225496	Tükki	1 Tükki
Kaitsekate	SKH 110 OR	6222553	Paar	20 Paar
Ühendusdetail FS	LAS 110 FS	6221416	Tükki	10 Tükki
Eraldusriiul 85 FS	TSG 85 FS	6062114	m	3 m
Nurgaplekk FS	LEB 25 FS	6221203	Tükki	1 Tükki
Nurgaplekk FS	LEB 50 FS	6221246	Tükki	1 Tükki
