Kaabliredel LG 110, 6 m VS FT 6000 | 400 | 1,5 | ei | Teras | Kuumtsingitud kastmismeetodil
morepic-1 morepic-2 morepic-3 video-1 video-2

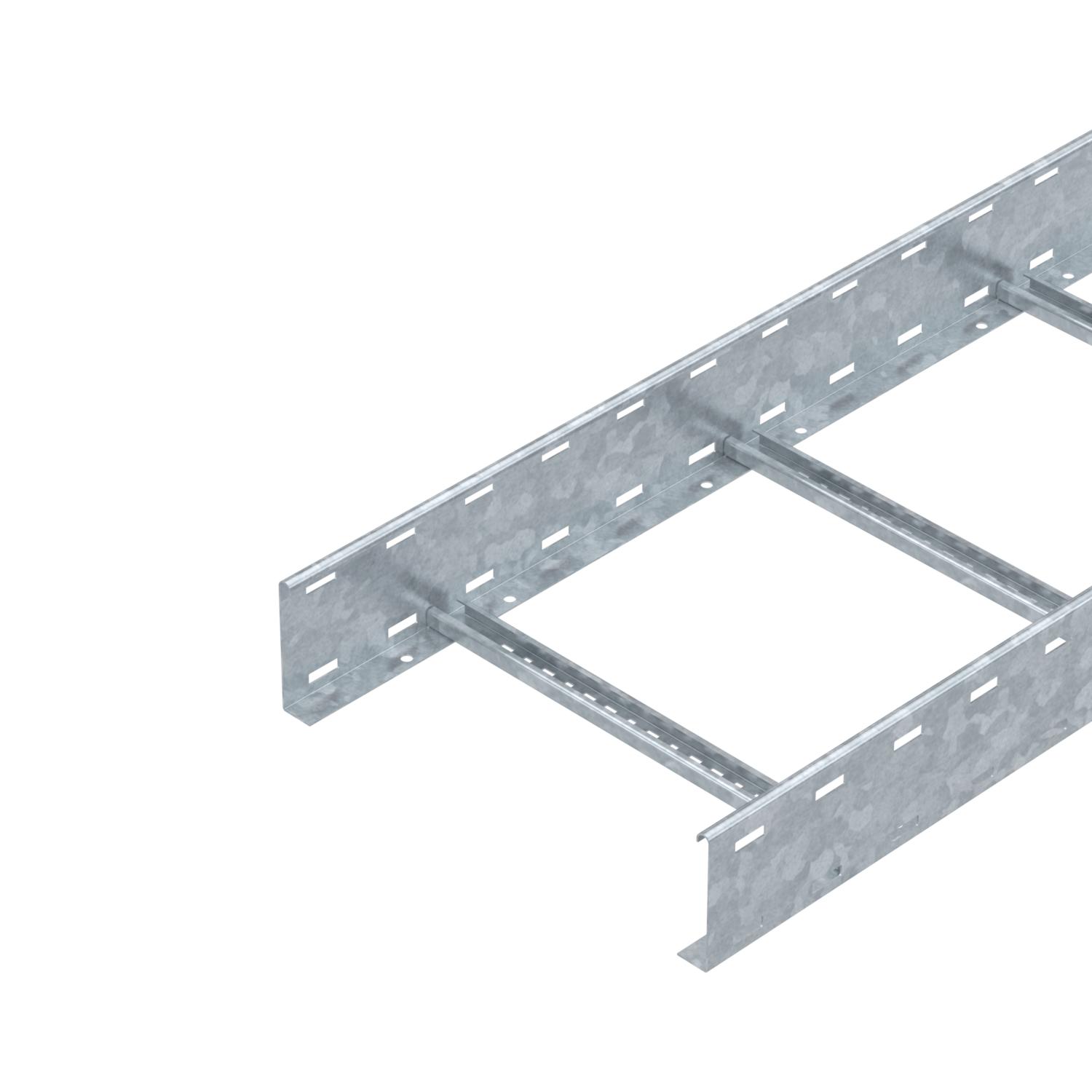

Kaabliredel LG 110, 6 m VS FT

Artikli nr. 6216471 | EAN 4012195065395

6000 mm
1,5 mm
ei
Teras
Kuumtsingitud kastmismeetodil
Toote kirjeldus
Toote kirjeldus
Perforeeritud küljetalaga kaabliredel küljekõrgusega 110 mm koos sisseneeditud, ülevalt lahtiste C-profiili pulkadega.
Magnetiline varjestussummutus ilma kaaneta 10 dB, kaanega 15 dB.

Kaabliredel tarnitakse kokkulapituna.

Sobiva 2056 tüüpi U-klambri leiate vertikaalredelisüsteemide jaotisest.

  • Magnetiline varjestussummutus
  • Communautés Européennes, EÜ vastavusdeklaratsioon vastavalt EÜ direktiividele
  • UKCA vastavusdeklaratsioon
  • Kaabliredel, küljekõrgus 110 mm
  • Toote keskkonnadeklaratsioon (EPD)
  • CO₂ jalajälg (PCF)
Tehnilised andmed

Tehnilised andmed

Kasulik ristlõige 37800 mm²
Kasulik ristlõige 378 cm²
Külgprofiili teostus lame profiil
Külje perforatsioon jah
Materjal Teras
Mõõde 110x400x6000
Mõõtmed 110x400x6000
Pika sildega teostus ei
Pinnakate Kuumtsingitud kastmismeetodil
Pulga kinnitus pimeneeditud
Pulkade teostus Perforeeritud profiil
Pulkade vahekaugus 300 mm
Roostevaba teras, peitsitud ei
Tala paksus 1,5 mm
Toimetagamine ei
Värv tsink

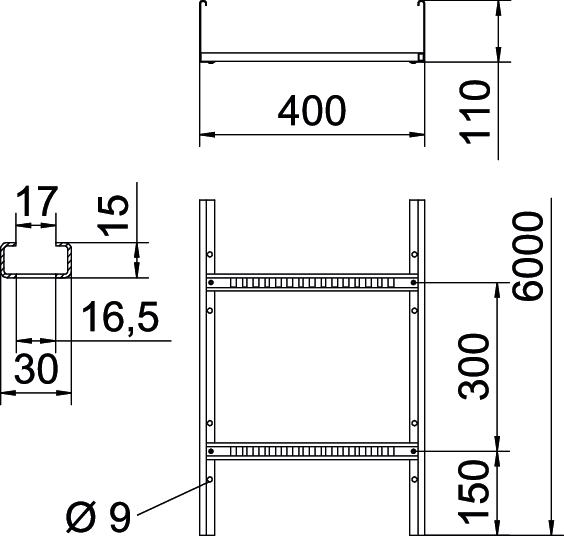

Mõõtmed

Haruprao suurus 16,50
Kõrgus 110 mm
Laius 400 mm
Mõõt B 400 mm
Pikkus 6000 mm

Koormused

Tugedevaheline kaugus 2,0 m 3,1 kN/m
Tugedevaheline kaugus 2,5 m 2 kN/m
Tugedevaheline kaugus 3,0 m 1,4 kN/m
Tugedevaheline kaugus 3,5 m 0,9 kN/m
Tugedevaheline kaugus 4,0m 0,65 kN/m
Tugedevaheline kaugus 4,5 m 0,55 kN/m
Tugedevaheline kaugus 5,0 m 0,5 kN/m
Tugedevaheline kaugus 6,0 m 0,15 kN/m

CO2 jalajälg (Product Carbon Footprint)

CO2 jalajälg (GWP) hällist väravani 9,9012 kg CO2e / 1 Meeter
CO₂ Footprint (GWP) 9,9012 kg CO₂e
Declared Unit (LCA) Metres
Declared Unit Quantity (LCA) 1
Determination date of CO2 value 2025-05-14T00:00:00.000+0200

Tehnilised andmed

Kaabliredeli (tüüp LG 110 VS) koormusdiagramm

Kaabliredeli (tüüp LG 110 VS) koormusdiagramm
Kõik tüübid

Kõik tüübid

Tüüp Pikkus Laius Tala paksus Toimetagamine Materjal Pinnakate Artikli nr. Kogus kl. VKE
LG 112 VS 6 FT 6000 mm 200 mm 1,5 mm ei Teras Kuumtsingitud kastmismeetodil 6216465
6 m
LG 113 VS 6 FT 6000 mm 300 mm 1,5 mm ei Teras Kuumtsingitud kastmismeetodil 6216468
6 m
LG 114 VS 6 FT 6000 mm 400 mm 1,5 mm ei Teras Kuumtsingitud kastmismeetodil 6216471
6 m
LG 115 VS 6 FT 6000 mm 500 mm 1,5 mm ei Teras Kuumtsingitud kastmismeetodil 6216474
6 m
LG 116 VS 6 FT 6000 mm 600 mm 1,5 mm ei Teras Kuumtsingitud kastmismeetodil 6216477
6 m
Tarvik

Süsteemi tarvikud

Rohkem Tüüp Artikli nr. Kogus kl. VKE
Kaas pöördriiviga FT Kaas pöördriiviga FT DRL 400 FT 6051413
3 m
Jätk FT Jätk FT LVG 110 FT 6216548
10 Tükki
Liigendjätk FT Liigendjätk FT LGVG 110 FT 6216653
10 Tükki
Kompensatsioonijätk 110 FT Kompensatsioonijätk 110 FT LDVG 110 FT 6216670
2 Tükki
Multifunktsionaalne ühenduselement FT Multifunktsionaalne ühenduselement FT LMFV 1140 FT 6225774
1 Tükki
90°-poogen 110 FT 90°-poogen 110 FT LB 90 1140 R3 FT 6225146
1 Tükki
T-hargmik 110 FT T-hargmik 110 FT LT 1140 R3 FT 6225314
1 Tükki
Hargnemisühendus 110 FT Hargnemisühendus 110 FT LAA 1140 R3 FT 6225934
1 Tükki
Liigendpoogna element 110 FT Liigendpoogna element 110 FT LGBE 1140 FT 6225514
1 Tükki
Kaitsekate Kaitsekate SKH 110 OR 6222553
20 Paar
Ühendusdetail FT Ühendusdetail FT LAS 110 FT 6221424
10 Tükki
Eraldusriiul 85 DD Eraldusriiul 85 DD TSG 85 DD 6062331
3 m
Nurgaplekk DD Nurgaplekk DD LEB 25 DD 6221216
1 Tükki
Nurgaplekk DD Nurgaplekk DD LEB 50 DD 6221259
1 Tükki
Põhjaplekk DD Põhjaplekk DD ELB-L 40 DD 6103360
3 m
