Kaabliredel LG 60, 3 m VS FT 3000 | 300 | 1,5 | jah | Teras | Kuumtsingitud kastmismeetodil

Kaabliredel LG 60, 3 m VS FT

Artikli nr. 6208566 | EAN 4012195434160

Artikli nr. / Tüüp

Pikkus	3000 mm

Laius

Tala paksus	1,5 mm

Toimetagamine

Materjal	Teras

Pinnakate	Kuumtsingitud kastmismeetodil

Toote kirjeldus

Toote kirjeldus

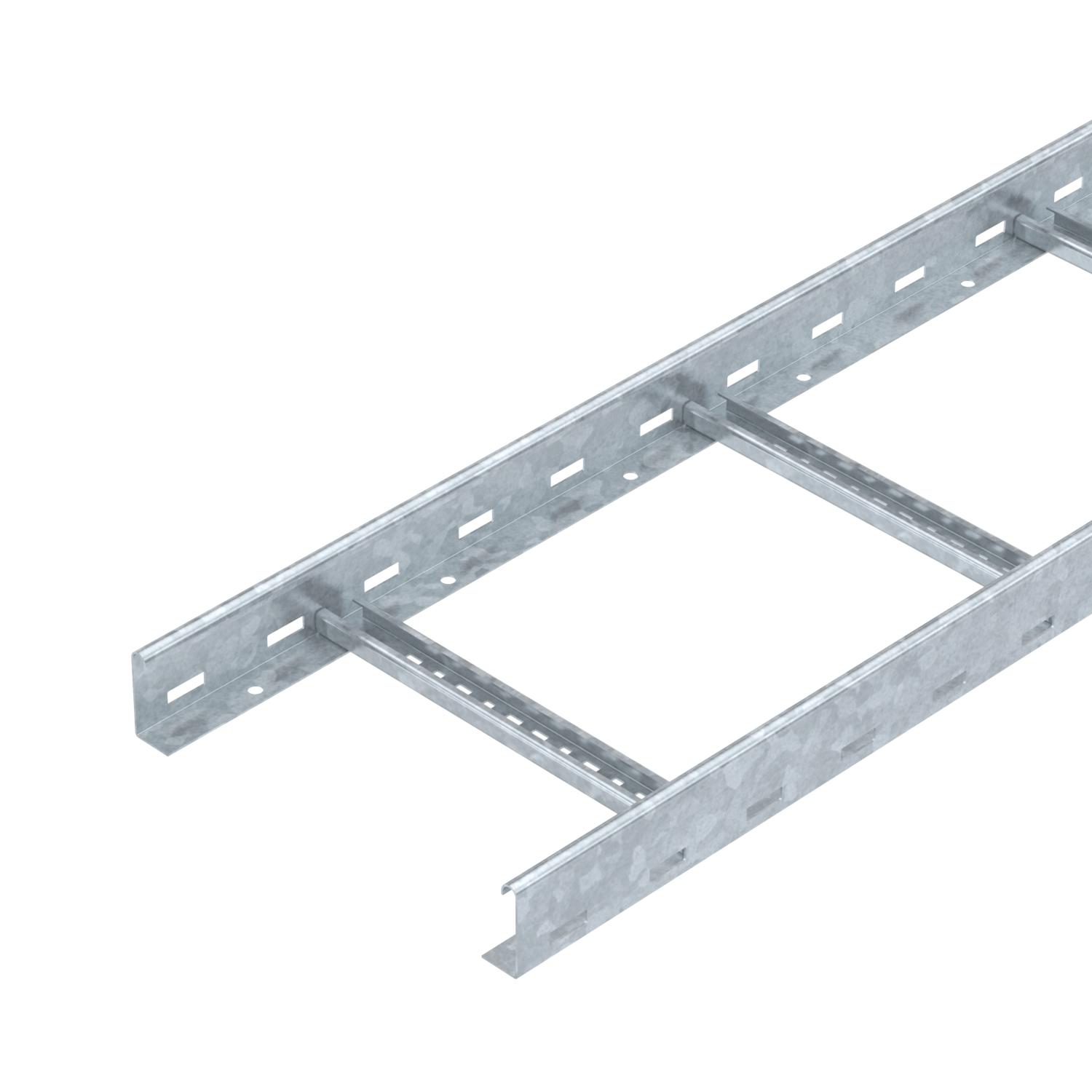

Perforeeritud küljetalaga kaabliredel küljekõrgusega 60 mm koos sisseneeditud, ülevalt lahtiste C-profiili pulkadega (mudel VS).
Magnetiline varjestussummutus ilma kaaneta 10 dB, kaanega 15 dB.
Muud laiused on saadaval tellimisel.

Kaabliredel tarnitakse kokkulapituna.

Kaablite kinnitamiseks sobib 2056 tüüpi U-klamber.

Kaabliredeleid laiusega 200 mm kuni 400 mm on lubatud kasutada ka vertikaalseks paigaldamiseks toimetagamissüsteemides vastavalt standardi DIN 4102 osale 12. Kaablite kinnitamiseks toimetagamissüsteemides sobib 2056 M tüüpi U-klamber.

Tehnilised andmed

Tehnilised andmed

CO2 jalajälg (GWP) hällist väravani	6,77 kg CO2e / 1 Meeter
Haruprao suurus	16,50
Kasulik ristlõige	14800 mm²
Kasulik ristlõige	148 cm²
Kõrgus	60 mm
Külgprofiili teostus	lame profiil
Külje perforatsioon	jah
Laius	300 mm
Materjal	Teras

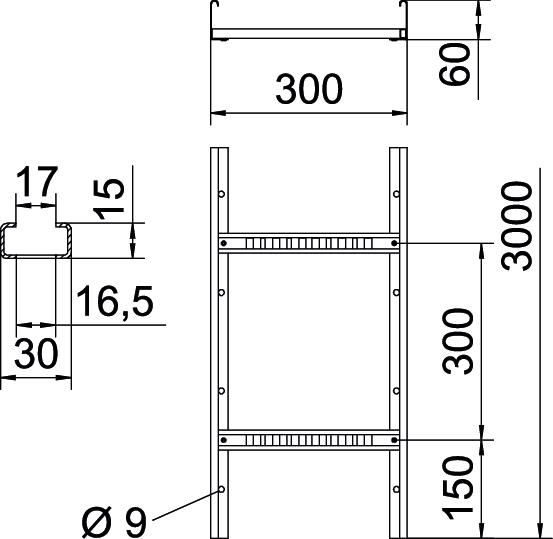

Mõõde	60x300x3000
Mõõt B	300 mm
Pika sildega teostus	ei
Pikkus	3000 mm
Pinnakate	Kuumtsingitud kastmismeetodil
Pulga kinnitus	pimeneeditud

Pulkade teostus	Perforeeritud profiil
Pulkade vahekaugus	300 mm
Roostevaba teras, peitsitud	ei
Tala paksus	1,5 mm
Toimetagamine	jah
Tugedevaheline kaugus 1,5 m	3,1 kN/m
Tugedevaheline kaugus 2,0 m	2,25 kN/m
Tugedevaheline kaugus 2,5 m	1,5 kN/m
Tugedevaheline kaugus 3,0 m	1,1 kN/m
Tugedevaheline kaugus 3,5 m	0,75 kN/m
Tugedevaheline kaugus 4,0m	0,45 kN/m
Tugedevaheline kaugus 4,5 m	0,3 kN/m
Tugedevaheline kaugus 5,0 m	0,15 kN/m
Tuletõkestus	Funktsiooni tagamise normkandekonstruktsioon
Värv	tsink

Tehnilised andmed

Kaabliredeli LG 60 VS koormusdiagramm

Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta
Tugilaius m
Tala läbipaine mm lubatava kN/m juures
Koormusskeem katsetamisel
Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm)
Tala läbipaindekõver sõltuvalt tugede vahekaugusest

Kõik tüübid

Kõik tüübid

Tüüp	Pikkus	Laius	Tala paksus	Toimetagamine	Materjal	Pinnakate	Artikli nr.	Kogus	kl. VKE
LG 620 VS 3 FT	3000 mm	200 mm	1,5 mm	jah	Teras	Kuumtsingitud kastmismeetodil	6208562	m	3 m
LG 630 VS 3 FT	3000 mm	300 mm	1,5 mm	jah	Teras	Kuumtsingitud kastmismeetodil	6208566	m	3 m
LG 640 VS 3 FT	3000 mm	400 mm	1,5 mm	jah	Teras	Kuumtsingitud kastmismeetodil	6208570	m	3 m
LG 650 VS 3 FT	3000 mm	500 mm	1,5 mm	ei	Teras	Kuumtsingitud kastmismeetodil	6208574	m	3 m
LG 660 VS 3 FT	3000 mm	600 mm	1,5 mm	ei	Teras	Kuumtsingitud kastmismeetodil	6208578	m	3 m

Tarvik

Süsteemi tarvikud

Rohkem	Tüüp	Artikli nr.	Kogus	kl. VKE
Kaas pöördriiviga FT	DRL 300 FT	6051383	m	3 m
Jätk FT	LVG 60 FT	6208843	Tükki	10 Tükki
Liigendjätk FT	LGVG 60 FT	6208944	Tükki	10 Tükki
Kompensatsioonijätk	LDVG 60 FT	6208970	Tükki	2 Tükki
Multifunktsionaalne ühenduselement FT	LMFV 630 FT	6225732	Tükki	1 Tükki
90°-poogen 60 FT	LB 90 630 R3 FT	6225064	Tükki	1 Tükki
T-hargmik 60 FT	LT 630 R3 FT	6225232	Tükki	1 Tükki
Hargnemisühendus 60 FT	LAA 630 R3 FT	6225872	Tükki	1 Tükki
Liigendpoogna element 60 FT	LGBE 630 FT	6225472	Tükki	1 Tükki
Kaitsekate 60	SKH 60 OR	6222537	Paar	40 Paar
Ühendusdetail FT	LAS 60 FT	6221378	Tükki	10 Tükki
Eraldusriiul 45 DD	TSG 45 DD	6062321	m	3 m
Nurgaplekk DD	LEB 25 DD	6221216	Tükki	1 Tükki
Nurgaplekk DD	LEB 50 DD	6221259	Tükki	1 Tükki
Põhjaplekk DD	ELB-L 30 DD	6103356	m	3 m
