Kaabliredel LG 60, 3 m VS FT 3000 | 500 | 1,5 | ei | Teras | Kuumtsingitud kastmismeetodil
morepic-1 morepic-2 video-1 video-2

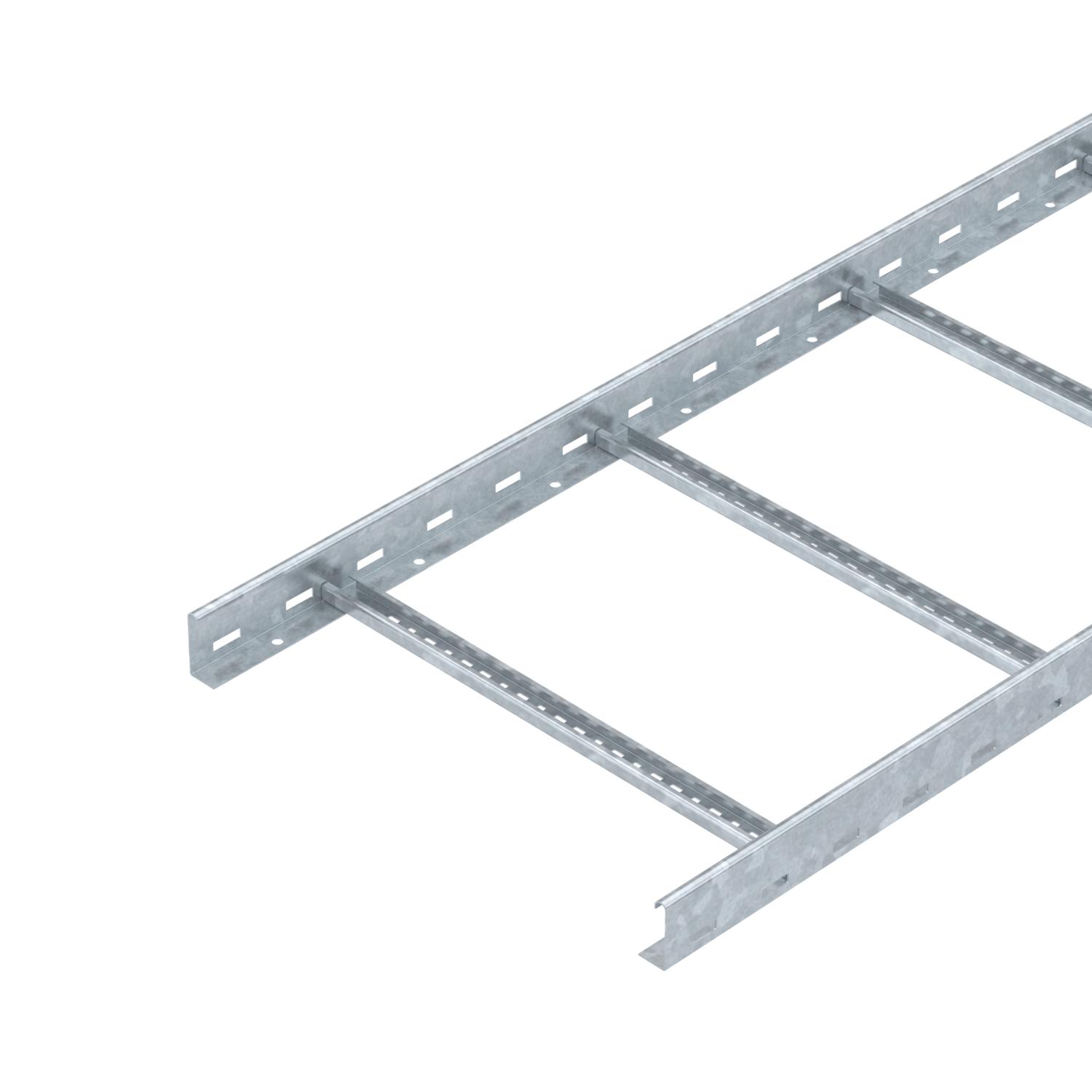

Kaabliredel LG 60, 3 m VS FT

Artikli nr. 6208574 | EAN 4012195434214

3000 mm
1,5 mm
Teras
Kuumtsingitud kastmismeetodil
Toote kirjeldus
Toote kirjeldus
Perforeeritud küljetalaga kaabliredel küljekõrgusega 60 mm koos sisseneeditud, ülevalt lahtiste C-profiili pulkadega (mudel VS).
Magnetiline varjestussummutus ilma kaaneta 10 dB, kaanega 15 dB.
Muud laiused on saadaval tellimisel.

Kaabliredel tarnitakse kokkulapituna.

Kaablite kinnitamiseks sobib 2056 tüüpi U-klamber.

Kaabliredeleid laiusega 200 mm kuni 400 mm on lubatud kasutada ka vertikaalseks paigaldamiseks toimetagamissüsteemides vastavalt standardi DIN 4102 osale 12. Kaablite kinnitamiseks toimetagamissüsteemides sobib 2056 M tüüpi U-klamber.

  • Magnetiline varjestussummutus
  • Communautés Européennes, EÜ vastavusdeklaratsioon vastavalt EÜ direktiividele
  • UKCA vastavusdeklaratsioon
  • Kaabliredel, küljekõrgus 60 mm
  • Toote keskkonnadeklaratsioon (EPD)
  • CO₂ jalajälg (PCF)
Tehnilised andmed

Tehnilised andmed

CO2 jalajälg (GWP) hällist väravani 7,9526 kg CO2e / 1 Meeter
Haruprao suurus 16,50
Kasulik ristlõige 248 cm²
Kasulik ristlõige 24800 mm²
Kõrgus 60 mm
Külgprofiili teostus lame profiil
Külje perforatsioon jah
Laius 500 mm
Materjal Teras

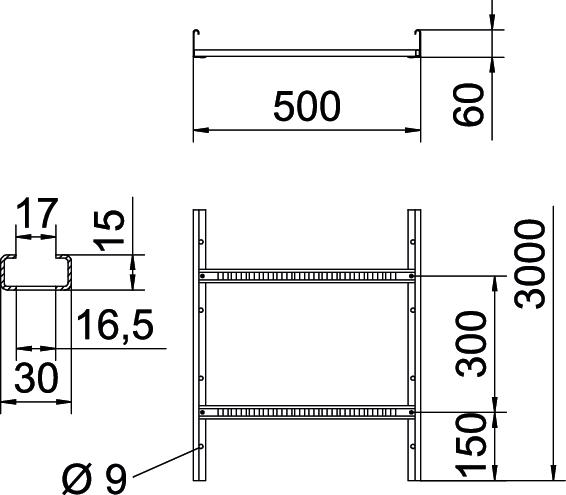

Mõõde 60x500x3000
Mõõt B 500 mm
Pika sildega teostus ei
Pikkus 3000 mm
Pinnakate Kuumtsingitud kastmismeetodil
Pulga kinnitus pimeneeditud
Pulkade teostus Perforeeritud profiil
Pulkade vahekaugus 300 mm
Roostevaba teras, peitsitud ei
Tala paksus 1,5 mm
Toimetagamine ei
Tugedevaheline kaugus 1,5 m 3,1 kN/m
Tugedevaheline kaugus 2,0 m 2,25 kN/m
Tugedevaheline kaugus 2,5 m 1,5 kN/m
Tugedevaheline kaugus 3,0 m 1,1 kN/m
Tugedevaheline kaugus 3,5 m 0,75 kN/m
Tugedevaheline kaugus 4,0m 0,45 kN/m
Tugedevaheline kaugus 4,5 m 0,3 kN/m
Tugedevaheline kaugus 5,0 m 0,15 kN/m
Värv tsink

Tehnilised andmed

Kaabliredeli LG 60 VS koormusdiagramm

Kaabliredeli LG 60 VS koormusdiagramm
  • Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta
  • Tugilaius m Tugilaius m
  • Tala läbipaine mm lubatava kN/m juures Tala läbipaine mm lubatava kN/m juures
  • Koormusskeem katsetamisel Koormusskeem katsetamisel
  • Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm) Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm)
  • Tala läbipaindekõver sõltuvalt tugede vahekaugusest Tala läbipaindekõver sõltuvalt tugede vahekaugusest
Kõik tüübid

Kõik tüübid

Tüüp Pikkus Laius Tala paksus Toimetagamine Materjal Pinnakate Artikli nr. Kogus kl. VKE
LG 620 VS 3 FT 3000 mm 200 mm 1,5 mm jah Teras Kuumtsingitud kastmismeetodil 6208562
3 m
LG 630 VS 3 FT 3000 mm 300 mm 1,5 mm jah Teras Kuumtsingitud kastmismeetodil 6208566
3 m
LG 640 VS 3 FT 3000 mm 400 mm 1,5 mm jah Teras Kuumtsingitud kastmismeetodil 6208570
3 m
LG 650 VS 3 FT 3000 mm 500 mm 1,5 mm ei Teras Kuumtsingitud kastmismeetodil 6208574
3 m
LG 660 VS 3 FT 3000 mm 600 mm 1,5 mm ei Teras Kuumtsingitud kastmismeetodil 6208578
3 m
Tarvik

Süsteemi tarvikud

Rohkem Tüüp Artikli nr. Kogus kl. VKE
Kaas pöördriiviga FT Kaas pöördriiviga FT DRL 500 FT 6051448
3 m
Jätk FT Jätk FT LVG 60 FT 6208843
10 Tükki
Liigendjätk FT Liigendjätk FT LGVG 60 FT 6208944
10 Tükki
Kompensatsioonijätk Kompensatsioonijätk LDVG 60 FT 6208970
2 Tükki
Multifunktsionaalne ühenduselement FT Multifunktsionaalne ühenduselement FT LMFV 650 FT 6225736
1 Tükki
90°-poogen 60 FT 90°-poogen 60 FT LB 90 650 R3 FT 6225068
1 Tükki
T-hargmik 60 FT T-hargmik 60 FT LT 650 R3 FT 6225236
1 Tükki
Hargnemisühendus 60 FT Hargnemisühendus 60 FT LAA 650 R3 FT 6225876
1 Tükki
Liigendpoogna element 60 FT Liigendpoogna element 60 FT LGBE 650 FT 6225476
1 Tükki
Kaitsekate 60 Kaitsekate 60 SKH 60 OR 6222537
40 Paar
Ühendusdetail FT Ühendusdetail FT LAS 60 FT 6221378
10 Tükki
Eraldusriiul 45 DD Eraldusriiul 45 DD TSG 45 DD 6062321
3 m
Nurgaplekk DD Nurgaplekk DD LEB 25 DD 6221216
1 Tükki
Nurgaplekk DD Nurgaplekk DD LEB 50 DD 6221259
1 Tükki
Põhjaplekk DD Põhjaplekk DD ELB-L 50 DD 6103364
3 m
