Kaas pöördriiviga DD 3000 | 200 | 1,5

morepic-1

morepic-2

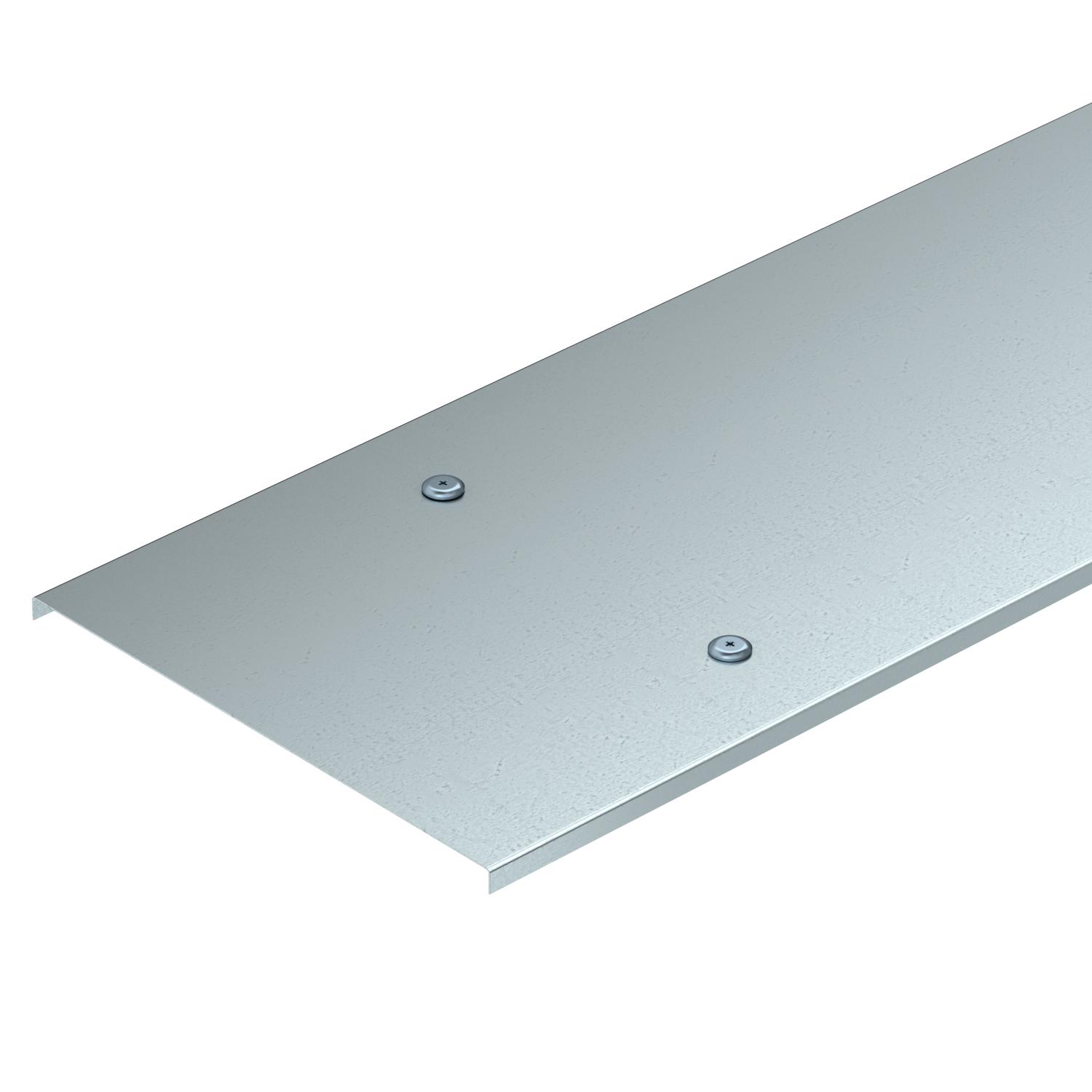

Kaas pöördriiviga DD

Artikli nr. 6232402 | EAN 4012196614790

Artikli nr. / Tüüp

Pikkus	3000 mm

Laius

Pleki paksus	1,5 mm

Toote kirjeldus

Toote kirjeldus

Kaas tugevdatud redelitele küljekõrgusega 200 mm.
Suurema tuulekoormuse korral tuleb kohapeal rakendada kaitseabinõud.

Tehnilised andmed

Tehnilised andmed

Kinnitusviis	Pöördfiksaator
Materjal	Teras
Mõõde	200x3000
Pinnakate	tsingitud lintmeetodil tsink/alumiinium, Double Dip
Pleki paksus	1,5 mm

Roostevaba teras, peitsitud	ei
Sobib kaabliredelile	jah
Sobib kaablirennile	jah
Sobib korvrennile	ei
Toimetagamine	ei

Mõõtmed

Kõrgus	200 mm
Laius	200 mm
Mõõt B	200 mm

Mõõt H	15 mm
Mõõt L	3000 mm
Pikkus	3000 mm

Kõik tüübid

Kõik tüübid

Tüüp	Pikkus	Laius	Pleki paksus	Artikli nr.	Kogus	kl. VKE
WKLD 2020 DD	3000 mm	200 mm	1,5 mm	6232402	m	3 m
WKLD 2030 DD	3000 mm	300 mm	1,5 mm	6232404	m	3 m
WKLD 2040 DD	3000 mm	400 mm	1,5 mm	6232406	m	3 m
WKLD 2050 DD	3000 mm	500 mm	1,5 mm	6232408	m	3 m
WKLD 2060 DD	3000 mm	600 mm	1,5 mm	6232410	m	3 m

Allalaadimised

Tooteleht WKLD 2020 DD / 6232402 , 0.32MB , pdf

Juhend KTS Kabeltragsysteme , 1.61MB , pdf

Brošüür Tugevdatud süsteemid , 2.10MB , pdf

Flaier Lukustatavad kaaned , 2.00MB , pdf

Kataloog Kabeltragsysteme , 45.23MB , pdf

Vastavusdeklaratsioon WKLD 2020 DD / 6232402 , 0.13MB , pdf

Montaažijuhend KTS paigaldusjuhend versioon 1.1 Kasutatav kõigil OBO kaablikandesüsteemidel , 2.00MB , pdf

Montaažijuhend Weitspannkabelrinnen , 10.82MB , pdf

Toote joonis WKLD 2020 DD / 6232402, 69.88 kB, jpg

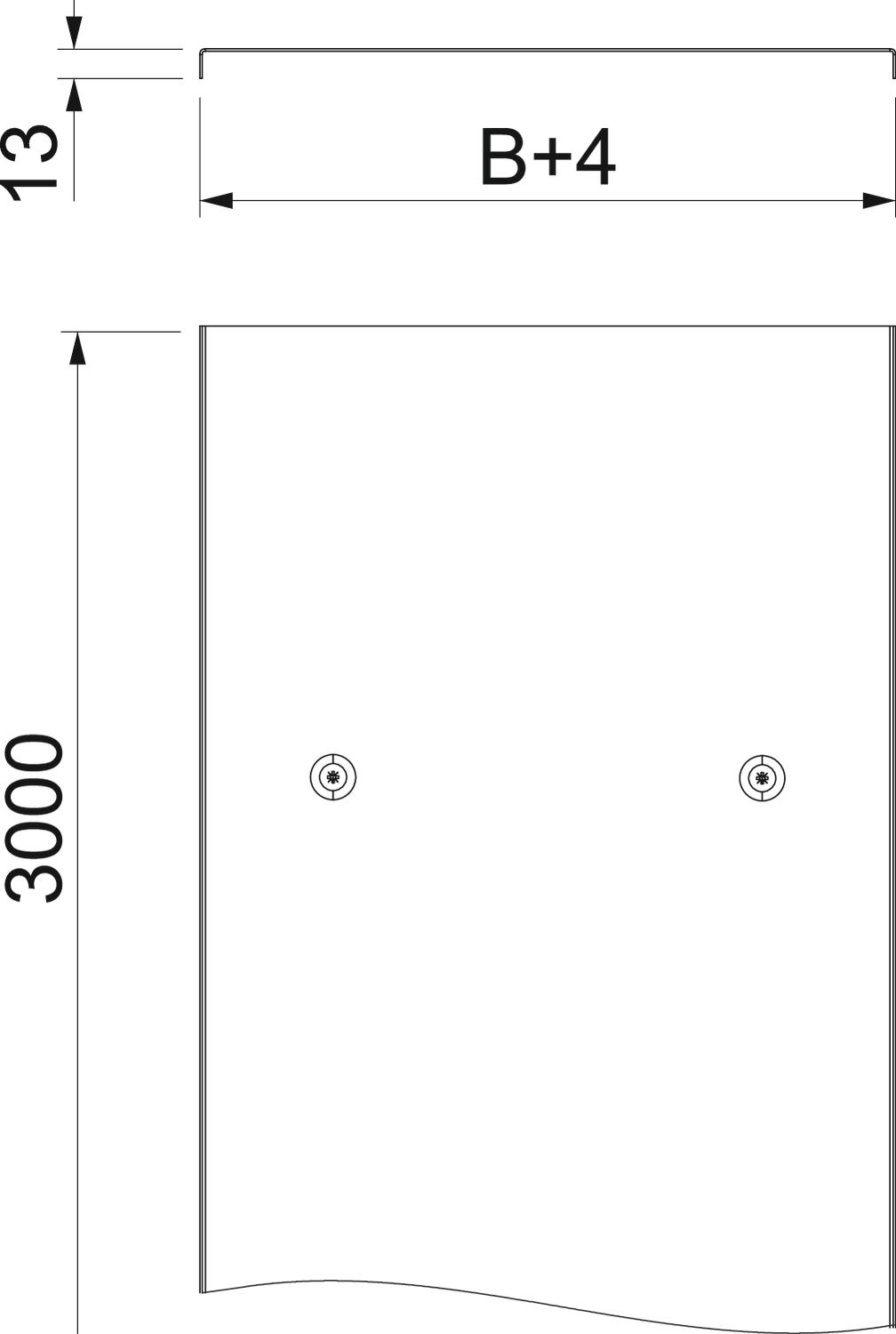

Mõõdistatud joonis WKLD 2020 DD / 6232402, 38.23 kB, jpg

WKLD 2020 DD / 6232402

6232402_KSTP1.stp, 218.12 kB
