Korvrenn GR-Magic® 55 A2 3000 | 400 | 55 | 4,8 | 175 | jah

Korvrenn GR-Magic® 55 A2

Artikli nr. 6001080 | EAN 4012196102198

Artikli nr. / Tüüp

Pikkus	3000 mm

Laius

Kõrgus	55 mm

Traadi läbimõõt

Kasulik ristlõige

Toimetagamine

Toote kirjeldus

Toote kirjeldus

Magic ühendusega korvrenn küljekõrgusega 55 mm.
Magnetiline varjestussummutus ilma kaaneta 15 dB, kaanega 25 dB.

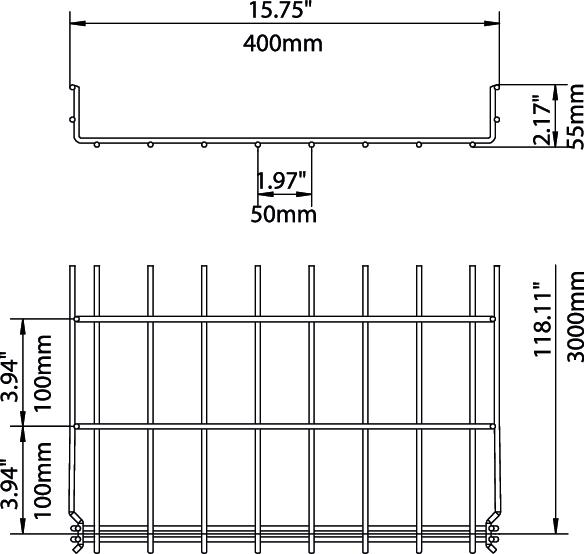

Korvrennide jaoks pole täiendavaid ühendusdetaile vaja, need asetatakse lihtsalt üksteise sisse. Ava suurus on 50 x 100 mm (erand GRM 55/50 = 20 x 100 mm).

Tehnilised andmed

Tehnilised andmed

CO2 jalajälg (GWP) hällist väravani	11,7821 kg CO2e / 1 Meeter
Integreeritud eraldusriiul	ilma
kaablikandursüsteemi liitmiku tüüp	Klõpskinnitus
Kasulik ristlõige	17500 mm²
Kasulik ristlõige	175 cm²
Koormuskatsetüüp standardi IEC 61537 kohaselt	II tüüp
Kõrgus	55 mm
Kõrgus	2,17 in
Kruvideta ühendus	jah
Laius	16 in
Laius	400 mm
Materjal	Roostevaba teras 1.4301
Mõõde	55x400x3000
Mõõt B	400 mm

Mõõt H	58 mm
Pikkus	3000 mm
Pinnakate	hele, järeltöödeldud
Profiili kuju	U-kuju
Roostevaba teras, peitsitud	jah
Toimetagamine	jah
Traadi läbimõõt	4,8 mm
Tugedevaheline kaugus 1,0 m	0,9 kN/m
Tugedevaheline kaugus 1,5 m	0,6 kN/m
Tugedevaheline kaugus 2,0 m	0,3 kN/m
Tugedevaheline kaugus 2,5 m	0,25 kN/m
Ühenduse teostus	intergreeritud jätkuelement
Värv	roostevaba teras

Tehnilised andmed

Korvrenni GRM 55 VA koormusdiagramm

Lubatav kaablirenni/-redeli koormus (kN/m) ilma inimkoormuseta
Tugilaius m
Tala läbipaine mm lubatava kN/m juures
Koormusskeem katsetamisel
Koormuskõver koos kaablirenni/kaabliredeli laiusega (mm)
Tala läbipaindekõver sõltuvalt tugede vahekaugusest

Kõik tüübid

Kõik tüübid

Tüüp	Pikkus	Laius	Kõrgus	Traadi läbimõõt	Kasulik ristlõige	Toimetagamine	Artikli nr.	Kogus	kl. VKE
GRM 55 50 A2	3000 mm	50 mm	55 mm	3,9 mm	16 cm²	jah	6001070	m	3 m
GRM 55 100 A2	3000 mm	100 mm	55 mm	3,9 mm	40 cm²	jah	6001072	m	3 m
GRM 55 150 A2	3000 mm	150 mm	55 mm	3,9 mm	63 cm²	jah	6001074	m	3 m
GRM 55 200 A2	3000 mm	200 mm	55 mm	3,9 mm	87 cm²	jah	6001076	m	3 m
GRM 55 300 A2	3000 mm	300 mm	55 mm	4,8 mm	129 cm²	jah	6001078	m	3 m
GRM 55 400 A2	3000 mm	400 mm	55 mm	4,8 mm	175 cm²	jah	6001080	m	3 m
GRM 55 500 A2	3000 mm	500 mm	55 mm	4,8 mm	220 cm²	ei	6001082	m	3 m
GRM 55 600 A2	3000 mm	600 mm	55 mm	4,8 mm	265 cm²	ei	6001085	m	3 m

Tarvik

Süsteemi tarvikud

Rohkem	Tüüp	Artikli nr.	Kogus	kl. VKE
Kaas korvrennile, lukustuv A2	DGRR 400 A2	6001870	m	3 m
Nurgaühendus A2	GEV 36 A2	6016731	Tükki	20 Tükki

Paigalduse tarvikud

Rohkem	Tüüp	Artikli nr.	Kogus	kl. VKE
Eraldusriiul 45 A2	TSG 45 A2	6062025	m	3 m
Klamber eraldusriiuli kinnitamiseks	KS GR A2	6062282	Tükki	30 Tükki
Kaablite allaviiguplaat A2	KAB GR A2	6220145	Tükki	10 Tükki
