U-klamber 2056, RS-jalaga, 1-ne, metallist surveplaadiga, FT 16 | 22 | 3

U-klamber 2056, RS-jalaga, 1-ne, metallist surveplaadiga, FT

Artikli nr. 1158349 | EAN 4012197366063

Artikli nr. / Tüüp

Koormusvahemiku D min

Koormusvahemiku D max

Max Kinnituse pöördemoment

Toote kirjeldus

Toote kirjeldus

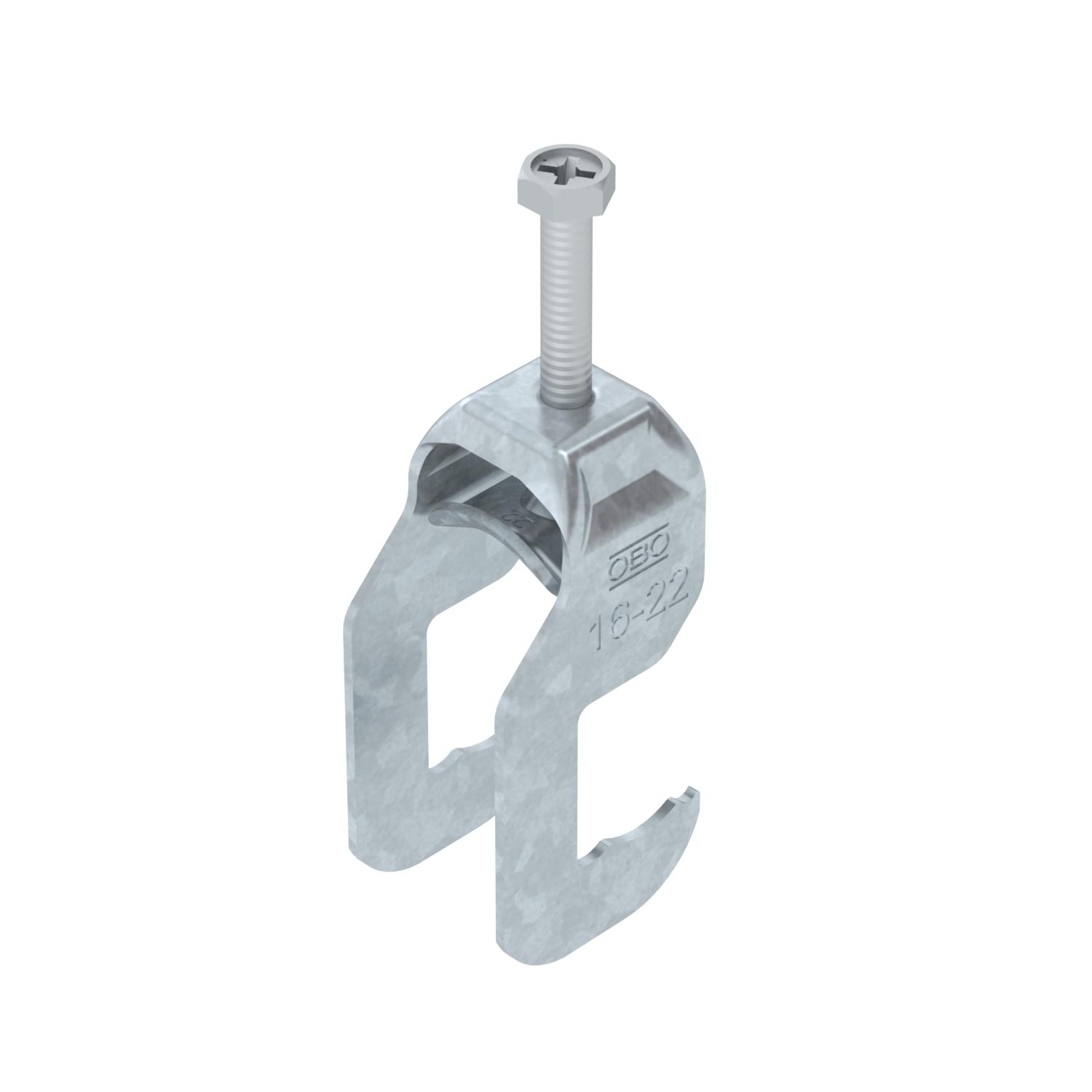

U-klamber RS-jalaga, metallist surveplaadiga, millel on kaablikaitsena ümardatud servad. Ühe üksikkaabli vertikaalseks ja horisontaalseks paigaldamiseks ümarprofiilide või torude külge. Koos ühekäigulise keermega surveplaadil, universaalne kuuskantpeapolt SW10 lapik- ja ristpea kruvikeerajale. Sobib kõigile ümarraudprofiilidele või vastavalt torudele läbimõõduga kuni 22 mm. Sobib paigaldamiseks nii sise- kui ka välistingimustes. Soovitatav on kasutada vastasplaati.

Tehnilised andmed

Tehnilised andmed

Ava laius	10 mm
CO₂ jalajälg (GWP) hällist väravani	0,2059 kg CO₂e / 1 Tükk
halogeenita	jah
Kaablite/torude arv	1
Keere	M6
Koormusvahemiku D max	22 mm
Koormusvahemiku D min	16 mm
Kõrgus	69 mm
Laius	27 mm
Lisa materjal	Teras
Lisa pealispind	kuumtsingitud kastmismeetodil
Materjal	Teras
Max Kinnituse pöördemoment	3 Nm
Metallvanniga	jah
Mõõde	16-22

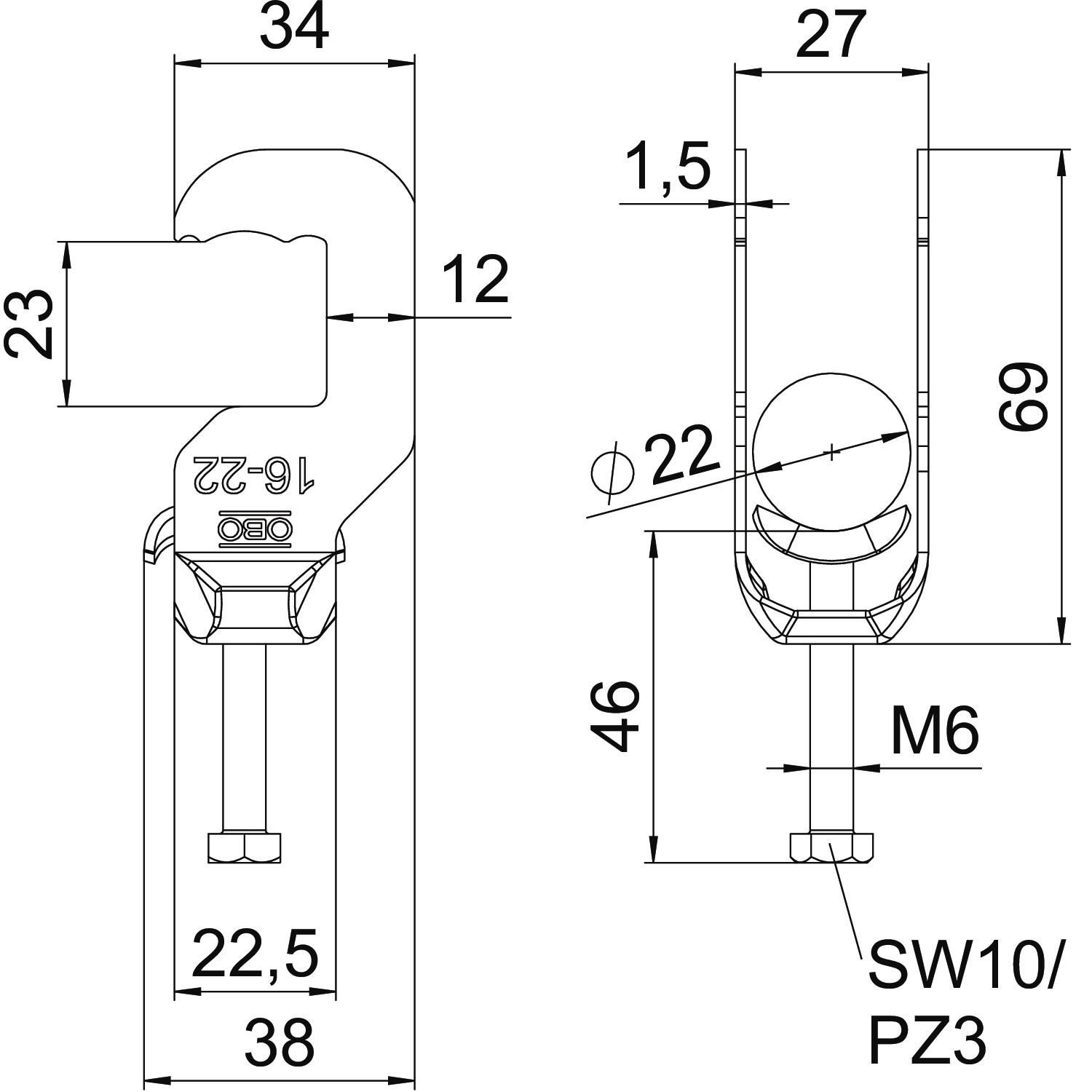

Mõõt A	34 mm

Mõõt B	27 mm
Mõõt C	38 mm
Mõõt E	12 mm
Mõõt G (mm)	M6
Mõõt H	69 mm
Mõõt L	46 mm
Mõõt t	1,5 mm
Paigaldusviis	Ümarprofiil
Pikkus	33,5 mm
Pinnakate	Kuumtsingitud kastmismeetodil
plaadi materjal	Teras
Pleki paksus	1,5 mm
Torudele max läbimõõduga	22 mm
Torudele min läbimõõduga	16 mm
Välismõõtete pikkus	38 mm
Vastasplaadiga	ei

Kõik tüübid

Kõik tüübid

Tüüp	Koormusvahemiku D min	Koormusvahemiku D max	Max Kinnituse pöördemoment	Artikli nr.	Kogus	kl. VKE
BS-RS1-M-12 FT	8 mm	12 mm	3 Nm	1158343	Tükki	100 Tükki
BS-RS1-M-16 FT	12 mm	16 mm	3 Nm	1158345	Tükki	100 Tükki
BS-RS1-M-22 FT	16 mm	22 mm	3 Nm	1158349	Tükki	100 Tükki
BS-RS1-M-28 FT	22 mm	28 mm	3 Nm	1158353	Tükki	100 Tükki
BS-RS1-M-34 FT	28 mm	34 mm	3 Nm	1158357	Tükki	100 Tükki
BS-RS1-M-40 FT	34 mm	40 mm	3 Nm	1158361	Tükki	100 Tükki
BS-RS1-M-46 FT	40 mm	46 mm	5 Nm	1158365	Tükki	100 Tükki
BS-RS1-M-52 FT	46 mm	52 mm	5 Nm	1158369	Tükki	100 Tükki
BS-RS1-M-58 FT	52 mm	58 mm	5 Nm	1158373	Tükki	100 Tükki
BS-RS1-M-64 FT	58 mm	64 mm	5 Nm	1158377	Tükki	100 Tükki
