U-klamber 2056, RS-jalaga, 1-ne, metallist surveplaadiga, FT 34 | 40 | 3

U-klamber 2056, RS-jalaga, 1-ne, metallist surveplaadiga, FT

Artikli nr. 1158361 | EAN 4012197366155

Artikli nr. / Tüüp

Koormusvahemiku D min

Koormusvahemiku D max

Max Kinnituse pöördemoment

Toote kirjeldus

Toote kirjeldus

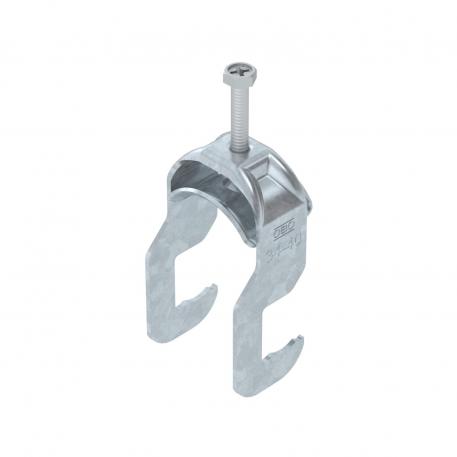

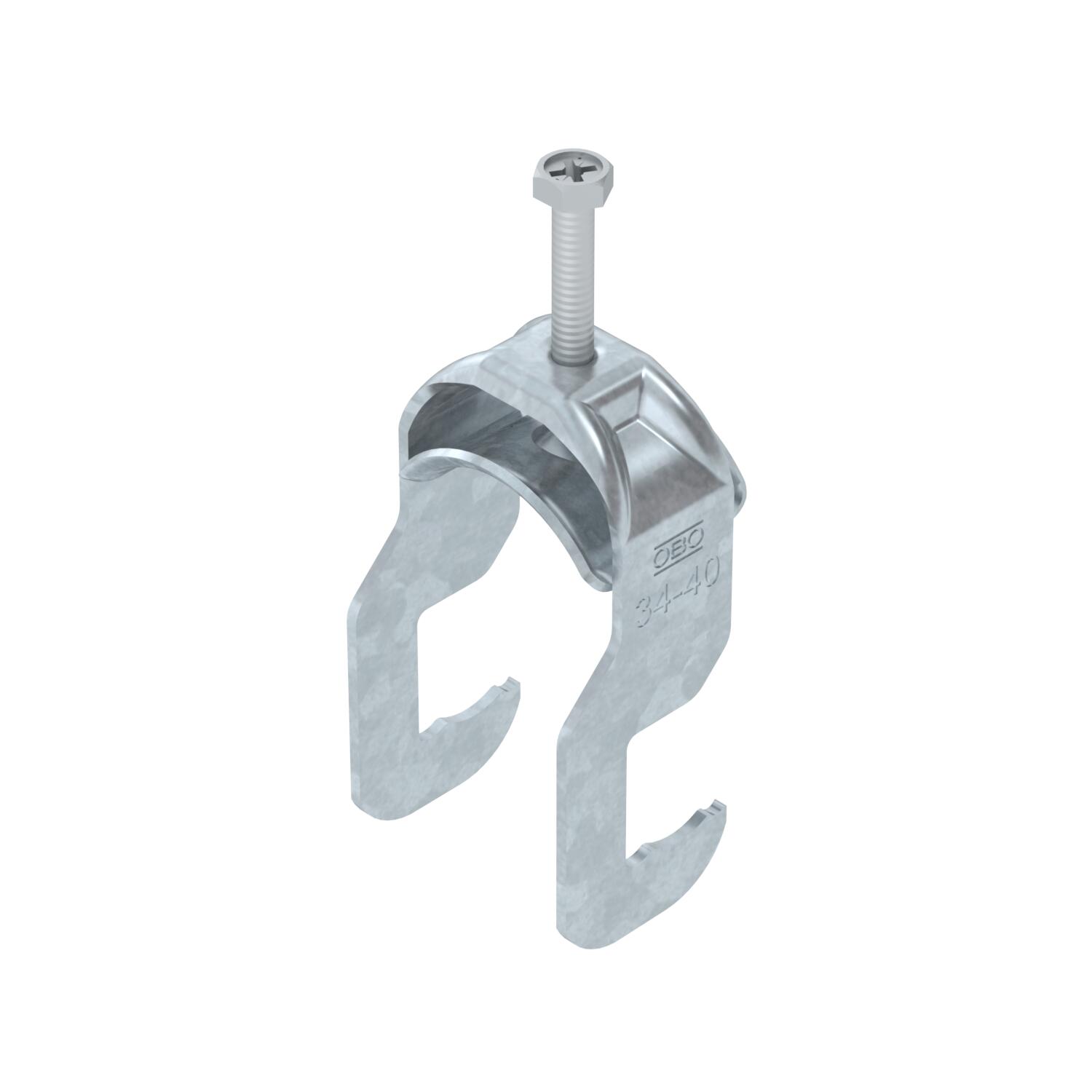

U-klamber RS-jalaga, metallist surveplaadiga, millel on kaablikaitsena ümardatud servad. Ühe üksikkaabli vertikaalseks ja horisontaalseks paigaldamiseks ümarprofiilide või torude külge. Koos ühekäigulise keermega surveplaadil, universaalne kuuskantpeapolt SW10 lapik- ja ristpea kruvikeerajale. Sobib kõigile ümarraudprofiilidele või vastavalt torudele läbimõõduga kuni 22 mm. Sobib paigaldamiseks nii sise- kui ka välistingimustes. Soovitatav on kasutada vastasplaati.

Tehnilised andmed

Tehnilised andmed

Ava laius	10 mm
CO₂ jalajälg (GWP) hällist väravani	0,3484 kg CO₂e / 1 Tükk
halogeenita	jah
Kaablite/torude arv	1
Keere	M6
Koormusvahemiku D max	40 mm
Koormusvahemiku D min	34 mm
Kõrgus	86 mm
Laius	45 mm
Lisa materjal	Teras
Lisa pealispind	kuumtsingitud kastmismeetodil
Materjal	Teras
Max Kinnituse pöördemoment	3 Nm
Metallvanniga	jah

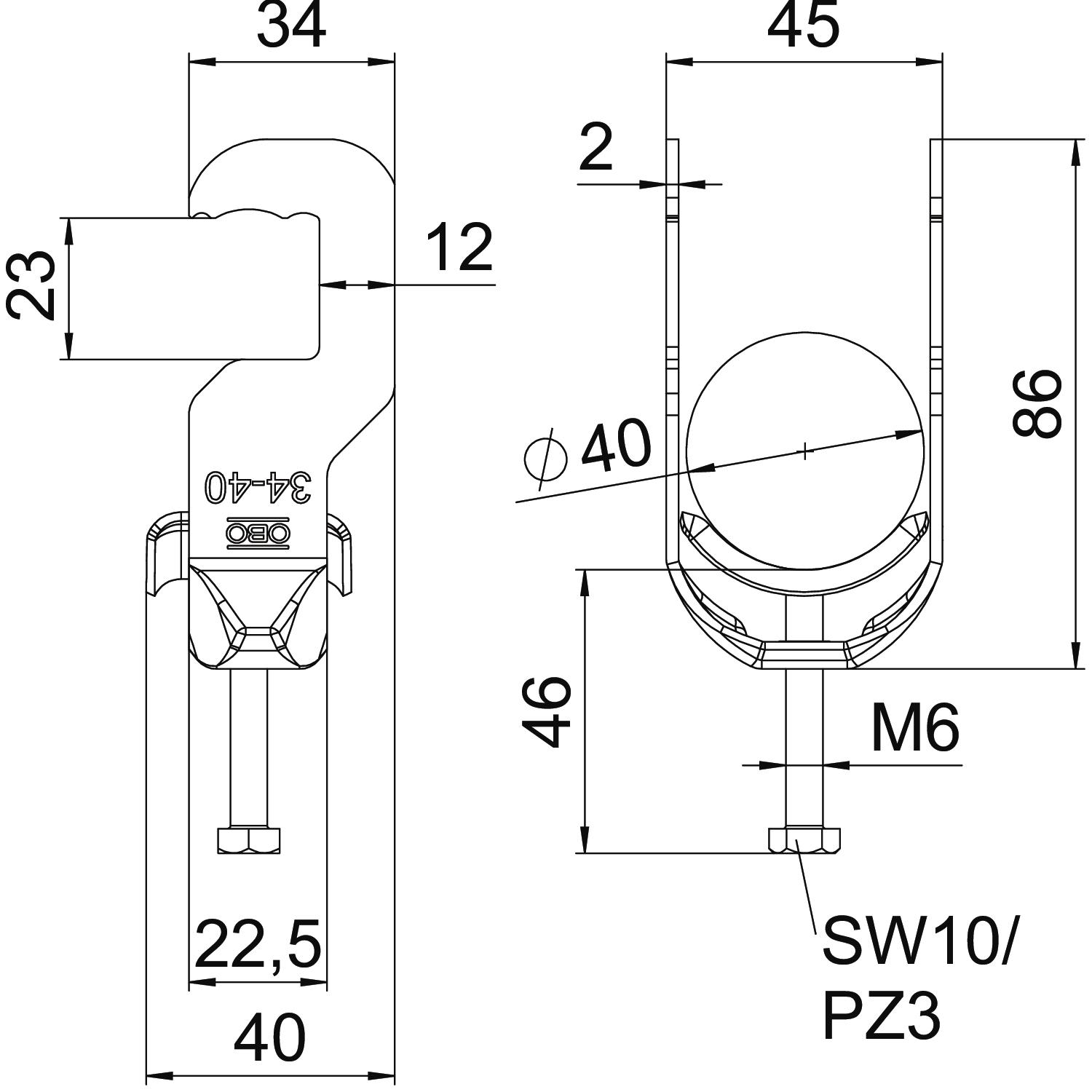

Mõõde	34-40
Mõõt A	34 mm
Mõõt B	45 mm

Mõõt C	40 mm
Mõõt E	12 mm
Mõõt G (mm)	M6
Mõõt H	86 mm
Mõõt L	46 mm
Mõõt t	2 mm
Paigaldusviis	Ümarprofiil
Pikkus	33,5 mm
Pinnakate	Kuumtsingitud kastmismeetodil
plaadi materjal	Teras
Plastvanniga	ei
Pleki paksus	2 mm
Torudele max läbimõõduga	40 mm
Torudele min läbimõõduga	34 mm
Välismõõtete pikkus	40 mm
Vastasplaadiga	ei

Kõik tüübid

Kõik tüübid

Tüüp	Koormusvahemiku D min	Koormusvahemiku D max	Max Kinnituse pöördemoment	Artikli nr.	Kogus	kl. VKE
BS-RS1-M-12 FT	8 mm	12 mm	3 Nm	1158343	Tükki	100 Tükki
BS-RS1-M-16 FT	12 mm	16 mm	3 Nm	1158345	Tükki	100 Tükki
BS-RS1-M-22 FT	16 mm	22 mm	3 Nm	1158349	Tükki	100 Tükki
BS-RS1-M-28 FT	22 mm	28 mm	3 Nm	1158353	Tükki	100 Tükki
BS-RS1-M-34 FT	28 mm	34 mm	3 Nm	1158357	Tükki	100 Tükki
BS-RS1-M-40 FT	34 mm	40 mm	3 Nm	1158361	Tükki	100 Tükki
BS-RS1-M-46 FT	40 mm	46 mm	5 Nm	1158365	Tükki	100 Tükki
BS-RS1-M-52 FT	46 mm	52 mm	5 Nm	1158369	Tükki	100 Tükki
BS-RS1-M-58 FT	52 mm	58 mm	5 Nm	1158373	Tükki	100 Tükki
BS-RS1-M-64 FT	58 mm	64 mm	5 Nm	1158377	Tükki	100 Tükki
