- Toote kirjeldus
-
Toote kirjeldus

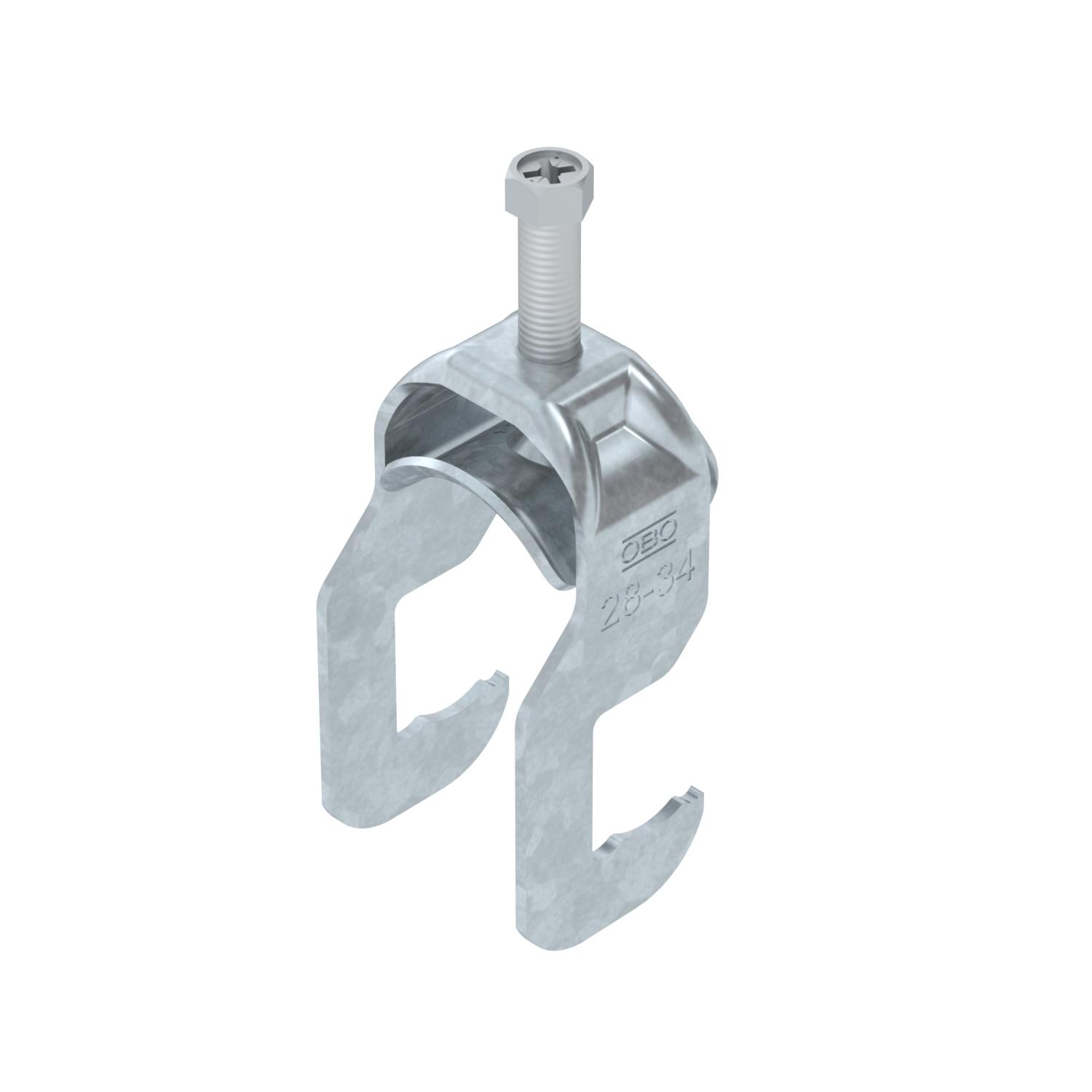

U-klamber RS-jalaga, metallist surveplaadiga, millel on kaablikaitsena ümardatud servad. Ühe üksikkaabli vertikaalseks ja horisontaalseks paigaldamiseks ümarprofiilide või torude külge. Koos ühekäigulise keermega surveplaadil, universaalne kuuskantpeapolt SW10 lapik- ja ristpea kruvikeerajale. Sobib kõigile ümarraudprofiilidele või vastavalt torudele läbimõõduga kuni 22 mm. Sobib paigaldamiseks nii sise- kui ka välistingimustes. Soovitatav on kasutada vastasplaati.
- Tehnilised andmed
-
Tehnilised andmed
Ava laius 10 mm halogeenita jah Kaablite/torude arv 1 Keere M8 Koormusvahemiku D max 34 mm Koormusvahemiku D min 28 mm Lisa materjal Teras Lisa pealispind kuumtsingitud kastmismeetodil Materjal Teras Max Kinnituse pöördemoment 3 Nm Metallvanniga jah Mõõde 28-34 Paigaldusviis Ümarprofiil Pinnakate Kuumtsingitud kastmismeetodil plaadi materjal Teras Plastvanniga ei Pleki paksus 2 mm Torudele max läbimõõduga 34 mm Torudele min läbimõõduga 28 mm Välismõõtete pikkus 41 mm Vastasplaadiga ei Mõõtmed

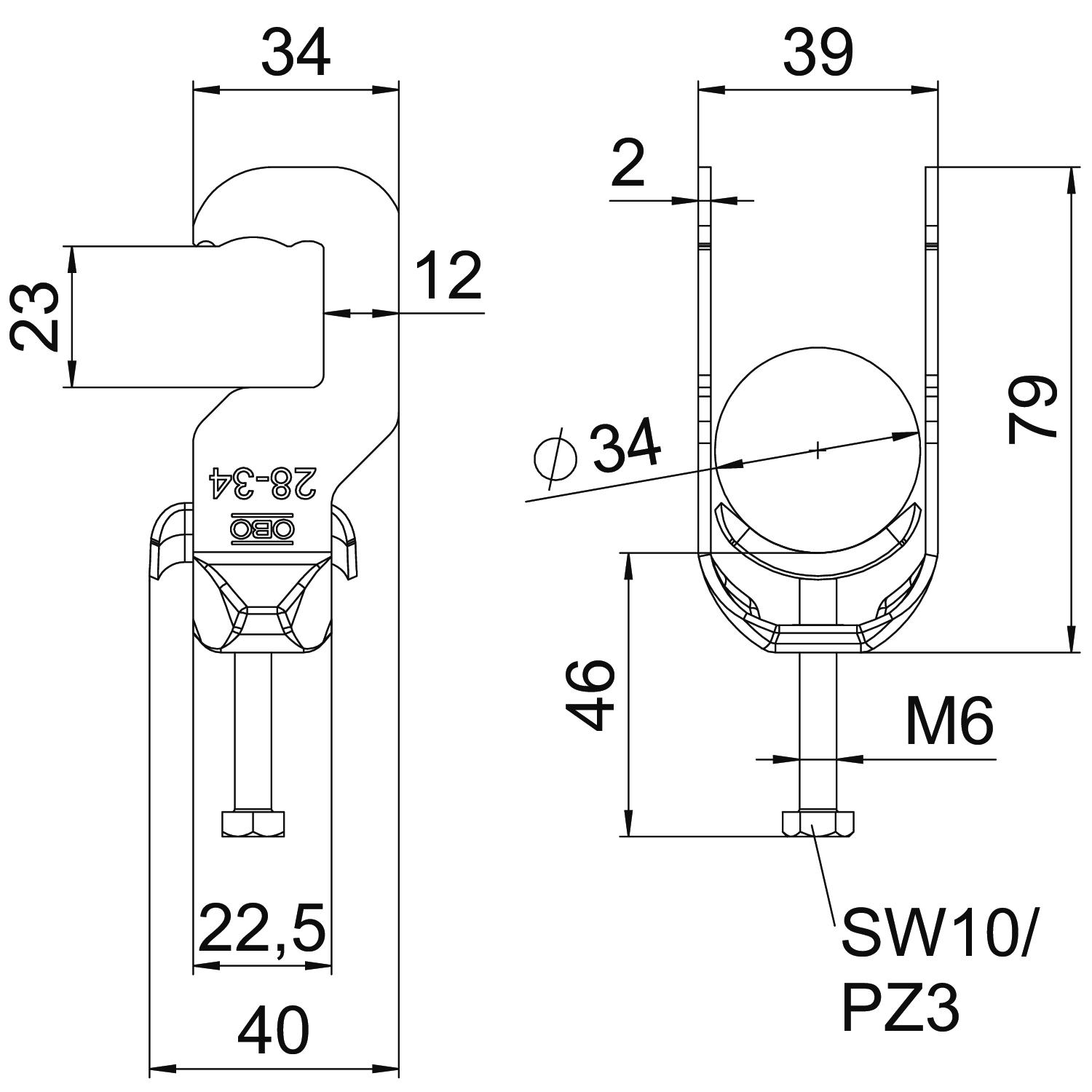

Kõrgus 79 mm Laius 41 mm Mõõt A 34 mm Mõõt B 39 mm Mõõt C 41 mm Mõõt E 12 mm Mõõt G (mm) M6 Mõõt H 79 mm Mõõt L 46 mm Mõõt t 2 mm Pikkus 33,5 mm - Kõik tüübid
-
Kõik tüübid
- Allalaadimised
-
Tooteleht BS-RS1-M-34 FT / 1158357 , 0.25MB , pdfKataloog Fastening materials , 19.78MB , pdfVastavusdeklaratsioon BS-RS1-M-34 FT / 1158357 , 0.18MB , pdfREACH Vastavusdeklaratsioon BS-RS1-M-34 FT / 1158357 , 0.12MB , pdfRoHS Vastavusdeklaratsioon BS-RS1-M-34 FT / 1158357 , 0.13MB , pdfMontaažijuhend Bügelschelle RS-Fuß Metall , 1.93MB , pdf
