U-klamber 2056, RS-jalaga, 1-ne, metallist surveplaadiga, FT 58 | 64 | 5

U-klamber 2056, RS-jalaga, 1-ne, metallist surveplaadiga, FT

Artikli nr. 1158377 | EAN 4012197366278

Artikli nr. / Tüüp

Koormusvahemiku D min

Koormusvahemiku D max

Max Kinnituse pöördemoment

Toote kirjeldus

Toote kirjeldus

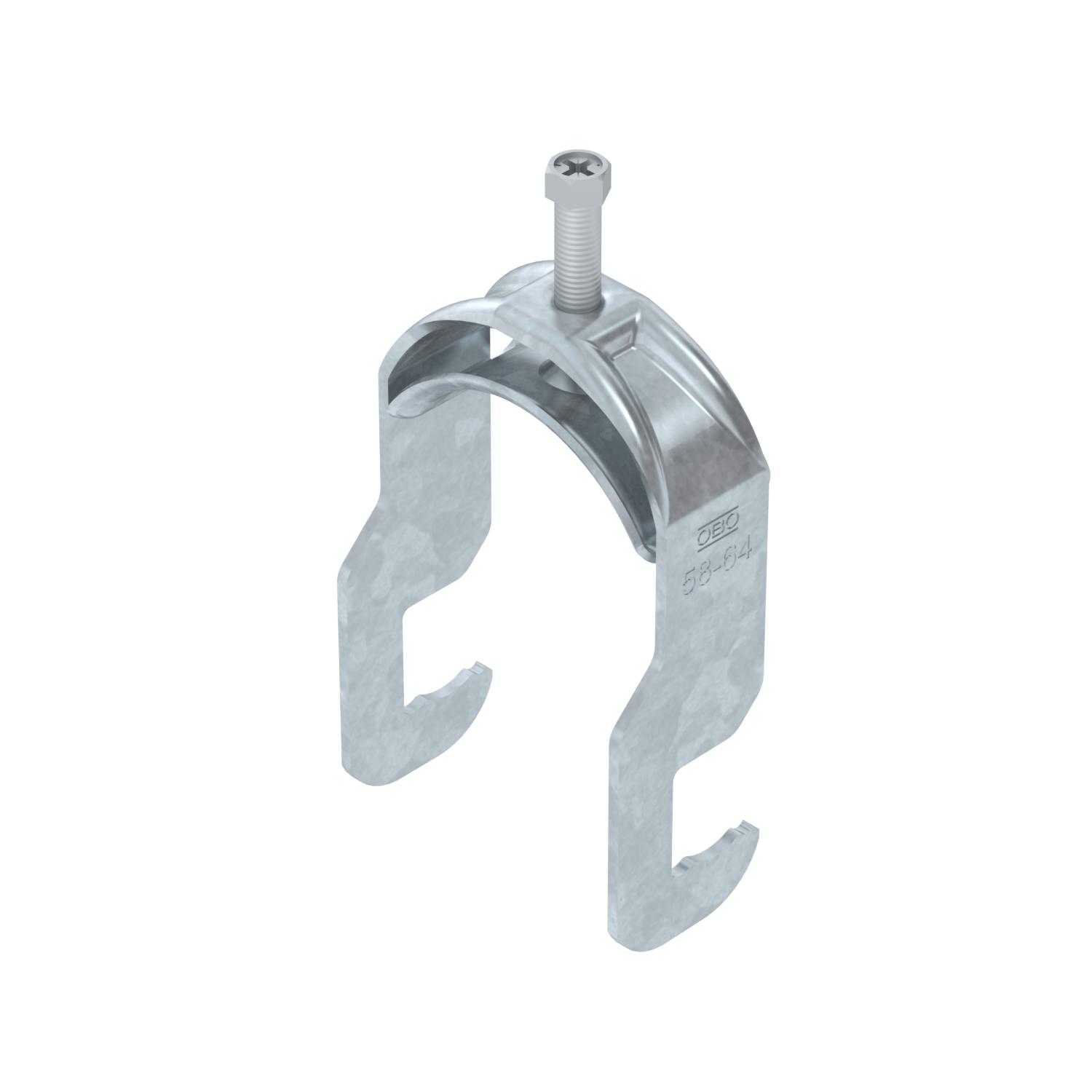

U-klamber RS-jalaga, metallist surveplaadiga, millel on kaablikaitsena ümardatud servad. Ühe üksikkaabli vertikaalseks ja horisontaalseks paigaldamiseks ümarprofiilide või torude külge. Koos ühekäigulise keermega surveplaadil, universaalne kuuskantpeapolt SW10 lapik- ja ristpea kruvikeerajale. Sobib kõigile ümarraudprofiilidele või vastavalt torudele läbimõõduga kuni 22 mm. Sobib paigaldamiseks nii sise- kui ka välistingimustes. Soovitatav on kasutada vastasplaati.

Tehnilised andmed

Tehnilised andmed

Ava laius	10 mm
halogeenita	jah
Kaablite/torude arv	1
Keere	M8
Koormusvahemiku D max	64 mm
Koormusvahemiku D min	58 mm
Lisa materjal	Teras
Lisa pealispind	kuumtsingitud kastmismeetodil
Materjal	Teras
Max Kinnituse pöördemoment	5 Nm
Metallvanniga	jah
Mõõde	58-64

Paigaldusviis	Ümarprofiil
Pinnakate	Kuumtsingitud kastmismeetodil
plaadi materjal	Teras
Plastvanniga	ei
Pleki paksus	2,5 mm
ROHS vastavus	jah
Tooteseeria	2056 / 2058
Torudele max läbimõõduga	64 mm
Torudele min läbimõõduga	58 mm
Välismõõtete pikkus	42 mm
Vastasplaadiga	ei

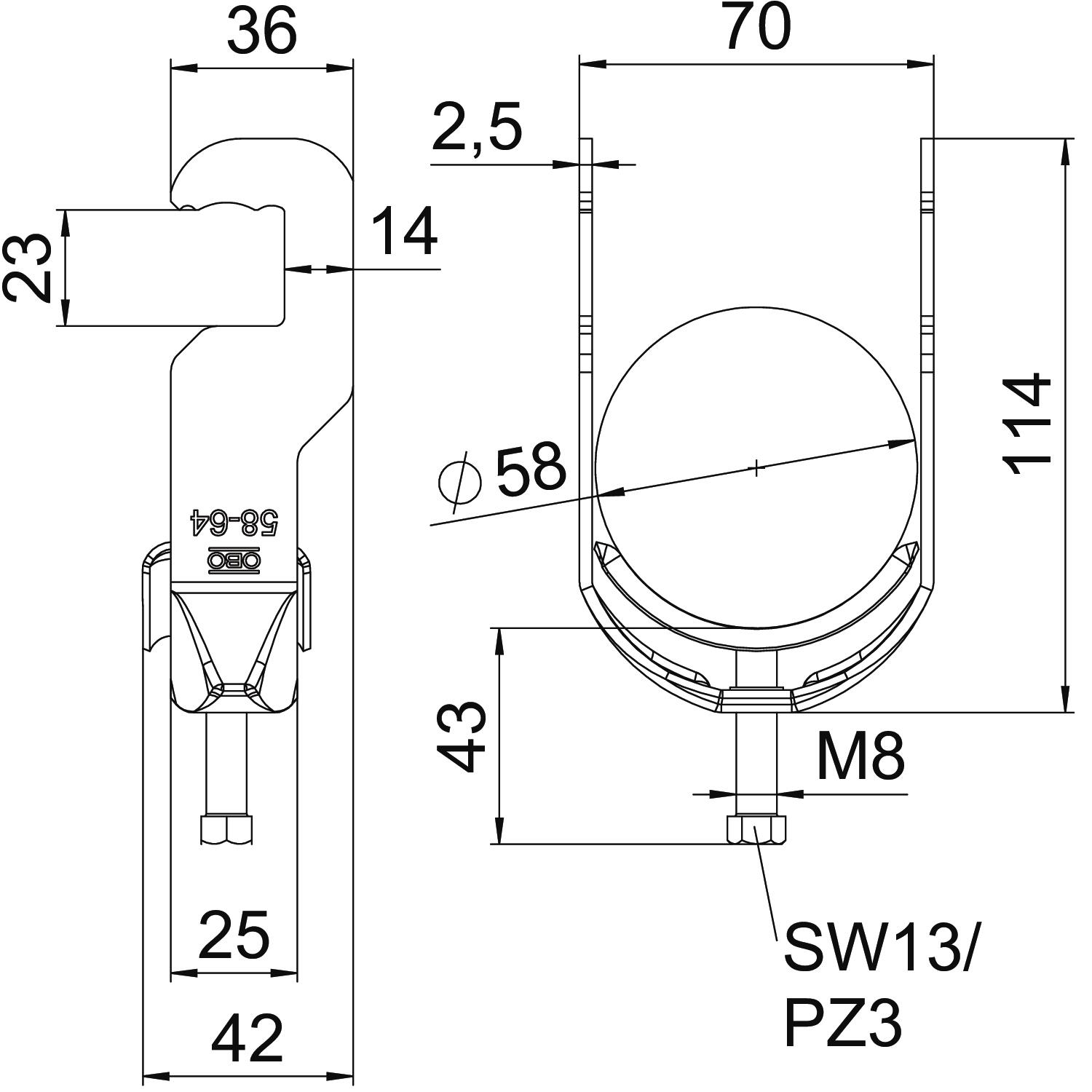

Mõõtmed

Kõrgus	114 mm
Laius	70 mm
Mõõt A	36 mm
Mõõt B	70 mm
Mõõt C	42 mm
Mõõt E	14 mm

Mõõt G (mm)	M8
Mõõt H	114 mm
Mõõt L	43 mm
Mõõt t	2,5 mm
Pikkus	36 mm

CO2 jalajälg (Product Carbon Footprint)

CO2 jalajälg (GWP) hällist väravani	0,6463 kg CO2e / 1 Tükk
CO₂ Footprint (GWP)	0,6463 kg CO₂e
Declared Unit (LCA)	Units

Declared Unit Quantity (LCA)	1
Determination date of CO2 value	2025-05-14T00:00:00.000+0200

Kõik tüübid

Kõik tüübid

Tüüp	Koormusvahemiku D min	Koormusvahemiku D max	Max Kinnituse pöördemoment	Artikli nr.	Kogus	kl. VKE
BS-RS1-M-12 FT	8 mm	12 mm	3 Nm	1158343	Tükki	100 Tükki
BS-RS1-M-16 FT	12 mm	16 mm	3 Nm	1158345	Tükki	100 Tükki
BS-RS1-M-22 FT	16 mm	22 mm	3 Nm	1158349	Tükki	100 Tükki
BS-RS1-M-28 FT	22 mm	28 mm	3 Nm	1158353	Tükki	100 Tükki
BS-RS1-M-34 FT	28 mm	34 mm	3 Nm	1158357	Tükki	100 Tükki
BS-RS1-M-40 FT	34 mm	40 mm	3 Nm	1158361	Tükki	100 Tükki
BS-RS1-M-46 FT	40 mm	46 mm	5 Nm	1158365	Tükki	100 Tükki
BS-RS1-M-52 FT	46 mm	52 mm	5 Nm	1158369	Tükki	100 Tükki
BS-RS1-M-58 FT	52 mm	58 mm	5 Nm	1158373	Tükki	100 Tükki
BS-RS1-M-64 FT	58 mm	64 mm	5 Nm	1158377	Tükki	100 Tükki
