Toote kirjeldus

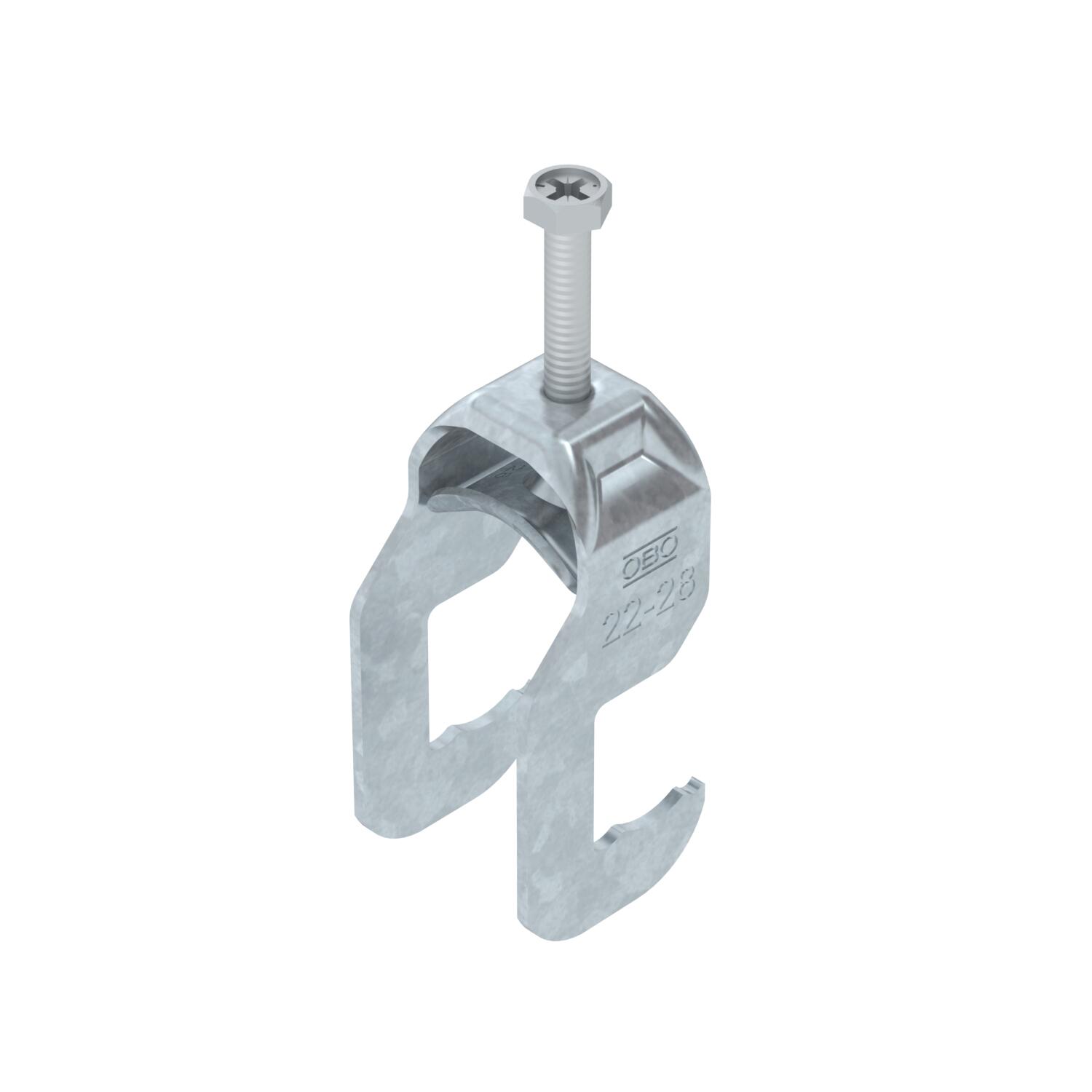

U-klamber RS-jalaga, metallist surveplaadiga, millel on kaablikaitsena ümardatud servad. Ühe üksikkaabli vertikaalseks ja horisontaalseks paigaldamiseks ümarprofiilide või torude külge. Koos ühekäigulise keermega surveplaadil, universaalne kuuskantpeapolt SW10 lapik- ja ristpea kruvikeerajale. Sobib kõigile ümarraudprofiilidele või vastavalt torudele läbimõõduga kuni 22 mm. Sobib paigaldamiseks nii sise- kui ka välistingimustes. Soovitatav on kasutada vastasplaati.
- Tehnilised andmed
-
Tehnilised andmed
Ava laius 10 mm halogeenita jah Kaablite/torude arv 1 Keere M6 Koormusvahemiku D max 28 mm Koormusvahemiku D min 22 mm Lisa materjal Teras Lisa pealispind kuumtsingitud kastmismeetodil Materjal Teras Max Kinnituse pöördemoment 3 Nm Metallvanniga jah Mõõde 22-28 Paigaldusviis Ümarprofiil Pinnakate Kuumtsingitud kastmismeetodil plaadi materjal Teras Pleki paksus 2 mm Torudele max läbimõõduga 28 mm Torudele min läbimõõduga 22 mm Välismõõtete pikkus 38 mm Vastasplaadiga ei Mõõtmed

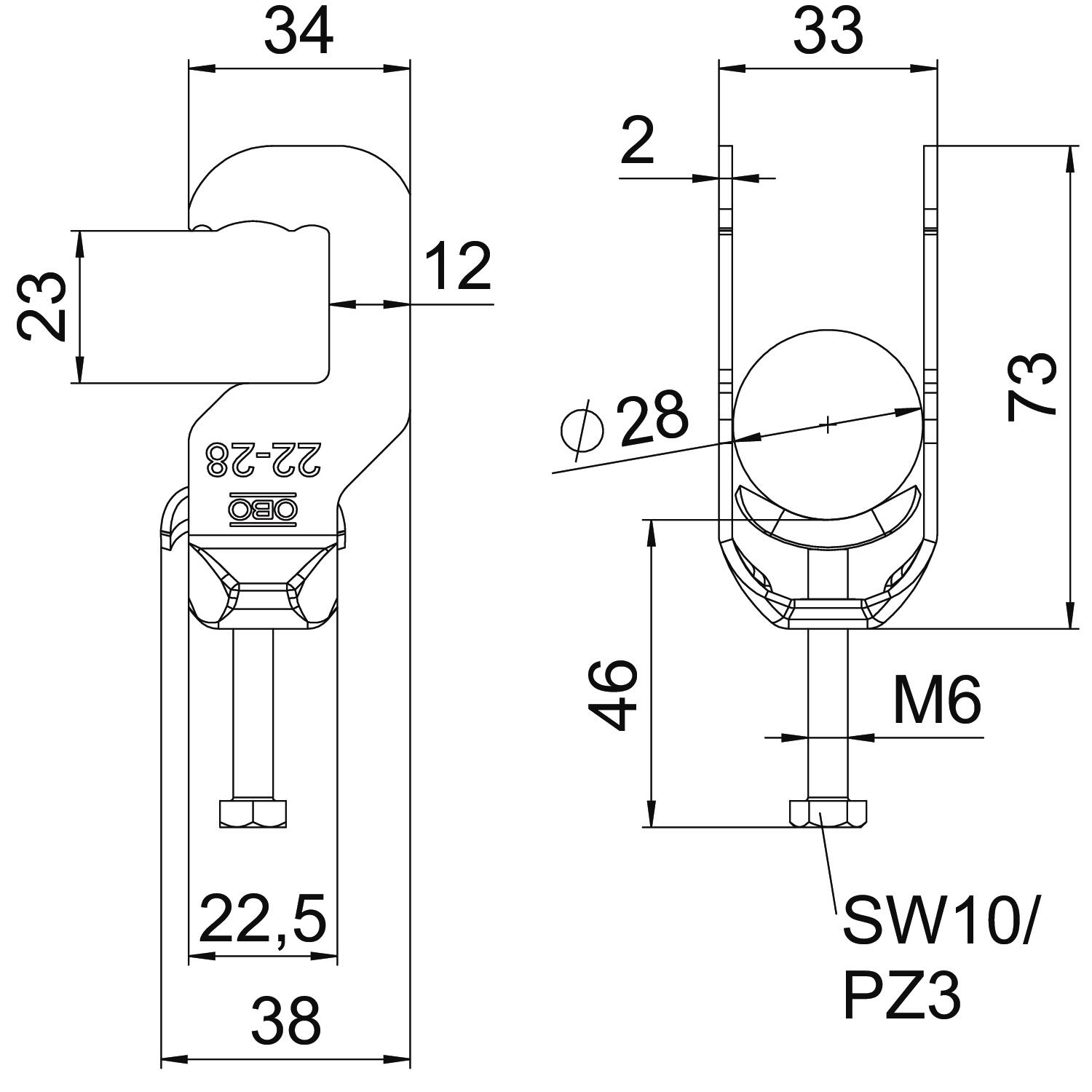

Kõrgus 73 mm Laius 33 mm Mõõt A 34 mm Mõõt B 33 mm Mõõt C 38 mm Mõõt E 12 mm Mõõt G (mm) M6 Mõõt H 73 mm Mõõt L 46 mm Mõõt t 2 mm Pikkus 33,5 mm - Kõik tüübid
-
Kõik tüübid
- Allalaadimised
-
Tooteleht BS-RS1-M-28 FT / 1158353 , 0.26MB , pdfKataloog Fastening materials , 19.78MB , pdfVastavusdeklaratsioon BS-RS1-M-28 FT / 1158353 , 0.18MB , pdfREACH Vastavusdeklaratsioon BS-RS1-M-28 FT / 1158353 , 0.12MB , pdfRoHS Vastavusdeklaratsioon BS-RS1-M-28 FT / 1158353 , 0.13MB , pdfMontaažijuhend Bügelschelle RS-Fuß Metall , 1.93MB , pdf
